产品简介：

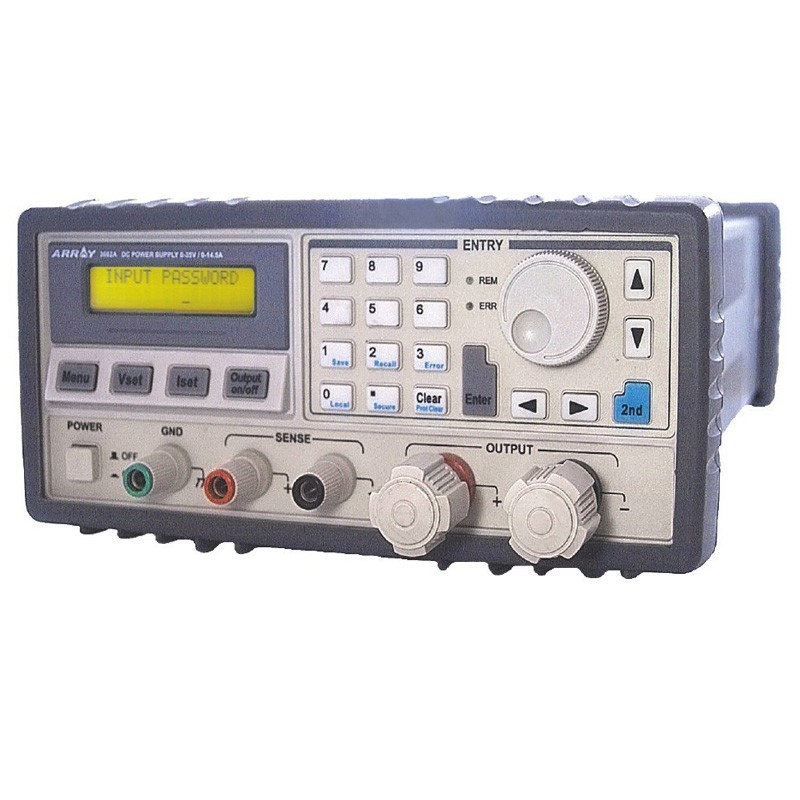

Array 366x系列500W 可编程直流开关电源，不但具有较高的转换效率，而且输出纹波与噪声亦可媲美传统线性电源。该系列机型采用优化设计
的操作界面，配备背光式液晶显示器、全功能数字键盘和脉动旋钮，可方便 快捷地进行各项调节与设定。同时具备RS232和GPIB等接口，支持
SCPI可编程仪器标准指令。
产品特点：
具有恒流和恒压两种工作模式，根据外部条件自动切换
输出电压和电流均可从0至最大输出连续可调
输出电压10mV时即可输出最大电流，具有SENSE线路损耗补偿端
高功率因素，高电源效率，宽供电电压范围，低输出纹波和噪声
可存储和调用多组设定参数
结构坚固，体积小巧，操作便捷
支持SCPI可编程仪器标准指令
完善的输入/输出保护电路，可靠性高，有效应对严酷的使用环境
技术指标:
|
型 号
|
3661A
|
3662A |
3663A |
3664A |
3665A
|
|
额定输出 |
|||||
|
电压 |
0 ～20V
|
0 ～35V |
0 ～80V |
0 ～120V |
0 ～200V
|
|
电流 |
0 ～25A
|
0 ～14.5A |
0 ～6.5A |
0 ～4.2A |
0 ～2.5A
|
|
纹波和噪声（20 Hz to 20 MHz） |
|||||
|
电压 |
<3mVrms |
<3mVrms
|
<5mVrms
|
<15mVrms
|
<20mVrms
|
|
<10mVp-p |
<10mVp-p |
<14mVp-p
|
<80mVp-p
|
<80mVp-p
|
|
|
电流 |
<10mArms |
<8mArms
|
<6mArms |
<5mArms |
<4mArms
|
|
共模电流：1.5mArms |
|||||
|
负载调整率（电压） |
3mV
|
5mV
|
10mV
|
10mV
|
10mV
|
| 负载调整率（电流） |
3mA
|
3mA
|
2mA
|
1mA
|
1mA
|
| 电网调整率（电压） |
5mV
|
5mV
|
10mV
|
10mV
|
10mV
|
|
电网调整率 （电流）
|
3mA
|
3mA
|
2mA
|
1mA
|
1mA
|
| 编程精度 | |||||
|
电压 |
0.03%+5mV
|
0.03%+5mV |
0.03%+10mV |
0.03%+15mV |
0.03%+15mV
|
|
电流 |
0.5%+8mA
|
0.5%+6mA |
0.5%+5mA |
0.5%+5mA |
0.5%+5mA
|
| 回读精度 | |||||
|
电压 |
0.02%+2mV
|
0.02%+2mV |
0.02%+5mV |
0.02%+8mV |
0.02%+10mV
|
|
电流 |
0.2%+8mA
|
0.2%+5mA |
0.2%+5mA |
0.2%+5mA |
0.2%+5mA
|
| 编程解析度 | |||||
|
电压 |
1mV
|
1mV |
1mV |
1mV(@0-100V) 10mV(@100-120V)
|
1mV(@0-100V) 10mV(@100-200V)
|
|
电流 |
1mA
|
1mA
|
1mA |
1mA
|
1mA
|
|
回读解析度 |
|||||
|
电压 |
1mV
|
1mV
|
2mV |
4mV |
4mV |
|
电流 |
1mA
|
1mA
|
1mA |
1mA
|
1mA
|
|
仪表解析度 |
|||||
|
电压 |
1mV
|
1mV |
2mV |
10mV |
10mV
|
|
电流 |
1mA
|
1mA
|
1mA |
1mA
|
1mA
|
|
输出设定范围（最大设定范围） |
|||||
|
电压 |
0～20.2V
|
0～35.2V
|
0～80.2V
|
0～120.2V
|
0～200.2V
|
|
电流 |
0～25A |
0～14.5A |
0～6.5A
|
0～4.2A |
0～2.5A |
|
温度系数±（输出的百分比 + 偏移）预热30分钟后，温度每变化1 °C ，输出和回读的最大变化 |
|||||
|
电压 |
30ppm + 0.5 mV
|
30ppm + 0.5 mV
|
30ppm+ 0.8 mV
|
30ppm+ 1 mV
|
30ppm+ 1.5 mV
|
|
电流 |
30ppm + 0.5 mA
|
30ppm + 0.2 mA |
30ppm+ 0.1 mA
|
30ppm+ 0.1 mA |
30ppm+ 0.1 mA
|
|
稳定性±（输出的百分比+偏移） 预热30分钟后，在负载、供电电压及环境温度恒定的条件下，输出在8小时内的变化 |
|||||
|
电压 |
0.02% + 2mV
|
0.02% + 2mV
|
0.02% + 3mV
|
0.02% + 4mV
|
0.02% + 5mV
|
|
电流 |
0.2% + 8mA
|
0.1% + 6mA |
0.05% + 3mA
|
0.05% + 2mA |
0.02% +1mA
|
|
输出电压上升/下降响应时间 输出从设定值的10%变化到设定值的90%所需的最大时间（对于电阻性负载）不包括指令执行时间 |
|||||
|
满载上升
|
50 msec
|
50 msec
|
50 msec
|
60 msec
|
60 msec
|
|
满载下降
|
50 msec
|
50 msec |
50 msec
|
60 msec |
60 msec
|
|
空载上升
|
50 msec
|
50 msec
|
50 msec
|
60 msec
|
60 msec
|
|
空载下降
|
200 msec
|
200 msec |
300 msec
|
300 msec
|
500 msec
|
|
供电 AC100V-240V/ 47Hz～63Hz/ 750VAMax |
|||||
| 工作环境 0～40℃0～80%RH | |||||
|
散热 风冷散热 |
|||||
| 输出电压过冲 小于1V | |||||
| 编程语言 SCPI(可编程仪器标准指令) | |||||
| 净重 5.5kg | |||||
| 外形尺寸 212.6mm(宽)×132.6mm(高)×360mm(深) (8.4×5.2×14.2 inch) | |||||
