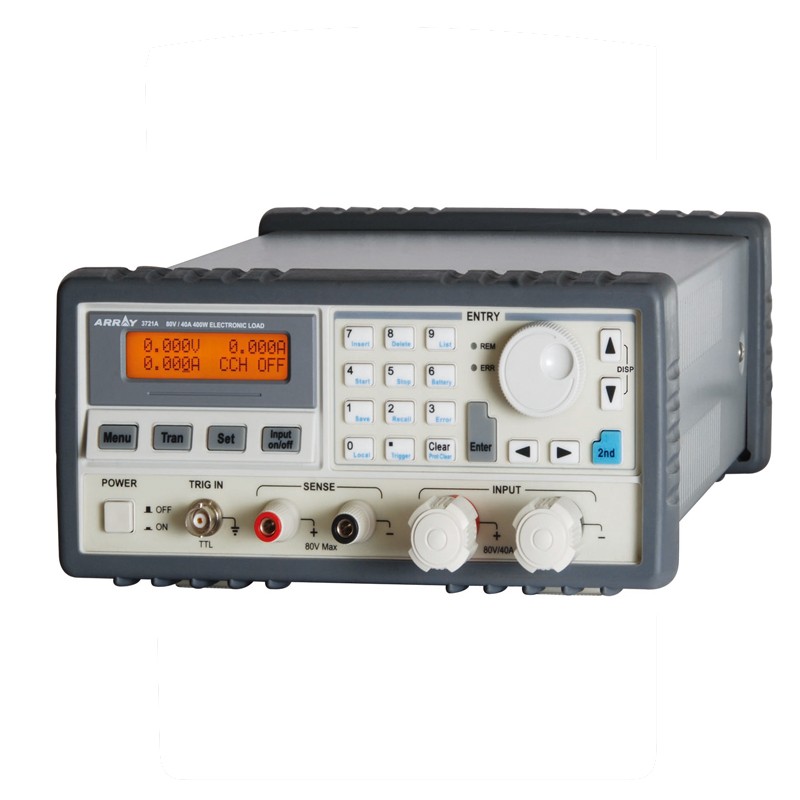

产品简介：
Array 372X 电子负载采用先进的纯硬件保护与功率限制电路，能快速实现过载保护且不中断负载工作，为用户提供了更加可靠的测试环境。372x采用优化设计的操作界面，配备背光式液晶显示器，全数字键盘和旋钮，方便用户进行各种设定。软件设计亦充分考虑客户需求，各项操作方便快捷。
产品特点：
定电流、定电压、定电阻、定功率四种基本测试功能，8种基本工作模式
高速动态测试、高速序列测试、短路测试、电池放电容量测试等辅助功能
最低全电流工作电压小于0.6 V，并可选配零电压测试附件
保护完备，可靠性高，有效应对严酷的使用环境
可存储和调用多组设定参数和测试序列
结构坚固，体积小巧，操作便捷
支持SCPI可编程仪器标准指令，并提供上位机软件和对Labview的支持
友好的人机界面及完善的工作模式
372X采用优化设计的操作界面，配备背光式液晶显示器，全数字键盘和旋钮。软件设计亦充分考虑客户需求，各项操作方便快捷。372X电子负载拥有完善的测试功能，包括：定电流，定电压，定电阻，定功率，远端测量，短路测试，动态测试，序列测试，电池放电测试及外触发等功能。
高效智能的散热系统
372X使用精心设计的水平风道散热系统，采用特别定制的高密度鳍片铝合金散热器，结合金属风道和高效率无级调速风扇，有效降低系统温度，提高功率密度，延长仪器使用寿命，确保产品可以长时间满功率无故障连续工作。
独创可靠的接线端子
372X采用独家专有设计的旋转滑动式压线端子，结构精巧，结实耐用。在方便性、可靠性、耐用性等方面较传统的接线端子均有质的飞跃，保证了使用的方便性及测试结果的准确性。
优异的动态测试和序列测试功能
本机采用软硬件结合的方式进行动态测试控制、序列测试控制以及电流/电压的上升/下降速率控制。基于最优化设计的计算方法，D/A转换器每10us就能够输出一个值，转换率达到100kHz，D/A转换精度更是高达17bits，这甚至超过了CD标准的16bits / 44.1kHz，由此全面提升电流/电压斜率的可控制性和平滑程度，同时也提高了动态测试和序列测试的时间精度和分辨率。序列测试功能除可以存储、调用10组测试程序，更提供有编辑功能，可以方便地对已有序列步骤进行修改、插入和删除。
优化的上电波形
针对各种不同电源，优化电路设计，尽可能提高电流上升速率，同时减小开机过冲，优化电流电压波形，减小对被测电源的冲击
纯硬件电路实现的定电阻功能
372X采用纯硬件除法电路实现定电阻功能，极大提高了电阻模式下的动态性能，使得定电阻模式不仅可应用于电压源，也可以应用于电流源。
CPC定功率模式
CPC定功率模式，专门针对电流源测试，突破了电子负载在定功率模式下无法测试电流源的问题。
输入电压可低至0V
支持SCPI，便于组建ATE系统
支持SCPI可编程仪器标准指令，可配备RS232、USB、GPIB接口，方便与其它可编程仪器一道组建ATE系统。
| 型号 | 3720A | 3721A | 3722A | 3723A | 3724A |
| 额定输入 | |||||
| 电流 电压 功率*1 | 0～30A 0～80V 250W at 40oC | 0～40A 0～80V 400W at 40oC | 0～20A 0～200V 200W at 40oC | 0～30A 0～200V 350W at 40oC | 0~20A 0~500V 250W at 40oC |
| 输入特性 | |||||
最小工作电压 | 0.6V | 0.6V | 1.2V | 1.2V | 2V |
| 定电流模式 | |||||
| 低量程 分辨率 精度 | 0～3A 0.1mA 0.1℅+5mA | 0～4A 0.1mA 0.1℅+5mA | 0～2A 0.1mA 0.1℅+5mA | 0～3A 0.1mA 0.1℅+5mA | 0~2A 0.1mA 0.1%+5mA |
| 高量程 分辨率 精度 | 0～30A 1mA 0.1℅+10mA | 0～40A 1mA 0.1℅+10mA | 0～20A 1mA 0.1℅+10mA | 0～30A 1mA 0.1℅+10mA | 0~20A 1mA 0.1%+10mA |
| 定电压模式 | |||||
| 量程 分辨率 精度 | 0～80V 1mV 0.1℅+10mV | 0～80V 1mV 0.1℅+10mV | 0～200V 2mV 0.1℅+25mV | 0～200V 2mV 0.1℅+25mV | 0~500V 5mV 0.1%+62.5mV |
| 定电阻模式 | |||||
| 低量程 分辨率 精度 | 0.02～2Ω 0.1mΩ 0.5℅+12mΩ@I>4A | 0.02～2Ω 0.1mΩ 0.5℅+12mΩ@I>4A | 0.0666～6.66Ω 0.1mΩ 0.5℅+40mΩ@I>3A | 0.0666～6.66Ω 0.1mΩ 0.5℅+40mΩ@I>3A | 0.250~25Ω 0.1mΩ 0.5%+150mΩ@I>3A |
| 中量程 分辨率 精度 | 2～200Ω 8.6uS*2 0.3℅+1.25mS@V>8V | 2～200Ω 8.6uS*2 0.3℅+1.25mS@V>8V | 6.66～666Ω 2.6uS*2 0.3℅+375mS@V>20V | 6.66～666Ω 2.6uS*2 0.3℅+375mS@V>20V | 25~2500Ω 6.8uS*2 0.3%+1mS@V>20V |
| 高量程 分辨率 精度 | 20～2000Ω 0.96uS 0.3℅+0.625mS@V>8V | 20～2000Ω 0.96uS 0.3℅+0.625mS@V>8V | 66.6～6660Ω 0.29uS 0.3℅+188uS@V>20V | 66.6～6660Ω 0.29uS 0.3℅+188uS@V>20V | 250~25000Ω 0.77uS 0.3%+0.5mS@V>20V |
| 定功率模式 | |||||
| 量程 分辨率 @P＜100W @P≥100W 精度 | 0～250W 1mW 10mW 0.2℅+600mW | 0～400W 1mW 10mW 0.2℅+600mW | 0～200W 1mW 10mW 0.2℅+600mW | 0～350W 1mW 10mW 0.2℅+600mW | 0~250W 1mW 10mW 0.2%+600mW |
| 电流测量值 | |||||
| 低量程 分辨率 精度 | 0～3A 0.1mA 0.05℅+4mA | 0～4A 0.1mA 0.05℅+4mA | 0～2A 0.1mA 0.05℅+4mA | 0～3A 0.1mA 0.05℅+4mA | 0~2A 0.1mA 0.05%+4mA |
| 高量程 分辨率 精度 | 0～30A 1mA 0.05℅+8mA | 0～40A 1mA 0.05℅+8mA | 0～20A 1mA 0.05℅+8mA | 0～30A 1mA 0.05℅+8mA | 0~20A 1mA 0.05%+8mA |
| 电压测量值 | |||||
| 量程 分辨率 精度 | 0～80V 1mV 0.1℅+8mV | 0～80V 1mV 0.1℅+8mV | 0～200V 1mV 0.1℅+50mV | 0～200V 1mV 0.1℅+50mV | 0~500V 1mV 0.1%+200mV |
| 功率测量值 | |||||
| 量程 分辨率 @P＜100W @P≥100W 精度 | 0～250W 1mW 10mW 0.1℅+600mW | 0～400W 1mW 10mW 0.1℅+600mW | 0～200W 1mW 10mW 0.1℅+600mW | 0～350W 1mW 10mW 0.1℅+600mW | 0~250W 1mW 10mW 0.1%+600mW |
| 电流速率 | |||||
| 设定范围CCH CCL*3 | 1mA/us～3A/us 100uA/us～300mA/us | 1mA/us～4A/us 100uA/us～400mA/us | 1mA/us～2A/us 100uA/us～200mA/us | 1mA/us～3A/us 100uA/us～300mA/us | 1mA/us~2A/us 100uA/us~200mA/us |
| 分辨率 | 1mA/us | 1mA/us | 1mA/us | 1mA/us | 1mA/us |
| 精度*4 | 3% + 10us | 3% + 10us | 3% + 10us | 3% + 10us | 3% + 10us |
| 瞬态操作 | |||||
| 瞬态模式 | 连续、脉冲、翻转 | 连续、脉冲、翻转 | 连续、脉冲、翻转 | 连续、脉冲、翻转 | 连续、脉冲、翻转 |
| 频率范围*5 | 0.38Hz～50kHz | 0.38Hz～50kHz | 0.38Hz～50kHz | 0.38Hz～50kHz | 0.38Hz ~50kHz |
| 高/低值时间 分辨率 精度 | 0～655.35ms 10us 0.2℅+10us | 0～655.35ms 10us 0.2℅+10us | 0～655.35ms 10us 0.2℅+10us | 0～655.35ms 10us 0.2℅+10us | 0~655.35ms 10us 0.2%+10us |
| 上升/下降沿时间 分辨率 精度 | 10us～655.35ms 10us 0.2℅+10us | 10us～655.35ms 10us 0.2℅+10us | 10us～655.35ms 10us 0.2℅+10us | 10us～655.35ms 10us 0.2℅+10us | 10us~655.35ms 10us 0.2%+10us |
| 序列参数 | |||||
| 步长定时 分辨率 精度 | 10us～100000s 10us 0.2℅+10us | 10us～100000s 10us 0.2℅+10us | 10us～100000s 10us 0.2℅+10us | 10us～100000s 10us 0.2℅+10us | 10us~100000s 10us 0.2%+10us |
| 序列长度 | 1～50步 | 1～50步 | 1～50步 | 1～50步 | 1~50步 |
| 循环次数 | 1～65535 | 1～65535 | 1～65535 | 1～65535 | 1～65535 |
| 存储容量 | 7组 | 7组 | 7组 | 7组 | 7组 |
| 扩展功能 | Chain | Chain | Chain | Chain | Chain |
| 电池放电 | |||||
| 放电时间 分辨率 精度放 | 1s～100h 1s 0.2℅+1s | 1s～100h 1s 0.2℅+1s | 1s～100h 1s 0.2℅+1s | 1s～100h 1s 0.2℅+1s | 1s ~100h 1s 0.2%+1s |
| 电池容量 分辨率 精度 | 1mAh～3000Ah 1mAh 0.3℅+0.01Ah | 1mAh～4000Ah 1mAh 0.3℅+0.01Ah | 1mAh～2000Ah 1mAh 0.3℅+0.01Ah | 1mAh～3000Ah 1mAh 0.3℅+0.01Ah | 1mAh~3000Ah 1mAh 0.3%+0.01Ah |
| 短路测试 | |||||
| 定电流低量程 定电流高量程 定电压模式 定电阻低量程 定电阻中量程 定电阻高量程 定功率电压源模式 定功率电流源模式 | 3.3A 33A 0V 0.018Ω 1.8Ω 18Ω 270W 0W | 4.4A 44A 0V 0.018Ω 1.8Ω 18Ω 420W 0W | 2.2A 22A 0V 0.06Ω 6Ω 60Ω 220W 0W | 3.3A 33A 0V 0.06Ω 6Ω 60Ω 370W 0W | 2.2A 22A 0V 0.25Ω 25Ω 250Ω 270W 0W |
| 最大速率 | |||||
| 电流 电压 | 3A/us 0.6V/us | 4A/us 0.6V/us | 2A/us 0.6V/us | 3A/us 0.6V/us | 2A/us 0.6V/us |
| 开路电阻 | ≥20kΩ | ≥20kΩ | ≥20kΩ | ≥20kΩ | ≥20 kΩ |
| 触发输入 | |||||
| 触发电平 触发脉冲宽度 | TTL下降沿 ≥10us | TTL下降沿 ≥10us | TTL下降沿 ≥10us | TTL下降沿 ≥10us | TTL 下降沿 ≥10us |
| 最大直流输入 | |||||
| 电流 电压 | 33A 84V | 44A 84V | 22A 210V | 33A 210V | 22A 520V |
| 保护功能 | 过流,过压,过温, 过功率,极性反转 | 过流,过压,过温, 过功率,极性反转 | 过流,过压,过温, 过功率,极性反转 | 过流,过压,过温, 过功率,极性反转 | 过流,过压,过温, 过功率,极性反转 |
| 反向电流容量 | |||||
| 输入OFF 输入ON | 25A 40A | 30A 50A | 25A 35A | 25A 40A | 25A 35A |
| 纹波和噪声 | |||||
| 电流(rms/p-p) 电压(rms) | 3mA/30mA 5mV | 3mA/30mA 5mV | 3mA/30mA 12mV | 3mA/30mA 12mV | 3mA/30mA 30mV |
| 工作环境 | |||||
| 温度 | 0～50oC | 0～50oC | 0～50oC | 0～50oC | 0~50oC |
| 相对湿度 | ≤85℅ | ≤85℅ | ≤85℅ | ≤85℅ | ≤85% |
| 远程接口*6 | RS232, GPIB, USB | RS232, GPIB, USB | RS232, GPIB, USB | RS232, GPIB, USB | RS232, GPIB, USB |
| 编程语言 | SCPI | SCPI | SCPI | SCPI | SCPI |
| 交流输入 | |||||
| 电压 频率 | AC110V或AC220V±15℅ 48 to 63Hz | AC110V或AC220V±15℅ 48 to 63Hz | AC110V或AC220V±15℅ 48 to 63Hz | AC110V或AC220V±15℅ 48 to 63Hz | AC110V or AC220V±15% 48 to 63Hz |
| 净重 | 5.8kg | 5.8kg | 5.8kg | ||
