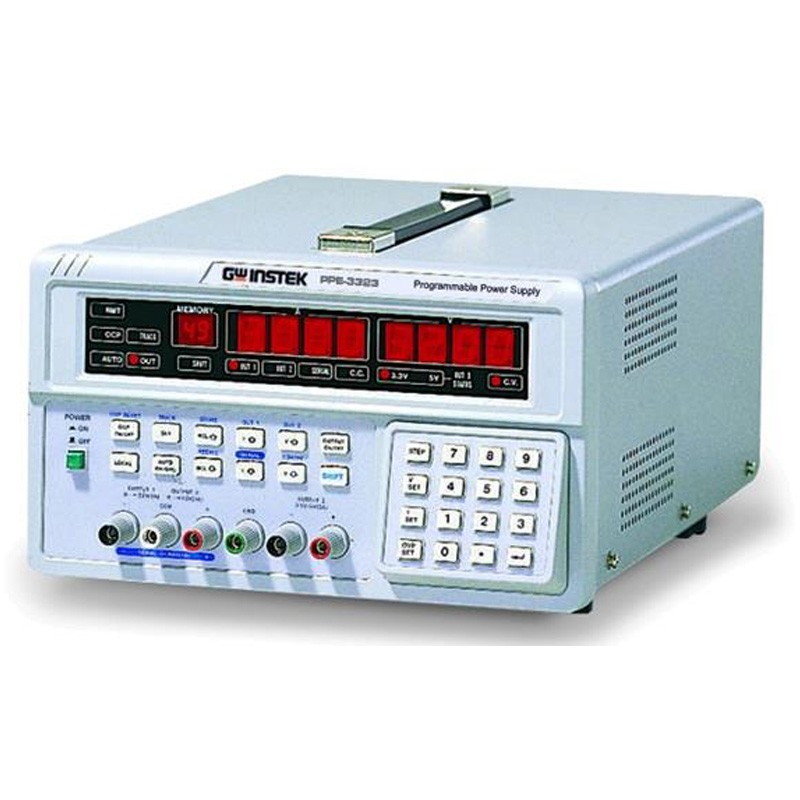

PPE-3323（线性）
产品介绍：PPE是三路输出207W可编程线性直流电源，过电压和过电流保护可使PPE电源和负载免受意外损坏，符合UL、CSA、IEC安全规范更加提高了安性能，此机种拥有高的分辨率10mV/1mA及RS-232计算机联机的接口，功能丰富的PPE系列是要求高分辨率，多路输出和外部安全保护的高端应用的最佳选择。
产品特点：
1.具UP/DOWN键,操作容易
2.高解析度:10mV.1mA
3.过电压保护与过电流保护功能(软体控制)
4.50组存储容量
5.自我测试与软体校正
6.符合UL,CSA,IEC安全规范
7.高稳定度,低漂移
8.4位数显示
9.计时器可做设定步骤自动测试
10.三组输出
11.自动Tracking
12.RS-232通讯接口
产品规格：
|
型号 |
最大电流 |
最大电压 |
功率 |
通道数 |
备注 |
标配接口 |
|
PPE-3323 |
3A |
32V |
207W |
3 |
32V/3A,-32V/-3A,3.3V或5V/3A |
RS232 |
|
PPT-1830 |
5A |
18V |
138W |
3 |
18V/3A*2,6V/5A |
GPIB |
|
PPT-3615 |
3A |
36V |
126W |
3 |
36V/1.5A*2,6V/3A |
GPIB |
技术指标：
| 输出 |
| 电压 |
0 ~ +32V, 0 ~ -32V, 3.3V/5V 固定 |
| 电流 |
0 ~ +3A, 0 ~ -3A, 3A 固定 |
| 过电压保护 |
0 ~ +33V, 0 ~ -33V, OLP |
| 负载调节率 |
| 电压 |
< 6mV |
| 电流 |
< 3mA |
| 电源调节率 |
| 电压 |
< 3mV |
| 电流 |
< 3mA |
| 解析度 |
| 电压 |
10mV ( 20mV 额定电压 > 36V ) |
| 电流 |
1mA ( 2mA 额定电流 > 3.5A ) |
| 过电压保护 |
10mV ( 20mV 额定电压 > 36V ) |
|
设定准确度(25 + 5°C) |
| 电压 |
< 0.05% + 25mV ( + 50mV 额定电压 > 36V ) |
| 电流 |
< 0.2% + 10mA |
| 过电压保护 |
< 2% + 0.6V |
|
涟波及杂讯(20Hz~20MHz) |
| 电压 |
涟波：1mVrms / 3mVp-p杂讯：2mVrms / 30mVp-p |
| 电流 |
< 3mArms ( < 5mArms 额定电流 > 3.5A ) |
| 温度系数 (0 ~
40°C) |
| 电压 |
< 100ppm + 3mV |
| 电流 |
< 150ppm + 3mA |
| 读回值解析度 |
| 电压 |
10mV ( 20mV 额定电压 > 36V ) |
| 电流 |
1mA ( 2mA 额定电流 > 3.5A ) |
|
读回值准确度(25 + 5°C) |
| 电压 |
< 0.05% + 25mV ( + 50mV 额定电压 > 36V ) |
| 电流 |
< 0.2% + 10mA |
| 响应时间 |
| 电压上升 |
10% ~ 90% < 100mS |
| 电压下降 |
90% ~ 10% < 100mS |
| 读回值温度系数 |
| 电压 |
< 100ppm + 10mV ( + 20mV 额定电压 > 36V ) |
| 电流 |
< 150ppm + 10mA |
| 漂移 |
| 电压 |
< 0.03% + 6mV |
| 电流 |
< 0.1% + 6mA |
|
同步追踪操作(PPE-3323) |
| 同步追踪误差 |
< 0.1% + 50mV |
| 串联调节率 |
< 50mV |
| 记忆 |
| 储存/呼叫 |
0 ~ 49 |
| 计时器 |
| 时间设定 |
1秒 ~ 99分钟 |
| 解析度 |
1秒 |
| 功能 |
循环输出(自动运行) |
| 使用电源 |
|
交流 100V/120V/220V/240V+10%, 50/60Hz |
| 附件 |
|
电源线 x 1,操作手册 x 1,测试线 GTL-105 x 3 |
| 尺寸及重量 |
|
255(宽) x 145(高) x 346(长) mm, 约 10 公斤 |
