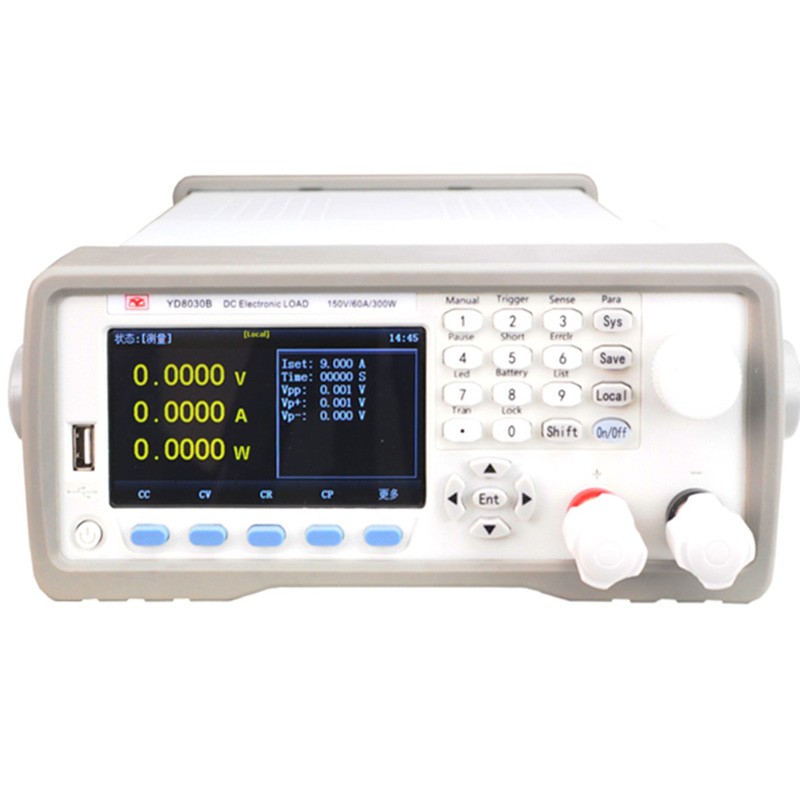

YD8015/8015A/8030/8030A/8030B/8060系列
150/300/500W,120/500V,10/15/30/120A
CC/CV/CR/CP四种基本模式
电流远端监视功能，外部触发功能
0.1mV/0.1mA高分辩率，纹波测量功能
动态电流/电压测试，高达10k的动态频率
电压电流测量速度可达40kHz
CR-LED测试/时间测试
U盘屏幕截图与保存功能
支持U盘软件升级
标配RS232接口
远端电压补偿输入测试功能
配套上位机软件实现远端操作和监控
断电记忆功能
性能特点：
1.过电压、低电压、过电流、过功率、过热、防反接等基本保护、另外具备电压过冲、电流过种、电源监控锁、电源启动等扩展保护；
2.支持全模式混合列表测试，支持内部存储及外挂U盘保存与调用；
3.恒阻+恒流、恒压+恒阻、恒压+恒流三种组合测试；
4.智能温控风扇；
5.独立短路测试功能，支持运行过程中任意插入短路测试过程和暂停运行功能；
规格参数：.
|
负载型号 |
YD8015 |
YD8030 |
YD8060 |
YD8015A |
YD8030A |
YD8030B | |||||||
|
额定值 |
电压 |
0-150V |
0-500V |
0-150V | |||||||||
|
电流 |
0-3A |
0-30A |
0-3A |
0-20A |
0-12A |
0-120A |
0-1A |
0-10A |
0-1.5A |
0-15A |
0-3A |
0-60A | |
|
功率 |
150W |
300W |
600W |
150W |
300W |
300W | |||||||
|
CV模式 |
量程 |
0-18V |
0-150V |
0-18V |
0-150V |
0-18V |
0-150V |
0-50V |
0-500V |
0-50V |
0-150V |
0-18V |
0-150V |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
10mV |
10mV | |
|
精度 |
±(0.05%+0.025%FS) | ||||||||||||
|
CC模式 |
量程 |
0-3A |
0-30A |
0-3A |
0-30A |
0-12A |
0-120A |
0-1A |
0-10A |
0-1.5A |
0-15A |
0-3A |
0-60A |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV | |
|
精度 |
±(0.05%+0.05%FS) | ||||||||||||
|
CR模式 |
量程 |
0.05Ω-7.5kΩ |
0.01Ω-7.5kΩ |
0.05Ω-25kΩ | |||||||||
|
分辨率 |
16bit | ||||||||||||
|
精度 |
0.1%+0.5%FS | ||||||||||||
|
CP模式 |
量程 |
150W |
300W |
600W |
150W |
300W |
300W | ||||||
|
分辨率 |
10mW | ||||||||||||
|
精度 |
0.1%+0.05%FS | ||||||||||||
|
动态电流 | |||||||||||||
|
动态模式 |
T1&T2 |
100us-99.99us | |||||||||||
|
精度 |
5us±100ppm | ||||||||||||
|
斜率 |
0.001-0.15A/uS | ||||||||||||
