产品介绍：
PEL-2000A可编程直流电子负载，此电子负载可以工作在定电流、定电压、定电阻模式下，还可仿真各种动态负载状况，透过序列功能进行负载电压、电流、负载的上升及下降斜率、电流准位、持续时间等参数来编辑负载波形，同时提供外部波形信号控制以及V&I监测功能，测试参数及状态的存储可高达120组，系统可根据自动测试需求，随时由仪器内部的储存单元EEPROM中呼叫出来使用。

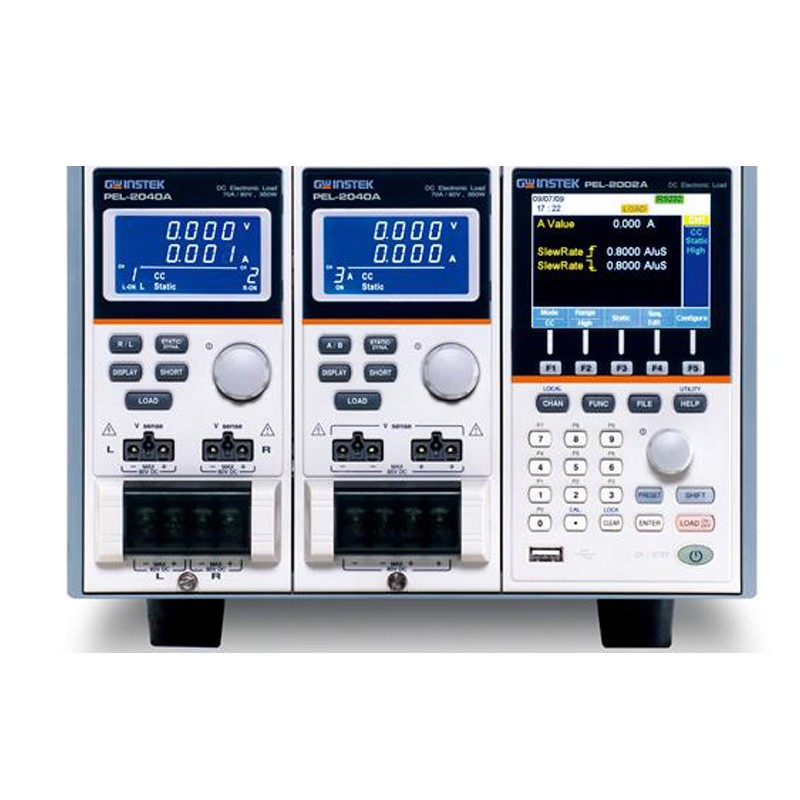

PEL-2000A系列包含两种主控含机框PEL-2002A(可容纳双模块)与PEL-2004(可容纳四模块)，采用模组化设计，协助使用者保留未来可能会运用到更高功率需求的扩充性，目前提供4款负载模组分别为：PEL-2020A(200W双信道负载模块100W*2 ; PEL-2030A (280W双信道负载模块30W+ 250W) ; PEL-2040A(350W单信道负载模块);PEL-2041(350W单信道负载模块)]，以PEL-2004A来代表最多可以组成8个通道同步使用，功率范围200W~350W，电流范围0~70A，电压范围1~500V，使用者可依据实际需求，选择的负载模组及控制模组进行组合或自组负载系统，可同步执行多组电子负载模组拉载的应用，同时每个模组采用隔离与地浮接方式，避免造成短路回路 ; 现今绿能产业蓬勃发展，PEL-2000A 系列符合各式消费性电子及车用能源设备测试的需求，透过外部扁平电缆并联控制功能，最多可以同时控制五个主机框，并让总体的总使用功率达到7kVA。
PEL-2000A系列配备RS232、USB、GPIB(选配)接口、GO/NG接口，同时还配备了驱动程序和针对LabView、VB、C、C++等相关测试软件范例。PEL-2000A系列主要应用于多信道或单信道输出的AC/DC电源、DC/DC电源模块、充电器及电源类电子组件性能的测试，对设计研发、生产线测试及产品检测作业上提供快速有效的测试方案，同时具有的OPP、OCP、OVP、OTP、低压保护以及正反向极性保护功能，更大幅提高了产品的可靠性、是工程测试及自动测试环境得以信赖的产品。
产品特点：
10组预置内存
可并行操作
支持负载模拟的序列功能
外部波形控制功能
高精度和高分辨率
可变转换速率
高达8通道的多通道输出
过功率/过电流/过电压/过温保护
延迟控制
USB接口，支持RS-232C,GPIB(选配）
120组设置内存
产品规格：
| 型号 | 操作电压 | 操作电流 | 功率 | 通道数 | 标配接口 |
| PEL-2020A | 1-80V | 20A | 100W/100W | 2 | USB/RS232 |
| PEL-2030A | 1-80V | 5/40A | 30W/250W | 2 | USB/RS232 |
| PEL-2040A | 1-80V | 70A | 350W | 1 | USB/RS232 |
| PEL-2041A | 2.5-500V | 10A | 350W | 1 | USB/RS232 |
技术指标：
| PEL-2020A | PEL-2030A | PEL-2040A | PEL-2041A | ||||||
| 通道 | L/R | L/R | 左 | 右 | 右 | 单 | 单 | 单 | 单 |
| 档位 | 低 | 高 | N/A | 低 | 高 | 低 | 高 | 低 | 高 |
| 功率 | 100W | 100W | 30W | 250W | 250W | 350W | 350W | 350W | 350W |
| 电流 | 0~2A | 0~20A | 0~5A | 0~4A | 0~40A | 0~7A | 0~70A | 0~1A | 0~10A |
| 电压 | 0~80V | 0~80V | 1~80V | 1~80V | 1~80V | 0~80V | 0~80V | 0~500V | 0~500V |
| 最小操作电压 | 0.4V 在2A | 0.8V 在20A | 0.8V 在5A | 0.4V 在4A | 0.8V 在40A | 0.4V 在7A | 0.8V 在70A | 0.4V 在1A | 0.8V 在10A |
| (DC)(Typ.) | 0.2V 在1A | 0.4V 在10A | 0.4V 在2.5A | 0.2V 在2A | 0.4V 在20A | 0.2V 在3.5A | 0.4V 在35A | 0.2V 在0.5A | 0.4V 在5A |
| 静态模式 | |||||||||
| 定电流模式 | |||||||||
| 操作范围 | 0~2A | 0~20A | 0~5A | 0~4A | 0~40A | 0~7A | 0~70A | 0~1A | 0~10A |
| 设置范围 | 0~2.04A | 0~20.4A | 0~5.1A | 0~4.08A | 0~40.8A | 0~7.14A | 0~71.4A | 0~1.02A | 0~10.2A |
| 分辨率 | 0.1mA | 1mA | 0.125mA | 0.1mA | 1mA | 0.2mA | 2mA | 0.05mA | 0.5mA |
| 精度 | ±(0.1%设定值+0.1%F.S.) | ±(0.1%设定值+0.2%F.S.) | ±(0.1%设定值+0.1%F.S.) | ±(0.1%设定值+0.1%F.S.) | ±(0.1%设定值+0.2%F.S.) | ±(0.1%设定值+0.1%F.S.) | ±(0.1%设定值+0.2%F.S.) | ±(0.1%设定值+0.1%F.S.) | ±(0.1%设定值+0.2%F.S.) |
| 定电阻模式 | |||||||||
| 操作范围 | 0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V) | 0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V) | 0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V) | 0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V) | 1.25Ω~5kΩ(350W/125V);50Ω~200KΩ(350W/80V) | ||||
| 设置范围 | 0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V) | 0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V) | 0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V) | 0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V) | 1.25Ω~5kΩ(350W/16V);50Ω~200KΩ(350W/80V) | ||||
| 分辨率 | 0.333mS(100W/16V);6.667μS(100W/80V) | 83.333μS(30W/16V);1.666μS(30W/80V) | 0.666mS(250W/16V);13.333μS(250W/80V) | 1mS(350W/80V);20μS(350W/80V) | 20μS(350W/125V);0.5μS(350W/500V) | ||||
| 精度 | 300Ω: ±(0.2%设定值+0.1S)；15KΩ: ±(0.1%设定值+0.01S) | 1.2KΩ: ±(0.2%设定值+0.1S)；60KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入) | 150Ω: ±(0.2%设定值+0.1S)；7.5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入) | 100Ω: ±(0.2%设定值+0.1S)；5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入) | 5kΩ: ±(0.2%设定值+0.02S)；200KΩ: ±(0.1%设定值+0.005S)(≥2.5V 在输入) | ||||
| 定电压+定电流模式 | |||||||||
| 操作范围 | 1~80V | 2.5~500V | |||||||
| 设置范围 | 0~81.6V | 0~510V | |||||||
| 分辨率 | 2mV | 10mV | |||||||
| 精度 | ±(0.05%设定值+0.1%F.S.) | ±(0.05%设定值+0.1%F.S.) | |||||||
| 电流设置范围 | 0~20A | 0~5A | 0~40A | 0~70A | 0~10A | ||||
