基本功能 |

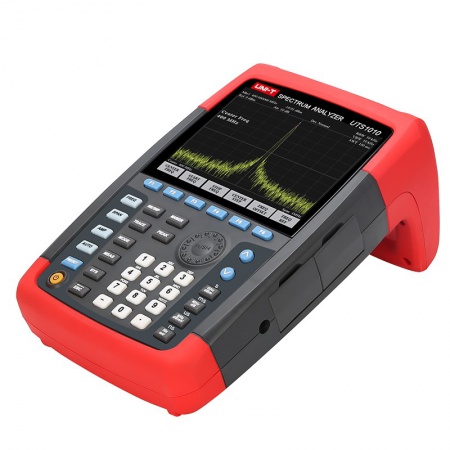

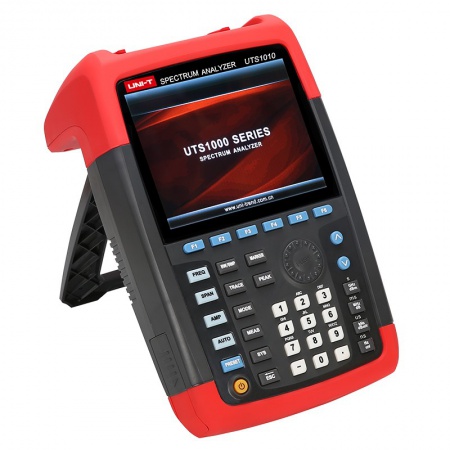

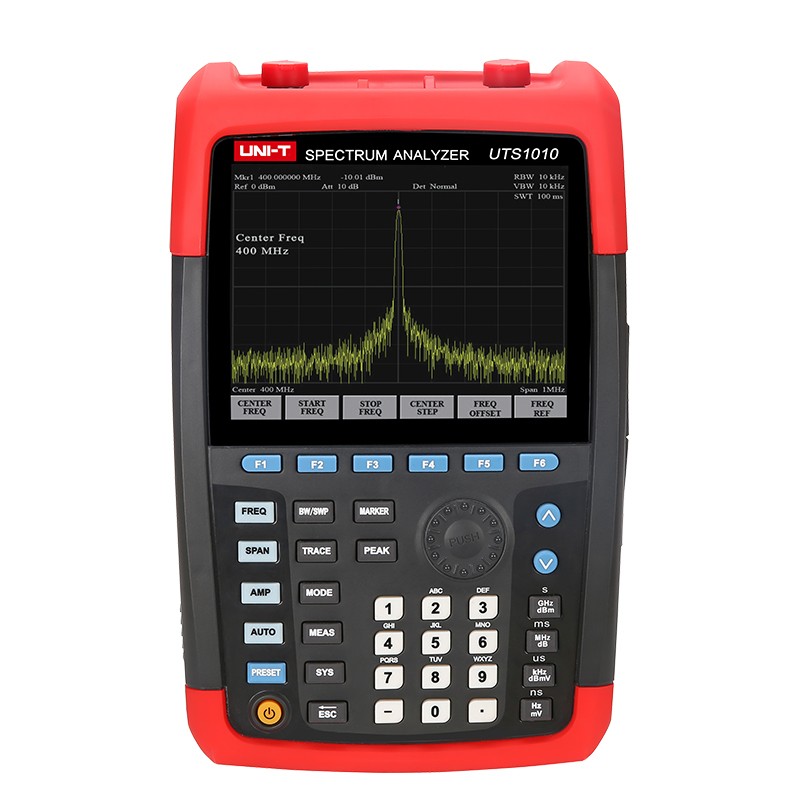

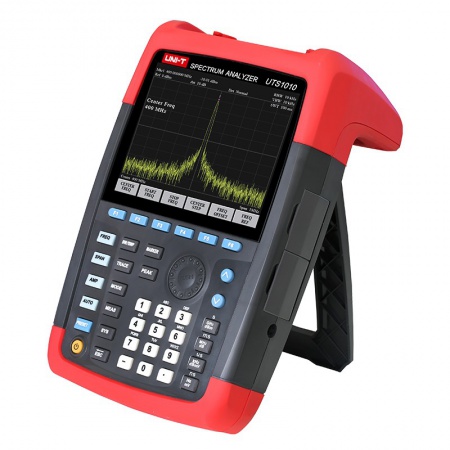

UTS1010 |
|
频率 |
|
频率范围 |
9kHz～2GHz |
|
频率分辨率 |
1Hz |
|
频率读数精度 |
±(频标读数*频率基准精度+1%*扫宽+10%*RBW+0.5*[扫宽/(扫描点-1）]+1Hz) |
|
内部基准(10MHz) |
老化率＜1ppm/年; 温漂＜0.5ppm(15℃至35℃) |
|
分辨率带宽(RBW) |
|
范围 |
10Hz至3MHz，最低可定制：1Hz至10Hz |
|
选择性(60dB/3dB) |
RBW≤500kHz；＜5:1典型值(数字实现，接近高斯形状)；＜5% 典型值 |
|
精度 |
RBW≤500kHz ；＜5%典型值 |
|
视频带宽(VBW) |
10Hz至3MHz |
|
显示平均噪声电平(1Hz分辨率带宽，射频衰减器0dB) |
|
前置放大器关 |
100kHz～1MHz：<-100dBm-3×(f/100kHz)dB; 1MHz～10MHz：<-130dBm; |
|
10MHz～1GHz：<-135dBm; 1GHz～3.6GHz：<-130dBm |
|
前置放大器开 |
100kHz～1MHz：<-120dBm-3×(f/100kHz)dB;1MHz～10MHz：<-150dBm; |
|
10MHz～1GHz：<-155dBm; 1GHz～3.6GHz：<-148dBm |
|
相位噪声 （fc=500MHz） |
|
频偏 30kHz |
-90dBc/Hz |
|
频偏 100kHz |
-100dBc/Hz |
|
频偏1MHz |
-110dBc/Hz |
|
扫描时间 |
|
扫宽 100Hz≤SPAN≤3.6GHz |
10ms至3000s |
|
零扫宽 |
1ms至3000s |
|
扫描模式 |
连续，单次 |
|
触发 |
|
触发源 |
自动，视频，外部 |
|
外部触发电平 |
5V TTL 电平(典型值) |
|
频率计数器 |
|
计数器分辨率 |
1Hz，10Hz，100Hz，1kHz |
|
计数器不确定度 |
频率读数 x 频率基准进度+计数分辨率 |
|
幅度精度(20℃至30℃) |
|
综合幅度精度(90%) |
±1.5dB，输入信号范围：-50dBm 至 0dBm |
|
幅度 |
|
最大安全输入电平 |
平均连续功率：+27dBm |
|
最大直流输入电压 |
50Vdc |
|
输入衰减器范围 |
0至39dB，步进3dB |
|
1dB压缩点 |
+7dBm |
|
内部数据存储器 |
128MB |
|
剩余响应 |
|
|
TOI(三阶失真) |
＞30MHz：﹢13dBm |
|
SHI(二阶失真) |
+30dBm |
|
输入相关杂散信号 |
＜-60dBm |
|
剩余响应 |
＜-85dBm |
|
跟踪源(可选) |
|
|
频率范围 |
100kHz 至 1.5GHz |
|
输出功率 |
-30dBm 至 0dBm，步进为1dB |
|
输出平坦度 |
±3dB |
|
输入/输出 |
|
|
射频输入 |
SMA型,阴性(50Ω) |
|
USB |
USB Host，USB Device |
|
LAN |
10/100 Base-T，RJ-45连接器 |
|
AM/FM解调 |
耳机插孔 |
|
基准输入/输出 |
10MHz，BNC阴头，输入：0dBm 至 +10dBm；输出：0dBm±2dB |
|
一般特征 |
|
|
电源 |
电池：7.4V 6600mAh；电源适配器/供电电压：100-240VAC 50/60Hz 1.5A |
|
显示 |
6.5英寸TFT LCD ,640×480 |
|
机身颜色 |
红+灰 |
|
机身重量 |
3.0Kg |
|
机身尺寸(W×H×D) |
182mm × 288mm ×142mm |
|
标准配件 |
适配器，N/SMA转换器，N/BNC转换器,射频电缆，天线 |
|
标准包装 |
纸箱，中文说明书 |
|
标准包装数量 |
1台 |
|
标准包装尺寸(L×W×H) |
400mm × 280mm × 220mm |
|
标准包装箱毛重 |
3.9 Kg |
