产品介绍：
AFG-100/200系列主要特点为输出振幅2.5Vpp(连接50欧姆负载)，频率范围可至25MHz，频率分辨率为1uHz；内建正弦波，方波，三角波及噪声信号。方波可调整占空比范围从1％至99％，可当作脉冲信号应用。使用者可以透过GDS-2000A的FG-APP程序选择内建的66种波形进行任意编辑。AFG-100/200系列可以支持AM/PM/FSK/SUM调变，频率扫描，Burst及耦合功能，适用于各种通讯领域
产品特点：
频率范围 1μHz - 25MHz
提供单/ 双通道以及可切换独立直流电源输出
提供120MSa/s, 10bit, 4k 点任意波信号功能
内置AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
双信道等性能输出, 支持耦合, 跟踪, 相位操作（仅双通道机种AFG-225/225P支持）

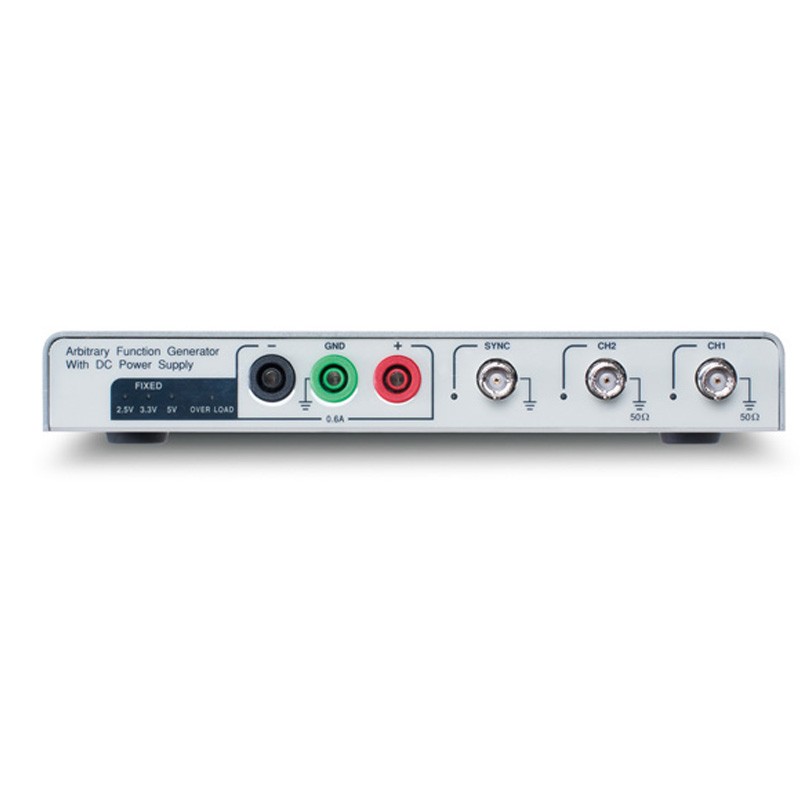

具备独立2.5V, 3.3V, 5V/1A直流电源, 可直接进行数字电路实验（仅AFG-125P/225P支持）
内建USB通讯接口与免费的电脑控制软件
可与GDS-2000A系列示波器无缝整合, 实现示波器, 逻辑分析仪, 信号源以及电源供应器等全方位多功能测试系统
产品规格：
|
型号 |
频率范围 |
采样率 |
分辨率 |
波形长度 |
通道数 |
|
AFG-125 |
1uHz-25MHz |
120MSa/s |
10bits |
4K |
1 |
|
AFG-125P |
1uHz-25MHz |
120MSa/s |
10bits |
4K |
1 |
|
AFG-225 |
1uHz-25MHz |
120MSa/s |
10bits |
4K |
2 |
|
AFG-225P |
1uHz-25MHz |
120MSa/s |
10bits |
4K |
2 |
技术指标：
| 详细规格 |
| AFG-125 /
AFG-125P | AFG-225 /
AFG-225P |
| 输出通道 |
1 |
2 |
| 波形 |
正弦波，方波，斜波，脉冲波，噪声波，任意波 |
| 任意功能 |
| 采样率 |
120 MSa/s |
| 重复率 |
60MHz |
| 波形长度 |
4k 点 |
| 振幅分辨率 |
10 位 |
| 非易失性存储器 |
4k 点 |
| 频率特性 |
| 档位 | 正弦波/方波 |
1uHz~25MHz |
| 斜波 |
1uHz~1MHz |
| 分辨率 |
1uHz |
| 精度 | 稳定性 |
±20 ppm |
| 老化率 |
±1 ppm, 每年 |
| 公差 |
≤1 mHz |
| 输出特性 |
| 振幅 | 档位 |
GPA-501 电源: 1mVpp ～ 2.5Vpp (into 50Ω), 2mVpp ～ 5Vpp
(开路)；USB 电源 : 1mVpp ～ 2Vpp (into 50Ω), 2mVpp ～ 4Vpp (开路) |
| 精度 |
设置值±2% ±1 mVpp (at 1 kHz) |
| 分辨率 |
1mV 或 3 位 |
| 平整度 |
±1% (0.1dB) ≤100kHz, ±3% (0.3 dB) ≤5MHz,±5% (0.4 dB)
≤12MHz, ±10%(0.9dB) ≤25MHz(正弦波相对于 1kHz) |
| 单位 |
Vpp, Vrms, dBm |
| 偏移 |
| 档位 |
GPA-501 电源: ±1.25 Vpk ac +dc (into 50Ω), ±2.5Vpk ac +dc
(开路)；USB 电源: ±1 Vpk ac +dc (into 50Ω),±2 Vpk ac +dc (开路) |
| 精度 |
设置值的2% + 10mV+ 振幅的0.5% |
| 波形输出 |
| 阻抗 |
50Ω 典型值 (固定), > 10MΩ (禁止输出) |
| 保护 |
短路保护. 过载继电器自动禁用主输出 |
| 正弦波特征 |
| 谐波失真 |
≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ；≤-35 dBc 1MHz ~ 5MHz, Ampl
> 1Vpp ；≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp |
| 方波特征 |
| 上升/下降时间 |
最大输出≤10ns. (进入50 Ω 负载) |
| 过激 |
<2% |
| 不对称 |
周期的1% +5 ns |
| 可变占空比 |
1.0% ～ 99.0% ≤100kHz；10% ～ 90% ≤ 1MHz；50% ≤ 25MHz |
| 斜波特征 |
| 线性度 |
< 峰值输出的0.1% |
| 可变对称性 |
0% ～ 100% (0.1% 分辨率) |
| 脉冲波特征 |
| 周期 |
40ns~2000s |
| 脉冲宽度 |
20ns~1999.9s |
| 过激 |
<2% |
| 精度 |
0.1%+20ns |
| 抖动 |
20ppm +10ns |
| AM 调制 |
| 载波波形 |
正弦波，方波，斜波，脉冲波，任意波 |
| 调制波形 |
正弦波，方波，三角波， Upramp, Dnramp |
| 调制频率 |
2mHz ～ 20kHz |
| 深度 |
0% ～ 120.0% |
| 来源 |
内部 |
| FM 调制 |
| 载波波形 |
正弦波，方波，斜波 |
| 调制波形 |
正弦波，方波，三角波，Upramp, Dnramp |
| 调制频率 |
2mHz ～ 20kHz |
| 峰值偏差 |
DC ～ 最大频率 |
| 来源 |
内部 |
| SWEEP |
| 波形 |
正弦波，方波，斜波 |
| 类型 |
线性或对数 |
| 开始/停止频率 |
1uHz ～ 最大频率 |
| 扫描时间 |
1ms ～ 500s |
| 来源 |
内部 / 手动 |
| FSK |
| 载波波形 |
正弦波，方波，斜波，脉冲波 |
| 调制波形 |
50%方波占空比 |
| 调制率 |
2mHz ～ 100 kHz |
| 频率范围 |
1uHz ～ 最大频率 |
| 来源 |
内部 |
| PM |
| 载波波形 |
正弦波，方波，斜波 |
| 调制波形 |
正弦波，方波，三角波，Upramp, Dnramp |
