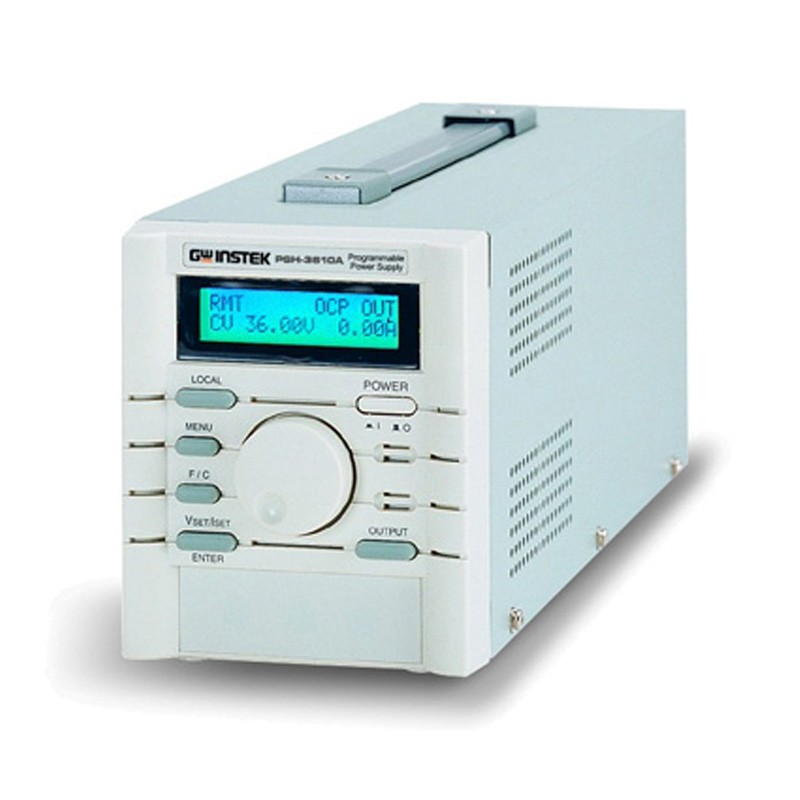

PSH系列（开关式）
产品介绍：PSH系列是单组输出，360W到1080W可程式切换直流电源供应器，过电压、过电流和过温度保护可以使PSH电源和负载免受意外的损坏。远端侦测可以自动补偿线路与负载之间导线的损耗。LCD可以同时显示输出或是设定参数，自我测试和软体校正特点可以降低日常维护的机率，亦可以透过RS-232标准介面或GPIB选购介面来执行SCPI指令和LabVIEW软体程式来进行远端控制和ATE系统软体的开发。模组化的结构，独特的后板输出结构输和可被选配的的19”，4U的面板机柜式框架设计，确保PSH系列是大型系统的最佳选择。（注：RS-232C和GPIB介面两者不能同时安装）。
产品特点：
1.输入电压范围宽广及高功率因数 (P.F)
2.高效率及高功率密度高
3.定电压及定电流操作
4.过电压保护、过电流保护及过温度保护
5.低输出涟波及噪声
6.选购接口：IEEE-488.2
7.标准接口：RS-232C
8.输出 ON/OFF 控制
9.自我测试及软体校正
10.LCD 显示
11.内建蜂鸣器作为警告指示
产品规格：
|
型号 |
电流 |
电压 |
功率 |
功能 |
标配接口 |
|
PSH-2018A |
18A |
20V |
360W |
开关 |
RS232 |
|
PSH-3610A |
10A |
36V |
360W |
开关 |
RS232 |
|
PSH-3620A |
20A |
36V |
720W |
开关 |
RS232 |
|
PSH-3630A |
30A |
36V |
1080W |
开关 |
RS232 |
技术指标:
| PSH-2018A | PSH-3610A | PSH-3620A | PSH-3630A |
| 输出 |
| 电压 |
20V |
36V |
36V |
36V |
| 电流 |
18A |
10A |
20A |
30A |
|
变动率 (定电压模式) |
|
| 负载 |
≦0.1% + 5mV |
≦0.1% + 5mV |
≦0.1% + 5mV |
≦0.1% + 5mV |
| 电源 |
≦0.05% + 5mV |
≦0.05% + 5mV |
≦0.05% + 5mV |
≦0.05% + 5mV |
|
变动率(定电流模式) |
| 负载 |
≦0.2% + 5mA |
≦0.2% + 5mA |
≦0.2% + 10mA |
≦0.2% + 15mA |
| 电源 |
≦0.2% + 5mA |
≦0.2% + 5mA |
≦0.2% + 10mA |
≦0.2% + 15mA |
| 涟波&噪声 |
|
电压 (mVrms) |
≦10mVrms |
≦10mVrms |
≦10mVrms |
≦10mVrms |
| 电压 (mVpp) |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
|
电流 (mArms) |
≦0.2% |
≦0.2% |
≦0.2%+20mA |
≦0.2%+40mA |
| 分辨率 |
| 电压 ≤36V |
10mV |
10mV |
10mV |
10mV |
| 电压＞36V |
20mV |
20mV |
20mV |
20mV |
| 电流10A |
10mA |
10mA |
20mA |
30mA |
| 电流20A |
10mA |
10mA |
10mA |
20mA |
| 编程精确度 |
| 电压< 36V |
≤0.05% + 25mV |
≤0.05% + 25mV |
≤0.05% + 25mV |
≤0.05% + 25mV |
| 电压＞36V |
≤0.05% + 50mV |
≤0.05% + 50mV |
≤0.05% + 50mV |
≤0.05% + 50mV |
| 电流10A |
≤0.2% + 30mA |
≤0.2% + 30mA |
≤0.2% + 60mA |
≤0.2% + 90mA |
| 电流20A |
≤0.2% + 30mA |
≤0.2% + 30mA |
≤0.2% + 30mA |
≤0.2% + 60mA |
| 读值分辨率（表头） |
| 电压 |
同分辨率 |
| 电流 |
同分辨率 |
| 读值精确度 |
| 电压 |
同编程准确度 |
| 电流 |
同编程准确度 |
| 温度系数 |
|
电压(25 + 5°C ) |
< 100ppm/°C |
|
响应时间(上升/下降) |
|
电压上升（10%~90%） |
< 150mS（≤95%额定负载） |
|
电压下降（90%~10%） |
< 150mS（≥10%额定负载） |
|
瞬间恢复时间 (50% Step Load Change From 25%~75%) |
| 定电压模式 |
<2mS |
| 保护功能 |
|
OVP/OCP/OHP |
V |
| 突发电流保护 |
V |
|
输出 On/Off 控制 |
|
V |
| 电源 |
|
AC 90V ~ 250V, 50/60Hz |
| 尺寸&重量 |
|
108(宽) x 142(高) x 393(长)mm,约3.3kg |
108(宽) x 142(高) x 393(长)mm,约3.3kg |
188(宽) x 142(高) x 393(长)mm，约6.2kg |
268(宽) x 142(高) x 393(长)mm，约9.3kg |
