产品介绍:

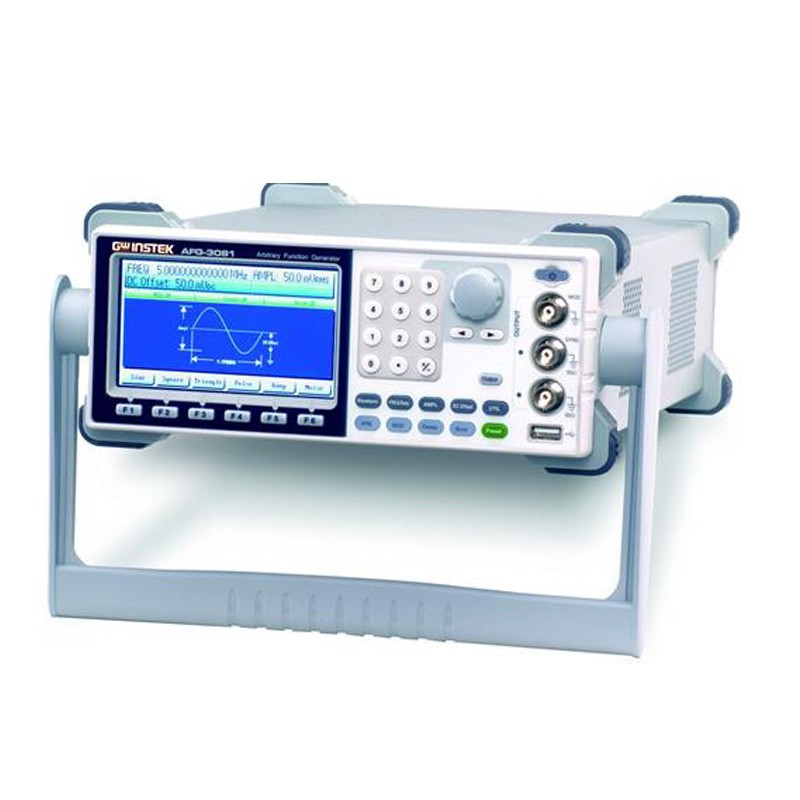

AFG-3000
Series是一个具备功能强大的任意波形函数信号产生器，他的设计可符合于工业应用以及教育科研使用。这个系列提供了80MHz以及50MHz两个频宽，且内建了Sine,
Square, Triangle, Ramp, Pulse, Noise等标准信号，且提供AM, FM, FSK, PWM, Sweep,
Burst等应用信号以满足各类波形的需求。
AFG-3000 Series同时提供16
bit高分辨率、200MSa/s取样率以及1M内存深度的任意波形编辑功能，且可直接透过直觉式的面板操作来编辑所需的波形，且内建的1M内存，可让使用者进行波形分段存取/输出，除了可节省内存的使用空间外，还可让使用者储存更多的波形。DWR功能可直接从GDS-2000系列示波器将波形直接读出到AFG-3000内，除了不需透过PC连接外，还可让使用者在进行除错或测试的时候方便波形描述，避免使用了错误的测试条件。
产品特点：
1uHz~80/50MHz宽广的频率范围
全频段1uHz频率分辨率
标准波形:正弦波、方波、三角波、斜波、脉冲波、噪声波
内置AM、FM、PWM、FSK、扫频、Burst信号
16位,200MSa/s,1M点长度的任意波形
DWR(任意波形重建)功能
任意波形编辑PC软件
4.3" 高分辨率LCD显示
USB Host/Device,RS-232C,GPIB标准接口
产品规格：
| 型号 | 频率范围 | 采样率 | 分辨率 | 波形长度 | 标配接口 |
| AFG-3081 | 1uHz-80MHz | 200MSa/s | 16bits | 1M | USB/RS232/GPIB |
| AFG-3051 | 1uHz-50MHz | 200MSa/s | 16bits | 1M | USB/RS232/GPIB |
技术指标:
| 详细规格 | |||
| AFG-3081 | AFG-3051 | ||
| 波形 | |||
| 标准波形 | 正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin(x)/x, 指数上升, 指数下降, 负锯齿波 | ||
| 任意波形 | |||
| ARB功能 | 内置 | ||
| 采样率 | 200 MSa/s | ||
| 重建率 | 100MHz | ||
| 波形长度 | 1M 点 | ||
| 幅值分辨率 | 16 位 | ||
| 非易失性存储器 | 10组1M内存(1) | ||
| 自定义输出区域 | 任意2 ~ 1M点 | ||
| 自定义标记输出 | 任意2 ~ 1M点 | ||
| 频率特性 | |||
| 范围 | 正弦波、方波 | 80MHz | 50MHz |
| 三角波、锯齿波 | 1MHz | ||
| 分辨率 | 1uHz | ||
| 准确性 | 稳定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ | |
| 老化率 | ±1 ppm, per 1 year | ||
| Tolerance | ≤1 uHz | ||
| 输出特性*2 | |||
| 幅值 | 范围 | 10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(开路) | |
| 准确度 | ± 设定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp) | ||
| 分辨率 | 0.1 mV or 4 位数 | ||
| 平坦度 | ± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(对应于最大振幅正弦波 to 1 kHz) | ||
| 单位 | Vpp, Vrms, dBm, | ||
| 偏移 | 范围 | ±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit) | |
| 准确度 | 设定值的1% + 2 mV+ 0.5% 振幅高度 | ||
| 波形输出 | 阻抗 | 50Ω typical (fixed)；> 10MΩ (output disabled) | |
| 输入保护 | 短路保护，超载继电器自动禁用主输出 | ||
| SYNC输出 | 范围 | TTL-compatible into>1kΩ | |
| 阻抗 | 50Ω标准值 | ||
| 正弦波特性 | |||
| 谐波失真*5 | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp | ||
| 总谐波失真 | DC 到 20 kHz：< 0.2%+0.1mVrms | ||
| 伪波(非谐波)*5 | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz | ||
| 相位噪声 | ＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band | ||
| 方波特性 | |||
| 上升/下降时间 | <8 nS*3 | ||
| 过激信号 | < 5% | ||
| 不对称性 | 周期的1%+1 ns | ||
| 可调占空比 | 20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz ；50.0%(Fixed) 50～80MHz | ||
| 抖动 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz | ||
| 斜波特性 | |||
| 线性度 | ＜峰值输出的0.1% | ||
| 对称性 | 0% to 100% | ||
| 脉冲特性 | |||
| 周期 | 20ns～ 2000s | ||
| 脉冲宽度 | 8ns～ 1999.9s最小脉冲宽度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值 | ||
| 过激信号 | <5% | ||
| 抖动率 | 100 ppm +50 ps | ||
| AM调制 | |||
| 载波波形 | 正弦波, 方波, 三角波, 锯齿波, 脉冲波, 任意波 | ||
| 调制波形 | 正弦波, 方波, 三角波, 正/负锯齿波 | ||
| 调制频率 | 2 mHz to 20 kHz | ||
| 深度 | 0% to 120.0% | ||
| 信号来源 | 内部/外部 | ||
| FM调制 | |||
| 载波波形 | 正弦波, 方波, 三角波, 锯齿波 | ||
| 调制波形 | 正弦波, 方波, 三角波, 正/负锯齿波 | ||
| 调制频率 | 2 mHz to 20 kHz | ||
| 峰值偏移 | DC to 80 MHz | DC to 50 MHz | |
| 信号来源 | 内部/外部 | ||
| PWM调制 | |||
| 载波波形 | 方波 | ||
| 调制波形 | 正弦波, 方波, 三角波, 正/负锯齿波 | ||
| 调制频率 | 2 mHz to 20 kHz | ||
| 偏移 | 脉冲波的0% ～ 100.0% | ||
| 信号来源 | 内部/外部 | ||
| FSK调制 | |||
| 载波波形 | 正弦波, 方波, 三角波, 锯齿波, 脉冲波 | ||
