| 详细规格 |

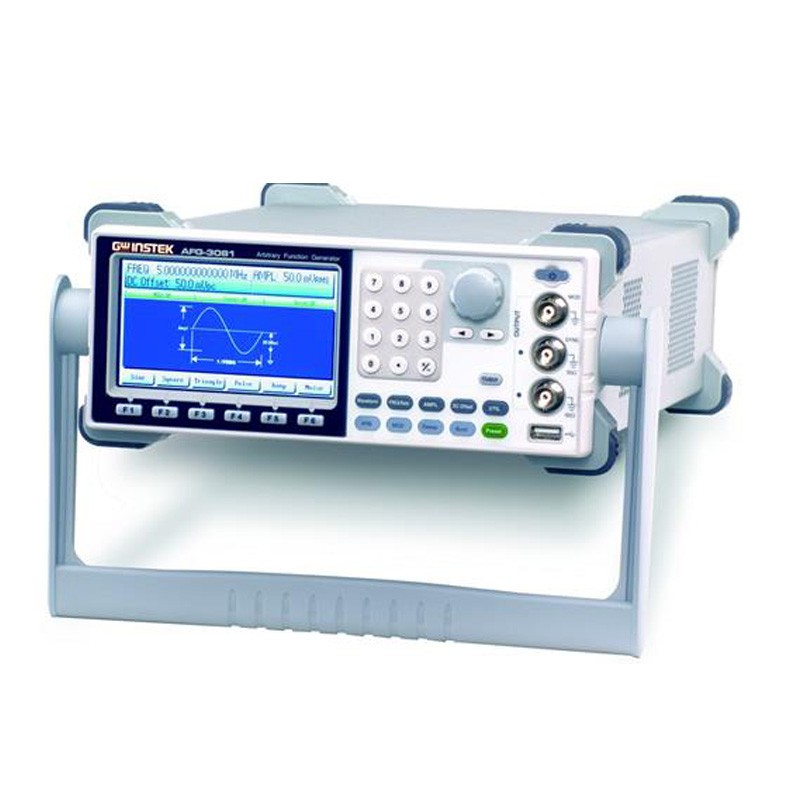

| AFG-3081 | AFG-3051 |
| 波形 |
| 标准波形 | 正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin(x)/x, 指数上升, 指数下降, 负锯齿波 |
| 任意波形 |
| ARB功能 | 内置 |
| 采样率 | 200 MSa/s |
| 重建率 | 100MHz |
| 波形长度 | 1M 点 |
| 幅值分辨率 | 16 位 |
| 非易失性存储器 | 10组1M内存(1) |
| 自定义输出区域 | 任意2 ~ 1M点 |
| 自定义标记输出 | 任意2 ~ 1M点 |
| 频率特性 |
| 范围 | 正弦波、方波 | 80MHz | 50MHz |
| 三角波、锯齿波 | 1MHz |
| 分辨率 | 1uHz |
| 准确性 | 稳定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ |
| 老化率 | ±1 ppm, per 1 year |
| Tolerance | ≤1 uHz |
| 输出特性*2 |
| 幅值 | 范围 | 10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(开路) |
| 准确度 | ± 设定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp) |
| 分辨率 | 0.1 mV or 4 位数 |
| 平坦度 | ± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(对应于最大振幅正弦波 to 1 kHz) |
| 单位 | Vpp, Vrms, dBm, |
| 偏移 | 范围 | ±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit) |
| 准确度 | 设定值的1% + 2 mV+ 0.5% 振幅高度 |
| 波形输出 | 阻抗 | 50Ω typical (fixed)；> 10MΩ (output disabled) |
| 输入保护 | 短路保护，超载继电器自动禁用主输出 |
| SYNC输出 | 范围 | TTL-compatible into>1kΩ |
| 阻抗 | 50Ω标准值 |
| 正弦波特性 |
| 谐波失真*5 | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp |
| 总谐波失真 | DC 到 20 kHz：< 0.2%+0.1mVrms |
| 伪波(非谐波)*5 | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz |
| 相位噪声 | ＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band |
| 方波特性 |
| 上升/下降时间 | <8 nS*3 |
| 过激信号 | < 5% |
| 不对称性 | 周期的1%+1 ns |
| 可调占空比 | 20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz ；50.0%(Fixed) 50～80MHz |
| 抖动 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz |
| 斜波特性 |
| 线性度 | ＜峰值输出的0.1% |
| 对称性 | 0% to 100% |
| 脉冲特性 |
| 周期 | 20ns～ 2000s |
| 脉冲宽度 | 8ns～ 1999.9s最小脉冲宽度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值 |
| 过激信号 | <5% |
| 抖动率 | 100 ppm +50 ps |
| AM调制 |
| 载波波形 | 正弦波, 方波, 三角波, 锯齿波, 脉冲波, 任意波 |
| 调制波形 | 正弦波, 方波, 三角波, 正/负锯齿波 |
| 调制频率 | 2 mHz to 20 kHz |
| 深度 | 0% to 120.0% |
| 信号来源 | 内部/外部 |
| FM调制 |
| 载波波形 | 正弦波, 方波, 三角波, 锯齿波 |
| 调制波形 | 正弦波, 方波, 三角波, 正/负锯齿波 |
| 调制频率 | 2 mHz to 20 kHz |
| 峰值偏移 | DC to 80 MHz | DC to 50 MHz |
| 信号来源 | 内部/外部 |
| PWM调制 |
| 载波波形 | 方波 |
| 调制波形 | 正弦波, 方波, 三角波, 正/负锯齿波 |
| 调制频率 | 2 mHz to 20 kHz |
| 偏移 | 脉冲波的0% ～ 100.0% |
| 信号来源 | 内部/外部 |
| FSK调制 |
| 载波波形 | 正弦波, 方波, 三角波, 锯齿波, 脉冲波 |
