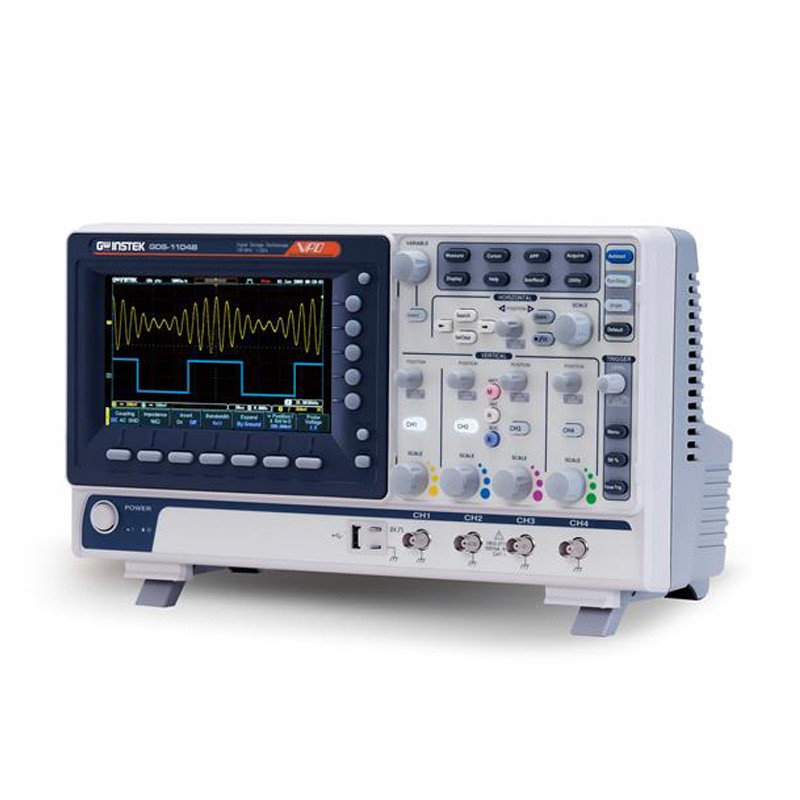

产品介绍:
A. 高达每秒110,000次之波形更新率
GDS-1000B系列示波器虽然在市场上属于通用基础型示波器，
但它却具备了高达每秒110,000次的波形更新率，使用者可以输入一个快速的调频载波信号如图所示，通常在传统的数字示波器下量测此信号会出现不流畅的暂留现象，无法清楚地呈现调频信号的调制变化过程。然而在GDS-1000B示波器上则无此问题发生，它不仅可流畅地呈现波形调制的变化以外，亦可层次分明地显示变化的细节。工程师在量测不可预测且瞬息万变的信号之下，亦能够轻松地掌握电路的根本问题所在，实在提供了量测产业界的一大除错利器。
B. 具备256荧幕灰阶显示
GDS-1000B系列示波器在波形显示技术上可呈现256色阶之显示技术。在信号多样化的量测世界中更能勾勒出丰富的层次变化，彷彿将模拟示波器的显示能力再度表现出来。当输入一个多层次变化的影像信号时，具备256色阶显示的GDS-1000B示波器能够将丛发信号明确地表现出来，且能够以256色阶之变化呈现亮度的层次细节，使得枯燥无味的单色波形注入了丰富的生命力，这正是GDS-1000B在通用型示波器舞台当中所带来之无限的量测魅力。
C. 每通道独立10M存储器长度
GDS-1000B示波器每通道独立10M的记忆长度，在进行基础量测的应用时就能轻而易举地掌握波形的细节，当使用者输入长串序列的正弦波信号时，GDS-1000B示波器将波形放大至20ns/div时，正弦波的细节依然可清楚地显现。
D. 1M FFT数学取样分析模式
GDS-1000B系列示波器在快速傅立叶转换的数学分析模式中具备了1M记忆长度撷取模式。在传统的各系列数字示波器当中，FFT模式通常只具备1000点的撷取长度，所以在频域模式的表现上较不能呈现各频谱量的强度分布细节，但是今天GDS-1000B系列示波器率先提供了1M撷取点的显示模式，不但能清楚地表现频谱量的显示细节,同时加上高达每秒110,000次的波形更新率，使得FFT分析模式就如同在使用一台实时频谱分析仪一般的快速而精准，大幅提升了示波器在频域分析的信号处理能力。
E. 放大/播放及暂停功能
当工程师在观察细微的波形量测时，GDS-1000B示波器提供了波形局部放大的功能，将其视窗分成上下两个部分，上面视窗为长时间波形的资料记录以及标示着需要放大波形的位置关系，下方的视窗则是局部波形的放大图示，这不仅能够提供观察者相对波形的比较，亦能详细地掌握不同时间点之波形细节。另外，GDS-1000B也同时提供了播放/暂停的功能。特别是在长时间的波形监控时，播放功能能帮助工程师快速地浏览整段待测之波形，亦能快速地寻找出波形问题之所在。
F. Go/NoGo功能
在产业界量产产品时，产品的良率判定成为了一个重要的课题。GDS-1000B示波器提供了Go/NoGo分析功能，目的就是加速产品的良率分析。如右图所示，对于一个待测波形而言，Go/NoGo分析功能可以提供一个标准的波形模板，其可随心所欲地调整模板的大小，只要待测波形出现异常状况而碰触到模板时，就会产生不良品的讯息，这不仅提供了产线生产一个重要的量测利器之外，对于研发工程师来说，Go/NoGo功能针对长时间地监控待测波形也是非常方便的工具。
G. 36种量测参数选项
在GDS-1000B示波器当中，已经具备了36种不同的自动量测参数功能。使用者在取得量测波形之后，可以根据不同的量测需求，在Measure的按键选单下选取不同的量测参数。GDS-1000B可以在屏幕的正下方同时显示8组不同的量测参数，若使用者仍觉得参数选项不够，可选择显示全部参数值，这时36种参数就会显示于屏幕的正中间，对于学生写论文或是工程师撰写报告，都是一个非常方便的量测工具。
产品特点：
100MHz/70MHz 两种频宽选择，采用2或4通道输入
1GSa/s最大实时菜样率
每通道最大10M存储器深度
7" 800 x 480 WVGA液晶显示荧幕
具备256色阶显示功能，可强化波形之表现
1Mpts FFT频域信号显示表现
具备水平时间、垂直电压以及触发一键归零设置功能
波形更新率最大每秒110,000次
造型新颖，重量轻巧
产品规格：
| 型号 | 带宽 | 采样率 | 存储深度 | 通道数 | 标配接口 |
| GDS-1102B | 100MHz | 1GSa/s | 每通道10M | 2 | USB |
| GDS-1104B | 100MHz | 1GSa/s | 每通道10M | 4 | USB/LAN |
技术指标：
| 详细规格 | ||||
| GDS-1072B | GDS-1074B | GDS-1102B | GDS-1104B | |
| 垂直系统 | ||||
| 通道数 | 2通道+1外部触发通道 | 4通道 | 2通道+1外部触发通道 | 4通道 |
| 带宽 | DC~70MHz (-3dB) | DC~70MHz (-3dB) | DC~100MHz (-3dB) | DC~100MHz (-3dB) |
| 上升时间 | 5ns | 5ns | 3.5ns | 3.5ns |
| 带宽限制 | 20MHz | 20MHz | 20MHz | 20MHz |
| 垂直分辨率 | 8 bit: 1mV~10V | |||
| 输入耦合 | AC, DC, GND | |||
| 输入阻抗 | 1MΩ// 约16pF | |||
| 直流精确度 | ±3% | |||
| 极性 | 正向 &反向 | |||
| 最大输入电压 | 300V (DC+AC Peak), CAT I | |||
| 偏移范围 | 1mV/div : ±1.25V；2mV/div ~ 100mV/div : ±2.5V；200mV/div ~ 10V/div : ±125V | |||
| 波形信号处理 | ‘+, -, ×, ÷, FFT, FFTrms , 用户自定义 FFT: 1MPTS点分辨率.FFT垂直刻度提供Linear RMS 或 dBV RMS.FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. | |||
| 触发系统 | ||||
| 来源 | CH1 ,CH2, CH3*,CH4*,Line, EXT** （*仅适合四通道机种，**仅适合双通道机种） | |||
| 触发模式 | 自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件),时间延迟(可选择4ns~10s时间), 总线 | |||
| 触发延迟时间 | 4ns ~ 10s | |||
| 耦合选项 | AC,DC,LF rej. ,HF rej. ,Noise rej. | |||
| 灵敏度 | 1 div | |||
| 外部触发 | ||||
| 范围 | ±15V | |||
| 灵敏度 | DC ~ 100MHz 约100mV；100MHz~200MHz约150mV | |||
| 输入阻抗 | 1MΩ±3%// 16pF | |||
| 水平系统 | ||||
| 范围 | 5ns/div ~ 100s/div (1-2-5步进)滚动模式: 100ms/div ~ 100s/div | |||
| 前置触发 | 最大10 div | |||
| 后置触发 | 最大2,000,000 div | |||
| 精确度 | 在任何 ≥ 1 ms 的间格中为±50 ppm | |||
| 采样系统 | ||||
| 实时取样率 | 最大1GSa/s | |||
| 记录长度 | 每通道最大10Mpts | |||
| 获取模式 | 一般, 平均, 峰值检测, 单次 | |||
| 峰值侦测 | 2ns (典型值) | |||
| 平均模式 | 可选则2至256次 | |||
| X-Y 模式 | ||||
| X 轴输入 | 通道 1;通道3* (*仅适用于四通道机种） | |||
| Y 轴输入 | 通道 2;通道4* (*仅适用于四通道机种） | |||
| 相位移 | 100kHz 时±3° | |||
| 光标&量测系统 | ||||
| 游标 | 可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%) | |||
| 自动量测 | 36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, '+Width,-Width,Duty Cycle,+Pulses,-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | |||
| 自动计数 | 6 位计数器,范围由2Hz至额定带宽 | |||
| 控制面板功能 | ||||
| 自动设定 | 单一按键自动设定所有信道的垂直、水平及触发系统 | |||
| 储存设定 | 20组 | |||
| 储存波形 | 24组 | |||
| 显示系统 | ||||
| 显示器 | 7" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA) | |||
| 插补点方式 | Sin(x)/x | |||
| 波形显示方式 | 点, 向量, 可调余晖 (16ms~4s), 无限余晖 | |||
| 波形更新率 | 最快每秒 110,000次波形更新 | |||
| 显示模式 | YT ; XY | |||
| 显示网格线 | 8 x 10 格 | |||
| 接口 | ||||
| USB Port | USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 | |||
| 以太网络 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX（仅适用于GDS-1074B,GDS-1104B) | |||
| Go-NoGo BNC | 最大5V /10mA TTL 开集极输出 | |||
| 安全锁孔 | 机器背面提供标准Kensington安全插槽 | |||
| 电源&其他 | ||||
| 线性电压范围 | 交流 100V~240V ,50Hz~63Hz 自动选取,消耗功率：30W | |||
| 多国语言 | 提供 | |||
| 联机帮助 | 提供 | |||
| 操作环境 | 温度：0℃~50℃；相对湿度：≤80%（0℃~40℃);≤45%(41℃~50℃） | |||
| 尺寸及重量 | 380(W) X 208(H) X127.3(D) mm, 约2.8kg | |||
| 所有规格保证要求GDS-1000B系列示波器开机30分钟后，环境温度+20℃~+30℃。 | ||||
