| 详细规格 |

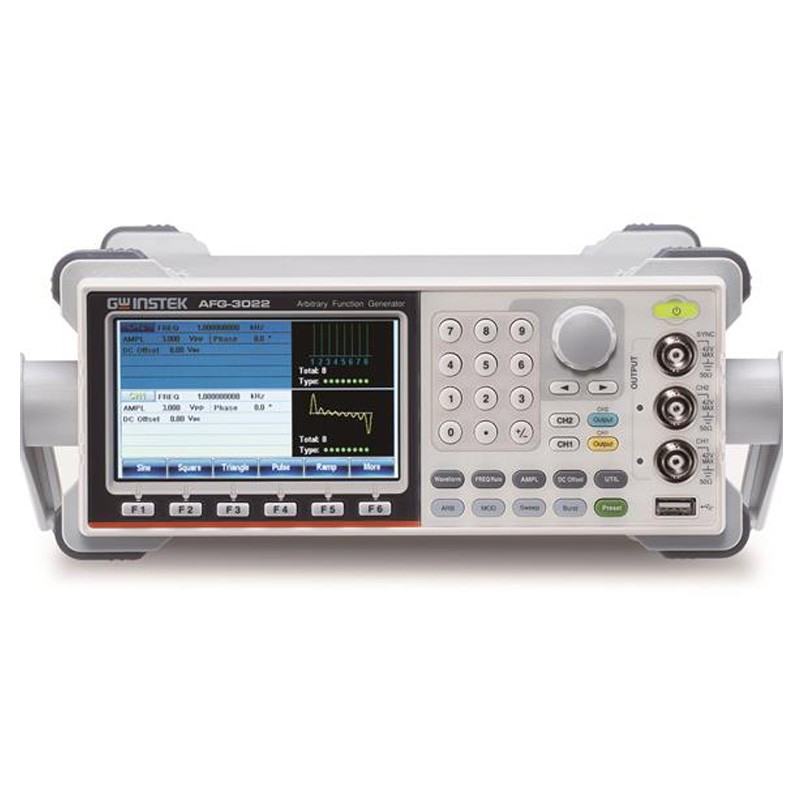

| AFG-3031 | AFG-3032 | AFG-3021 | AFG-3022 |
| 通道数 |
|
1 |
2 |
1 |
2 |
| 特点 |
| 输入输出接地 |
信道1，信道2，同步输出，调变输入，调变输出和10MHz参考输入的接地信号是独立的,与仪器壳体隔离。绝缘接地信号和壳体之间的耐电压为42
V峰值最大（DC+ AC峰值）。其它接地信号连接到壳体上。 |
|
信道1及信道2的接地 |
--- |
单独隔离 |
--- |
单独隔离 |
| 标准波形 |
正弦波，方波，三角波，斜波，脉冲波，噪声波，谐波，直流 |
| 任意波形 |
| 取样率 |
250 MSa/s |
| 重建率 |
125MHz |
| 内存长度 |
8M 点 |
| 振幅分辨率 |
16 位 |
| 非挥发性内存 |
10组8M 波形(1) |
| 可定义的波形输出 |
任意2 至 8M 点 |
| 触发 |
外部 |
| 内建函数波形 |
Sinc、指数上升、指数下降、高斯、半正弦等等共有65种 |
| 频率特性 |
| 正弦波/方波 |
1uHz至30MHz |
1uHz至20MHz |
| 脉冲波 |
1uHz至25MHz |
1uHz至20MHz |
| 三角波/斜波 |
1uHz至1MHz |
| 分辨率 |
1uHz |
| 准确性 | 稳定度 |
±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ |
| 老化率 |
±1 ppm, per 1 year |
| 误差 |
≦ 1 uHz |
| 输出特性(2) |
| 振幅 | 范围 |
1 mVpp to 10 Vpp ( 50Ω负载)；2 mVpp to 20 Vpp (开路) |
| 准确度 |
± 1%设定下±1 mVpp(于 1 kHz,>10 mVpp) |
| 分辨率 |
0.1 mV 或 4 digits |
| 平坦度 |
0.1dB: <10 MHz ；0.2 dB: 10 MHz 至 30 MHz (相对于1 kHz正弦波于50Ω负载) |
| 单位 |
Vpp, Vrms, dBm, |
| 偏压 | 范围 |
±5 Vpk ac +dc (50Ω负载)；±10Vpk ac +dc (开路) |
| 准确度 |
1% 设定下+ 2 mV+ 0.5%的振幅 |
| 波形输出 | 阻抗 |
50Ω (固定)；> 10MΩ (输出关闭) |
| 输入保护 |
短路保护, 超载继电器自动禁用主输出 |
| 同步输出 | 准位 |
TTL相容于 >1kΩ |
── |
TTL相容于>1kΩ |
── |
| 阻抗 |
50Ω |
| 正弦波特性 |
| 谐波失真(5) |
–60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45
dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～30 MHz, Ampl＞3 Vpp |
| 总谐波失真 |
< 0.2%+0.1mVrms；DC to 20 kHz |
|
寄生噪声 (非谐波)(5) |
–60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave
1MHz～30MHz |
| 相位噪声 |
＜-110dBc/Hz 典型值 ,15kHz偏移, 载波为10MHz |
| 方波特性 |
| 上升/下降时间 |
<8 ns (3) |
| 过激信号 |
< 5% |
| 非对称性 |
周期的1% +1 ns |
| 周期比 |
20.0% 至 80.0% , ≦ 25 MHz ；40.0% 至 60.0% , 25 至 30MHz |
| 抖动率 |
0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz |
| 斜波特性 |
| 线性度 |
峰值输出的＜ 0.1% |
| 对称性 |
0% 至 100%(0.1% 分辨率) |
| 脉冲波特性 |
| 占空比 |
-0.625* [(上升时间-0.6ns)+(下降时间-0.6ns)] |
| 周期 |
周期≧宽度+0.625*[(上升时间-0.6ns) + (下降时间-0.6ns)] |
| 占空比范围 |
0.017% 至 99.983% |
| 占空比分辨率 |
0.00% |
| 脉冲宽度范围 |
20ns至999830s |
| 过激信号 |
<5% |
| 抖动 |
100 ppm + 50 ps |
| 上升及下降时间 |
9.32 ns 至 799,900s (0.01ns 或 3 位数) |
