产品介绍：

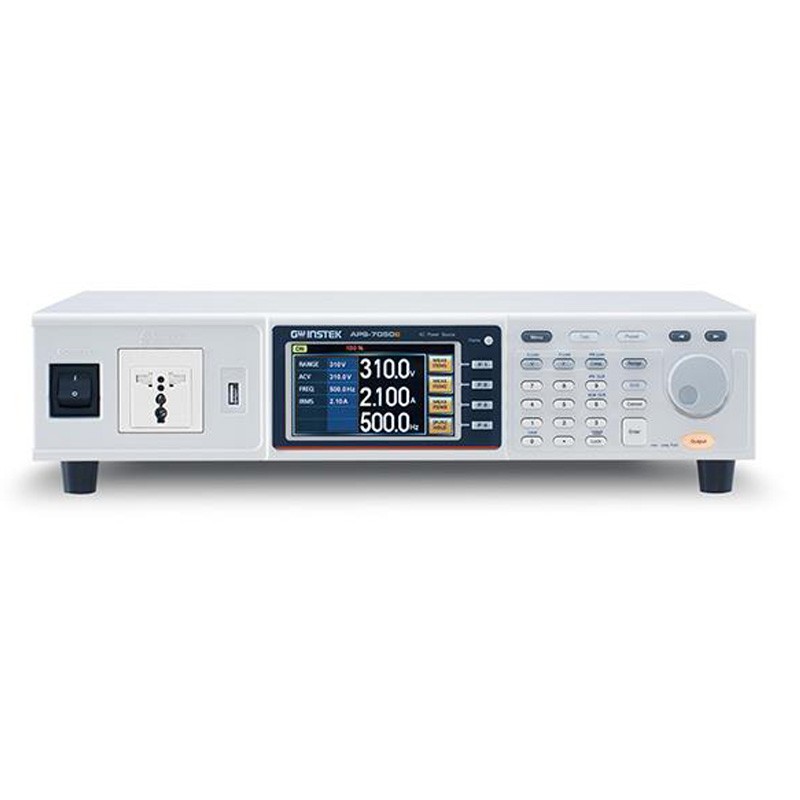

APS-7000E系列线性AC电源高2U，输出频率45~500Hz。APS-7050E最大额定输出500VA、310Vrms、4.2Arms；APS-7100E最大额定输出1000VA、310Vrms、8.4Arms。APS-7000E系列包含6种测量和测试功能(Vrms,
Irms, F, Ipk, W,
PF)，具有类似AC功率计的用户界面。该系列通过增强小电流测量分辨率，尤其适合LED生产和备用模式功率损耗测试。为了满足消费电子中电源电压波动的测试标准，APS-7000E系列不仅提供了一个稳定的AC电源，其特殊的测试模式还可以处理特殊目的或异常的电压和频率。测试模式提供10组存储器，模拟功率中断、电压增强和压降。该系列可以生成电网功率瞬态波形，使用户能够判定在不利条件下的电子产品工作情况。
产品特点：
4.3'' TFT-LCD显示屏
输出能力：
APS-7050E(500VA, 310Vrms, 4.2/2.1Arms)
APS-7100E(1000VA, 310Vrms, 8.4/4.2Arms)
测量功能：电压, 电流, 功率, 电流(peak), 频率, 功率因数
10组测试模式，模拟功率瞬态输出
10组预设，用户可存储10组设置
OPP, OCP和OTP保护
可调的电压、频率和电流限制
通用进线电源
产品规格：
|
型号 |
输出功率 |
输出频率 |
输出电压 |
最大电流 |
|
APS-7050E |
500VA |
45-500Hz |
0-155Vrms/0-310Vrms |
4.2A/2.1A |
|
APS-7100E |
1000VA |
45-500Hz |
0-155Vrms/0-310Vrms |
8.4A/4.2A |
技术指标：
| 型号 | APS-7050E | APS-7100E |
| 额定功率 |
500VA |
1000VA |
| 输出电压 |
0 ~ 310.0 Vrms |
0 ~ 310.0 Vrms |
| 输出频率 |
45.00 ~ 500.0 Hz |
45.00 ~ 500.0 Hz |
|
最大电流(r.m.s) | 0 ~ 155
Vrms |
4.2 A |
8.4 A |
| 0 ~ 310
Vrms |
2.1 A |
4.2 A |
|
最大电流(peak) | 0 ~ 155
Vrms |
16.8 A |
33.6 A |
| 0 ~ 310
Vrms |
8.4 A |
16.8 A |
|
总谐波失真(THD) |
≤0.5% 在45 ~ 500Hz (电阻性负载) |
| 峰值因数 |
≥4 |
| 电压调节率 |
0.1% (%满刻度) |
| 负载调节率 |
0.5% (%满刻度) |
| 响应时间 |
< 100µS |
| 设定值 |
| 电压 | 范围 |
155 Vrms / 310 Vrms / Auto |
| 分辨率 |
0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms |
| 精度 |
± (0.5%设定值 + 2位) |
| 频率 | 范围 |
45 ~ 500 Hz |
| 分辨率 |
0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz |
| 精度 |
± 0.02%设定值 |
| 测量 |
| 电压(r.m.s) | 范围 |
0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms /
155.1 ~ 310.0 Vrms |
| 分辨率 |
0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms |
| 精度 |
± (0.5%读值 + 2位) |
| 频率 | 范围 |
45 ~ 500 Hz |
| 分辨率 |
0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz |
| 精度 |
± 0.1 Hz |
| 电流(r.m.s) | 范围 |
2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 17.5A |
| 分辨率 |
0.01 mA, 0.1 mA, 0.001 A, 0.01 A |
| 精度 |
± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.350 ~ 3.500
A / ± (0.5%读值 + 3位) , 3.500 ~ 17.50 A |
| 电流(peak) | 范围 |
0.0 ~ 70.0 A |
| 分辨率 |
0.1 A |
| 精度 |
± (1%读值 + 1位) |
| 功率(W) | 分辨率 |
0.01 W, 0.1 W, 1 W |
| 精度 |
± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W;
± (0.6%读值 + 2位) , 1000 ~ 9999 W |
| 功率因数 | 范围 |
0.000~1.000 |
| 分辨率 |
0.001 |
| 精度 |
± (2%读值 + 2位) |
| 常规 |
| 预设数 |
10 (0~9数字键) |
| 保护 |
OCP, OPP, OHP和Alarm |
| 环境条件 |
| 工作温度 |
0 ~ +40 ℃ |
| 存储温度 |
-10 ~ +70 ℃ |
| 工作湿度 |
20 ~ 80% RH (无凝结) |
| 存储湿度 |
小于80% RH(无凝结) |
| 输入 |
| 输入电源 |
1ψ AC 115/230 Vac ±15% |
| 尺寸 |
|
430(W)×88(H)×400(D) mm; 约24Kg |
430(W)×88(H)×560(D) mm; 约38Kg |
