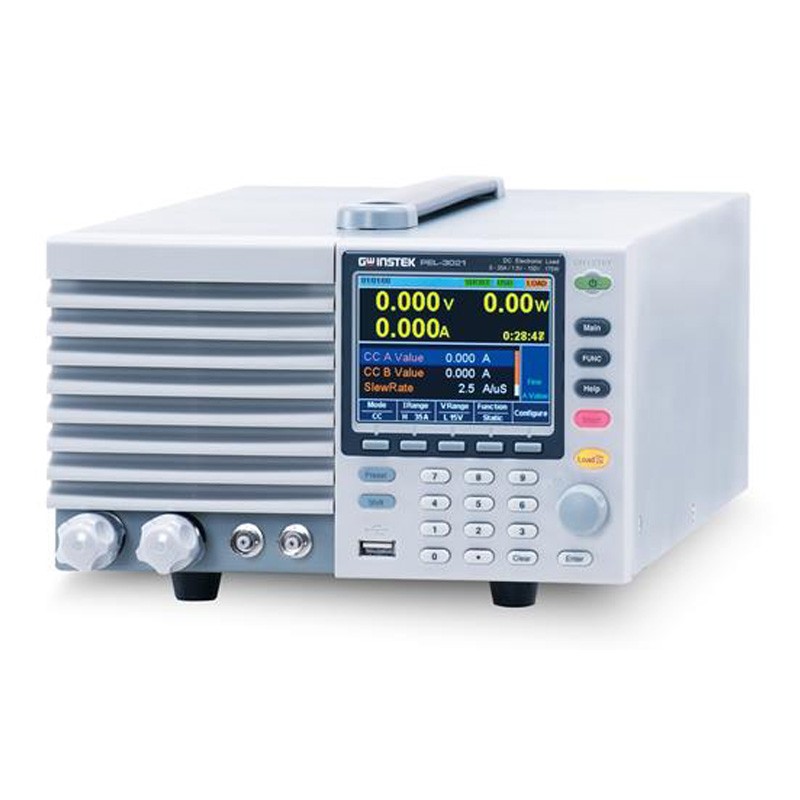

产品介绍：
PEL-3000系列电子负载具有高速斜率和大功率容量，能够满足SPS（开关电源），直流-直流电源转换器，HEV(混合动力电动汽车)电池测试的需求。
PEL-3000系列拥有单通道，有7种操作模式，CV(定电压)，CC(定电流)，CR（定电阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流，上升/下降斜率，电流水平，持续时间和其他参数来编辑负载曲线。
除了USB和GPIB及RS232C的数字接口，还有外部模拟控制接口，该接口允许设置操作参数和监测PEL-3000输出的电压及电流。PEL-3000系列有5种型号，PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W)，最小输入电压是1.5V。功率可以通过并联加载机来提升，连接4台加载机，功率可以达到9.45KW。
PEL-3000系列具备保护机制，如OPP,OCP,OTP,UVP和反极性保护，它们能显著的提高设备的可靠性。提供RS 232C,USB,GPIB和GO/NG标准接口。对于编程控制，LabVIEW驱动和VB,C,C++示例代码是可用的。PEL-3000系列针对产品设计和生产提供一个快速，有效的解决方案。
产品特点：
操作电压（DC）：1.5V-150V
7种操作模式：CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
大功率：并联操作最大可达：56.7KW
高速可调斜率(16A/uS)
高效负载模拟：序列功能
编程功能(Go/NoGo测试）
动态（开关）功能：0.0166Hz-20kHz
软启动功能
短路功能
计时功能
定时功能：1s-999h 59min 59s,关闭
外部通道控制/模拟控制功能
OPP/OCP/OVP/UVP设置可调
3.5" TFT LCD 显示
多种接口：USB 2.0,RS-232/GPIB(选配)
产品规格：
| 型号 | 操作电压 | 操作电流 | 功率 | 标配接口 |
| PEL-3021 | 1.5-150V | 35A | 175W | USB/RS232 |
| PEL-3041 | 1.5-150V | 70A | 350W | USB/RS232 |
| PEL-3111 | 1.5-150V | 210A | 1050W | USB/RS232 |
| PEL-3211 | 1.5-150V | 420A | 2100W | USB/RS232 |
技术指标：
| 型号 | PEL-3021 | PEL-3041 | PEL-3111 | PEL-3211 |
| 工作电压（DC） | 1.5V~150V | 1.5V~150V | 1.5V~150V | 1.5V~150V |
| 电流 | 35A | 70A | 210A | 420A |
| 功率 | 175W | 350W | 1050W | 2100W |
| CC模式 |
| 工作范围 | 0A~35A/0A~3.5A/0A~0.35A | 0A~70A/0A~7A/0A~07A | 0A~210A/0A~21A/0A~2.1A | N/A |
| 设置精度 | ±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s) | N/A |
| CR模式 |
| 工作范围 | 范围 | H/M/L | 23.3336s~400us(42.857mΩ~2.5kΩ) | 46.6672s~800us(21.428mΩ~1.25kΩ) | 140.0016s~2.4ms(7.1427mΩ~416.6667Ω) | N/A |
|
| H/M | 2.33336s~40us(428.566mΩ~25kΩ) | 4.66672s~80us(214.28mΩ~12.5kΩ) | 14.0001s~242.4us(71.427mΩ~4.16667kΩ) |
|
| L | 0.233336s~4us(4.28566mΩ~250kΩ) | 0.46667s~8us(2.1428mΩ~125kΩ) | 1.40001s~24.24ms(714.27mΩ~41.6667Ω) |
| 设置精度 | H/M/L | ±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s) |
| CV模式 |
| 工作范围 | 范围 | H | 1.5V~150V | N/A |
|
| L | 1.5V~15V |
| 设置精度 | 范围 | ±(0.1% of set + 0.1% of f.s) |
| CP模式 |
| 工作范围 | 范围 | H | 17.5W~175W | 35W~350W | 105W~1050W | N/A |
|
| M | 1.75W~17.5W | 3.5W~35W | 10.5W~105W |
|
| L | 0.175W~1.75W | 0.35W~3.5W | 1.05W~10.5W |
| 斜率 |
| 设置范围（CC模式） | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
|
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us |
|
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us |
| 设置范围（CR模式） | 范围 | H | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | N/A |
|
| M | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us |
|
| L | 2.5uA/us~2.5mA/us | 5uA/us~5mA/us | 16uA/us~16mA/us |
| 测量 |
| 电压测量 | 精度 | ±(0.1% of set + 0.1% of f.s) | N/A |
| 电流测量 | 精度 | ±(0.2% of set + 0.3% of f.s) |
| 动态模式 |
| 工作模式 | CC and CR | N/A |
| T1&T2 | 0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms |
| 精度 | 1us/1ms±100ppm |
| 斜率 | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
|
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us |
|
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us |
| 电流精度 | ±0.4%F.S. |
