产品介绍：

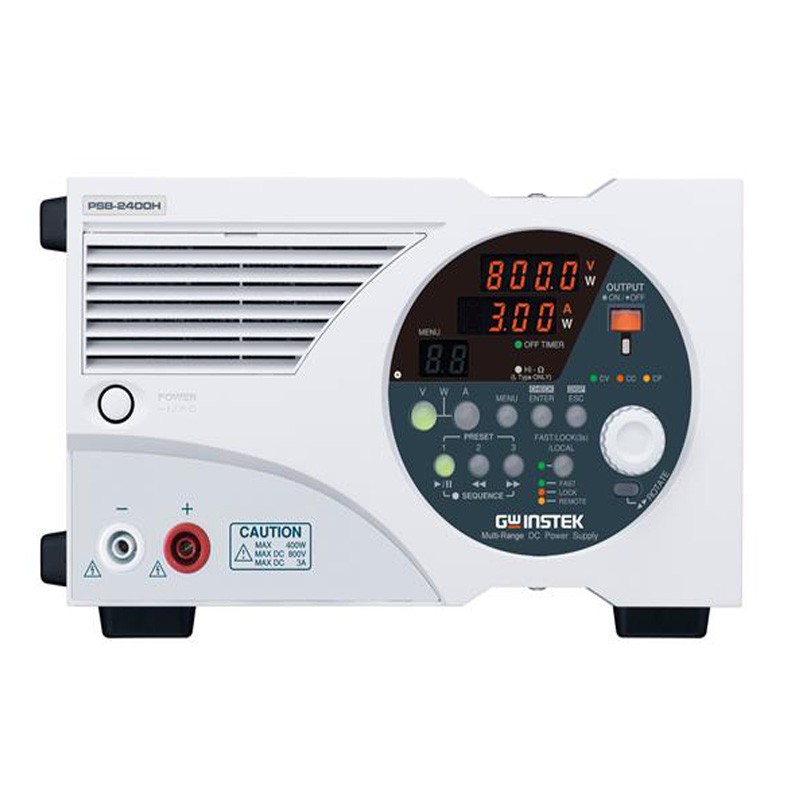

PSB-2000系列是一款高功率密度,
可编程的多量程输出的直流电源供应器。这个系列共有6个机型，其中包括1台加载机。其输出电压范围分别为80V及800V，而输出功率分别为400W及800W。多量程输出的功能允许在额定功率范围内提供较高电压和较大电流的灵活配置。PSB-2000系列可以串联或是并联的连接，以适用于更高电源输出范围的需求。PSB-2000系列提供三组预设功能键可储存经常使用的电压,
电流 和功率设定, 用户可以快速的调用；序列编程功能，可以透过计算机定义由一连串的电压和电流步进所组成的序列, 经由RS232C, USB接口或和选配的GPIB
接口去控制PSB-2000, 产生序列所定义的输出电源,，此功能常被运用来建立标准的测试流程，以验证待测物在操作条件快速变化时对特性的影响。
PSB-2000系列具有过电压及过电流保护，当保护被触发启动时，电源供应器的输出功能将被关闭，以保护待测物。当用来对电池充电时,
Hi-Ω模式可以避免在充电过程中所产生的反向电流损坏电源供应器； PSB-2000
在背板所提供模拟监控与控制功能，可用来监控或控制其电源供应器的输出。PSB-2000的面板可以90度的旋转, 调整垂直或水平位置，达到理想的空间利用率。
产品特点：
输出电压范围:80V/800V; 输出功率: 400W & 800W
90度面板旋转操作(机器可垂直或水平置放),节省桌面空间
多范围定功率输出设计
串并联操作(最多提供2台串联 或 4台并联)
透过用户接口可与PC进行联机,提供序列编程功能
三组预设立即键(可进行常用参数的面板设置)
标准使用PC联机接口: USB / RS-232 / 模拟控制接口
选配PC联机接口: GPIB
产品规格：
|
型号 |
电流 |
电压 |
功率 |
功能 |
通道数 |
标配接口 |
|
PSB-2400L |
40A |
80V |
400W |
开关 |
1 |
USB/RS232 |
|
PSB-2800L |
80A |
80V |
800W |
开关 |
1 |
USB/RS232 |
|
PSB-2400L2 |
40A |
80V |
800W |
开关 |
2 |
USB/RS232 |
|
PSB-2400H |
3A |
800V |
400W |
开关 |
1 |
USB/RS232 |
|
PSB-2800H |
6A |
800V |
800W |
开关 |
1 |
USB/RS232 |
|
PSB-2800LS |
80A |
80V |
800W |
开关 |
1 |
USB/RS232 |
技术指标：
| PSB-2400L | PSB-2800L |
PSB-2400L2 | PSB-2400H | PSB-2800H |
PSB-2800LS |
| 额定输出 |
| 电压 |
0~80V |
0~80V |
0~80V*2CH |
0~800V |
0~800V |
80V |
| 电流 |
0~40A |
0~80A |
0~40A*2CH |
0~3A |
0~6A |
80A |
| 功率 |
400W |
800W |
800W |
400W |
800W |
800W |
| 调节率(CV) |
| 负载 |
额定电压的0.01%±3mV |
额定电压的0.01%±30mV |
N/A |
| 电源 |
额定电压的0.01%±2mV |
额定电压的0.01%±20mV |
| 调节率(CC) |
| 负载 |
额定电流的0.02%±3mA |
额定电流的0.05%±15mA |
N/A |
| 电源 |
额定电流的0.01%±2mA |
额定电流的0.05%±10mA |
|
纹波&噪声(噪声带宽20MHz；纹波带宽1MHz) |
| CVp-p |
90mV |
150mV |
90mV |
250mV(仅限输出电压测量值大于额定电压的1%) |
300mV(仅限输出电压测量值大于额定电压的2%) |
N/A |
| CV rms |
4mV |
6mV |
4mV |
20mV(当电流测量值＜2A)35mV(当电流测量值＞2A) |
25mV(当电流测量值＜2A)40mV(当电流测量值＞2A) |
| CC rms |
30mA |
60mA |
30mA |
15mA |
20mA |
| 编程精度 |
| 电压 |
设定值的0.1%±2位 |
设定值的0.1%±2位 |
N/A |
| 电流 |
设定值的0.2%±2位 |
设定值的0.2%±2位 |
| 功率 |
±10W |
±10W(仅限输出电压测量值大于额定电压的1%) |
| 回读精度 |
| 电压 |
读值的0.2%±2位 |
读值的0.2%±2位 |
N/A |
| 电流 |
读值的0.3%±2位 |
读值的0.3%±2位 |
| 功率 |
读值的0.5%±5位 |
读值的0.5%±Vout×40mA |
| 响应时间 |
|
上升时间(满载/空载) |
50ms |
200ms |
N/A |
| 下降时间(满载) |
100ms |
500ms |
| 下降时间(空载) |
500ms |
1000ms |
|
负载瞬态恢复时间(负载改变50~100%) |
1ms |
7ms |
| 编程分辨率 |
| 电压 |
10mV |
100mV |
N/A |
| 电流 |
10mA |
10mA |
| 功率 |
10W |
10W |
| 测量分辨率 |
| 电压 |
10mV |
100mV |
N/A |
| 电流 |
10mA |
10mA |
| 功率 |
10W |
10W |
| 串行和并行功能 |
| 通道数 |
1 |
1 |
2 |
1 |
1 |
仅PSB-2800L |
| 串行操作 |
最多两台 |
最多两台 |
N/A |
N/A |
N/A |
| 并行操作 |
最多四台 |
最多四台 |
N/A |
最多两台 |
最多两台 |
|
|
|
|
|
|
