产品介绍：

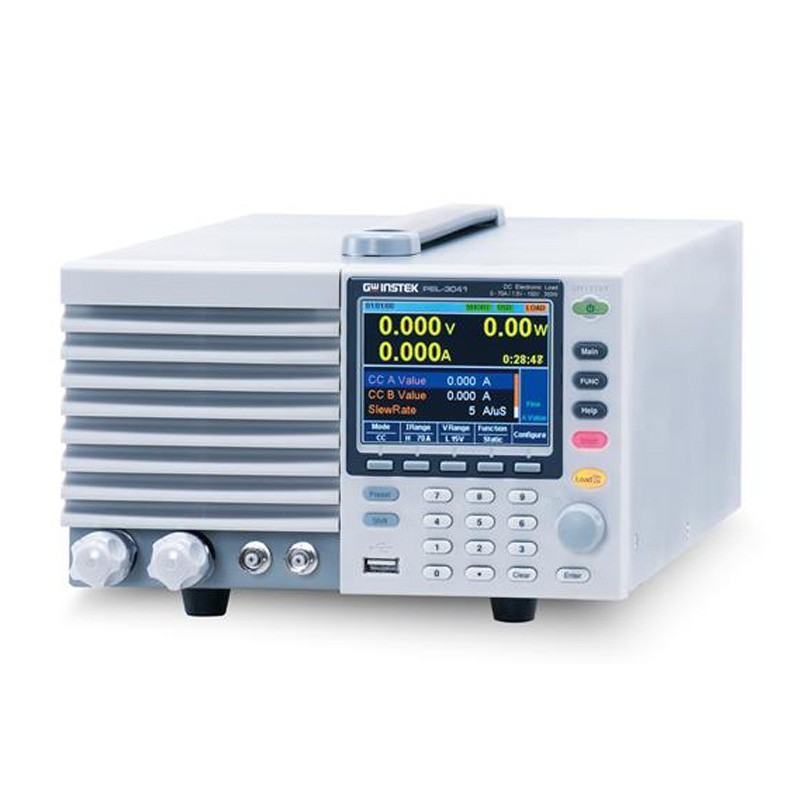

PEL-3000系列是单通道可编程直流电子负载，具有0.01mA电流分辨率和16A /μs Slew Rate，适用于测试商用和工业计算机Server电源与SPS(交换式电源)。对于像云端生态系统这样24小時不间断运行的大型设备，需要一个稳定的大功率电源，功率范围从175W到1050W，以维持Server，Hub和数据存储设备的正常运行。互联网通讯。
由于电信系统数据传输和大规模数据存储需求不断增长，互联网通信基础设备正在快速扩张。这极大地推动了2000W及以上电源供电的电信设备的市场需求。 PEL-3000的灵活功率组合满足当前大功率电源的测试要求。
PEL-3000H可编程直流电子负载，不仅继承了PEL-3000系列的功能和特性，而且为所有PEL-3000H系列提供三个电流范围，并在前面板上增加了电压监控BNC端子。 PEL-3000H系列是单通道可编程直流电子负载，具有800V和0.84A /μs Slew rate，是高压设备测试的合适选择，如EV和HEV车载充电器，DC / DC转换器或高压电池。
产品特点：
操作电压(DC):0~150V(PEL-3000)/ 0~800V(PEL-3000H)
7种操作模式:CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
并联操作最大可达9450W
高速可调斜率(16A/uS)
高效负载模拟:序列功能
程式设计功能(Go/NoGo测试）
动态(开关)功能:0.0166Hz-20kHz
短路功能
前端BNC电压监控功能
软启动功能: Off / On(1~200ms, Res：1ms)
OCP / OVP / OPP / UVP保护模式调整
加载截止时间控制(Auto Load Off Timer):1s~999h 59min 59s或是Off
外部通道控制/模拟控制监控
设定记忆组：100组
3.5 Inch TFT LCD 显示
多介面:USB 2.0 Device / Host , RS-232 , GPIB(选配)
产品规格:
型号 | 电流 | 电压 | 功率 | 标配接口 |
PEL-3021H | 8.75A | 800V | 175W | USB/RS232 |
PEL-3041H | 17.5A | 800V | 350W | USB/RS232 |
PEL-3111H | 52.5A | 800V | 1050W | USB/RS232 |
PEL-3211H | 105A | 800V | 2100W | USB/RS232 |
技术指标：
PEL-3000(H)系列型号
规格适用于 PEL-3000 系列在+ 20°C〜+ 30°C 的环境中热机至少 30 分钟
型号 |
|
| PEL-3021H | PEL-3041H | PEL-3111H | PEL-3211H |
操作电压(DC) | 0V～800V | 0V～800V | 0V～800V | 0V～800V |
电流 | 8.75A | 17.5A | 52.5A | 105A |
功率 | 175W | 350W | 1050W | 2100W |
输入阻抗 | 3.24MΩ | 3.24MΩ | 3.24MΩ | N/A |
最小操作电压 (DC) | 5V at 8.75A | 5V at 17.5A | 5V at 52.5A | 5V at 105A |
2.5V at 4.375A | 2.5V at 8.75A | 2.5V at 26.25A | 2.5V at 52.5A |
CC模式 |
|
|
|
|
|
|
操作范围 | H,M,L | 0A～8.75A | 0A～17.5A | 0A～52.5A | 0A～105A |
0A～875mA | 0A～1.75A | 0A～5.25A | 0A～10.5A |
0A～87.5mA | 0A～175mA | 0A～525mA | 0A～1.05A |
设定精度 | H,M,L | ±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs） |
设定精度(并联) | H,M,L | ±（1.2%set+1.1%fs*3） | ±（1.2%set+1.1%fs） |
分辨率 | H,M,L | 300μA | 0.6mA | 2mA | NA |
30μA | 60μA | 200μA | NA |
3μA | 6μA | 20μA | NA |
