产品介绍:
AFG-100/200系列主要特点为输出振幅2.5Vpp(连接50欧姆负载),频率范围可至25MHz,频率分辨率为1uHz;内建正弦波,方波,三角波及噪声信号。方波可调整占空比范围从1%至99%,可当作脉冲信号应用。使用者可以透过GDS-2000A的FG-APP程序选择内建的66种波形进行任意编辑。AFG-100/200系列可以支持AM/PM/FSK/SUM调变,频率扫描,Burst及耦合功能,适用于各种通讯领域
产品特点:
频率范围 1μHz - 25MHz
提供单/ 双通道以及可切换独立直流电源输出
提供120MSa/s, 10bit, 4k 点任意波信号功能
内置AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
双信道等性能输出, 支持耦合, 跟踪, 相位操作(仅双通道机种AFG-225/225P支持)

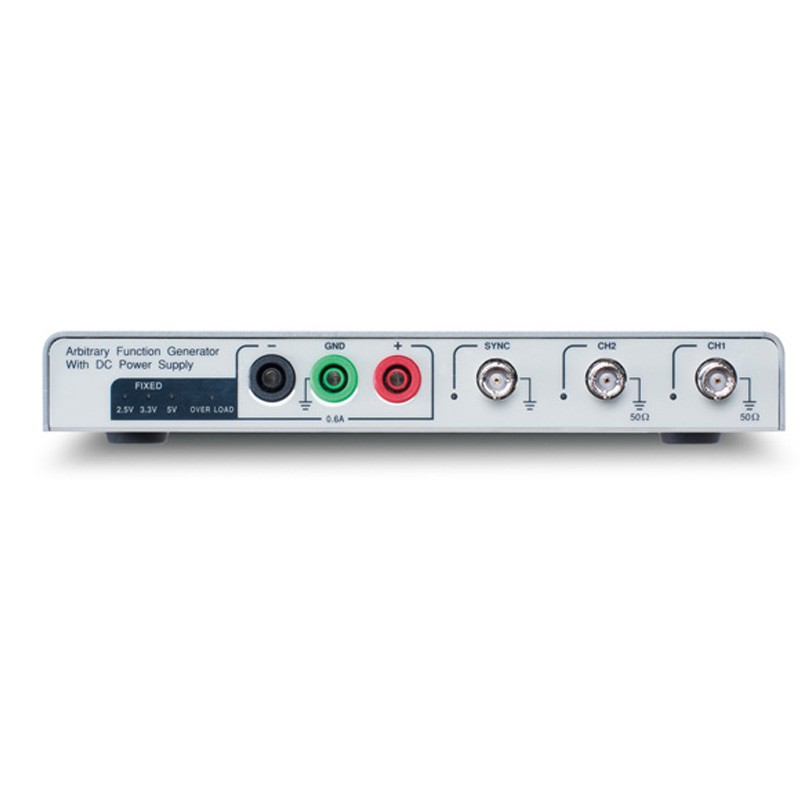

具备独立2.5V, 3.3V, 5V/1A直流电源, 可直接进行数字电路实验(仅AFG-125P/225P支持)
内建USB通讯接口与免费的电脑控制软件
可与GDS-2000A系列示波器无缝整合, 实现示波器, 逻辑分析仪, 信号源以及电源供应器等全方位多功能测试系统
产品规格:
型号 | 频率范围 | 采样率 | 分辨率 | 波形长度 | 通道数 |
AFG-125 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
AFG-125P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
AFG-225 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
AFG-225P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
技术指标:
详细规格 | |||
AFG-125 / AFG-125P | AFG-225 / AFG-225P | ||
输出通道 | 1 | 2 | |
波形 | 正弦波,方波,斜波,脉冲波,噪声波,任意波 | ||
任意功能 | |||
采样率 | 120 MSa/s | ||
重复率 | 60MHz | ||
波形长度 | 4k 点 | ||
振幅分辨率 | 10 位 | ||
非易失性存储器 | 4k 点 | ||
频率特性 | |||
档位 | 正弦波/方波 | 1uHz~25MHz | |
斜波 | 1uHz~1MHz | ||
分辨率 | 1uHz | ||
精度 | 稳定性 | ±20 ppm | |
老化率 | ±1 ppm, 每年 | ||
公差 | ≤1 mHz | ||
输出特性 | |||
振幅 | 档位 | GPA-501 电源: 1mVpp ~ 2.5Vpp (into 50Ω), 2mVpp ~ 5Vpp (开路);USB 电源 : 1mVpp ~ 2Vpp (into 50Ω), 2mVpp ~ 4Vpp (开路) | |
精度 | 设置值±2% ±1 mVpp (at 1 kHz) | ||
分辨率 | 1mV 或 3 位 | ||
平整度 | ±1% (0.1dB) ≤100kHz, ±3% (0.3 dB) ≤5MHz,±5% (0.4 dB) ≤12MHz, ±10%(0.9dB) ≤25MHz(正弦波相对于 1kHz) | ||
单位 | Vpp, Vrms, dBm | ||
偏移 | |||
档位 | GPA-501 电源: ±1.25 Vpk ac +dc (into 50Ω), ±2.5Vpk ac +dc (开路);USB 电源: ±1 Vpk ac +dc (into 50Ω),±2 Vpk ac +dc (开路) | ||
精度 | 设置值的2% + 10mV+ 振幅的0.5% | ||
波形输出 | |||
阻抗 | 50Ω 典型值 (固定), > 10MΩ (禁止输出) | ||
保护 | 短路保护. 过载继电器自动禁用主输出 | ||
正弦波特征 | |||
谐波失真 | ≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ;≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ;≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp | ||
方波特征 | |||
上升/下降时间 | 最大输出≤10ns. (进入50 Ω 负载) | ||
过激 | <2% | ||
不对称 | 周期的1% +5 ns | ||
可变占空比 | 1.0% ~ 99.0% ≤100kHz;10% ~ 90% ≤ 1MHz;50% ≤ 25MHz | ||
斜波特征 | |||
线性度 | < 峰值输出的0.1% | ||
可变对称性 | 0% ~ 100% (0.1% 分辨率) | ||
脉冲波特征 | |||
周期 | 40ns~2000s | ||
脉冲宽度 | 20ns~1999.9s | ||
过激 | <2% | ||
精度 | 0.1%+20ns | ||
抖动 | 20ppm +10ns | ||
AM 调制 | |||
载波波形 | 正弦波,方波,斜波,脉冲波,任意波 | ||
调制波形 | 正弦波,方波,三角波, Upramp, Dnramp | ||
调制频率 | 2mHz ~ 20kHz | ||
深度 | 0% ~ 120.0% | ||
来源 | 内部 | ||
FM 调制 | |||
载波波形 | 正弦波,方波,斜波 | ||
调制波形 | 正弦波,方波,三角波,Upramp, Dnramp | ||
调制频率 | 2mHz ~ 20kHz | ||
峰值偏差 | DC ~ 最大频率 | ||
来源 | 内部 | ||
SWEEP | |||
波形 | 正弦波,方波,斜波 | ||
类型 | 线性或对数 | ||
开始/停止频率 | 1uHz ~ 最大频率 | ||
扫描时间 | 1ms ~ 500s | ||
来源 | 内部 / 手动 | ||
FSK | |||
载波波形 | 正弦波,方波,斜波,脉冲波 | ||
调制波形 | 50%方波占空比 | ||
调制率 | 2mHz ~ 100 kHz | ||
频率范围 | 1uHz ~ 最大频率 | ||
来源 | 内部 | ||
PM | |||
载波波形 | 正弦波,方波,斜波 | ||
调制波形 | 正弦波,方波,三角波,Upramp, Dnramp |
