产品介绍:

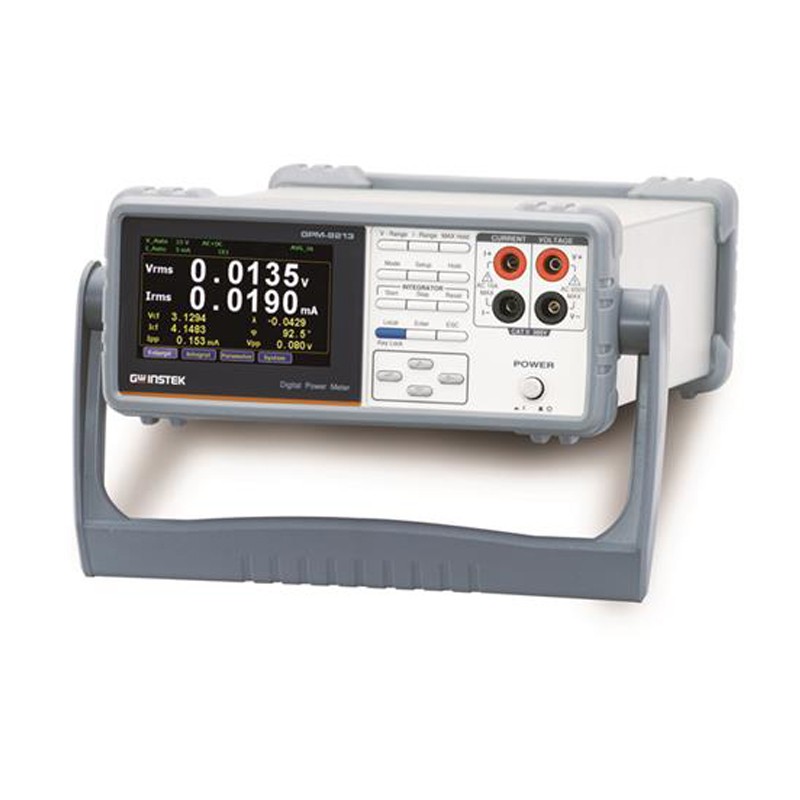

固纬电子– GPM-8213，专为单相(1P/2W)交流电源功率量测设计的数字功率计。该产品采用4” TFT
LCD显示幕、5位数量测显示、提供19种功率量测上相关参数、积分量测功能，并具有高精准的电压/电流/功率量测能力、前/后面板输入端子、多样的通讯接口…等，来协助使用者达成清晰、便捷、准确的功率量测。
GPM-8213提供多达19种功率量测上的相关参数，包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/
IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/
CFI)、视在功率(VA)、无效功率(VAR)、功率因数(PF)、相位角(DEG)外，还可以测量总谐波失真率(THDV/
THDI)，以及高精准的电压/电流/功率量测能力(±0.1%读值±0.1%档位)；并且妥善的利用了TFT
LCD显示幕的优势，除可使用简单模式呈现与传统功率计相同的四个量测参数外，甚至还可显示8种量测参数(2个主要量测+6个监控量测)的模式，不只满足了制程测试上精准度及清晰易读的需要、同时也能符合研发设计和品质验证上多样性的量测应用需求。
针于待测产品需符合IEC 62301/EN
50564待机功率消耗量测时的设备需求，GPM-8213也提供绝佳的量测支援，包括测试频宽可达DC~6kHz、可支援小电流档位至5mA(解析度可达0.1uA)、可满足1uW的功率量测解析度、波峰因素可达3
(半量程可达6)，同时可测量总谐波失真率(至少13阶的电源谐波)。对于一般功率量测时的大电压/大电流量测应用，也提供PT / CT
rate功能可搭配外部比压器(Potential Transformer)或比流器(Current Transformer)以符合量测需求。
另外，在资料撷取和储存方面，除了可以透过标准配备的RS-232C/ USB介面(虚拟COM)/
LAN来编写程式读取外，同时还提供可选购的GPIB介面(需于出厂前加装)，以符合多数使用自动量测系统者的习惯。
产品特点：
4” TFT LCD显示幕
两种数值显示模式
标准画面: 显示2个主测项+6个次测项
简易画面: 显示4个主测项的测试值
符合IEC 62301功率量测时之需求
电压/电流测试频宽可达DC~6kHz
瓦特分辨率最高可达1uW
最小电流档位5mA, 解析度可达0.1uA
电流/电压可测至CF为3的畸形波, 半量程CF可达6
Wh功率时间/Ah电流时间积分功能
具总谐波失真量测
具前面板测试端子
标准介面: RS-232C, USB device, LAN
选购介面: GPIB (须于出厂前安装)
选购配件: GPM-001
产品规格：
| 型号 | 显示 | 档位 | 待机功耗测试 | 标配接口 |
| GPM-8213 | 4寸TFT LCD | 600V/20A | YES | USB/RS-232/LAN |
技术指标:
| 测量特点 | |||
| 输入 | |||
| 项目 | 档位 | ||
| 输入电压 | 600 Vrms | ||
| 输入电流 | 20 Arms | ||
| 输入阻抗(50/60 Hz) | 电压 | 2.4MΩ | |
| 电流 | 5mA - 200mA：500mΩ | ||
| 电流 | 0.5A - 20A：5mΩ | ||
| 最大显示电压 | 700 Vrms | ||
| 最大显示电流 | 25 Arms | ||
| 最大允许绝缘电压 | 300 V | ||
| 低频滤波器 | 截止频率 | 500 Hz | |
| 参数 | |||
| 同步频率 | 45Hz ~ 6kHz | ||
| 平均次数 | 1, 2, 4, 8, 16, 32, 64 | ||
| 显示项目(标准模式) | 8个项目(同时) | ||
| 显示项目(简易模式) | 4个项目(同时) | ||
| 显示位数 | 5 | ||
| 电压转换器 (PT ratio) | 1 ~ 9999.999 | ||
| 电流转换器 (CT ratio) | 1 ~ 9999.999 | ||
| 量测项目 | 电压、电流、有效功率、视在功率、无效功率、功率因素、相位角、频率、积分电流、积分功率、正积分功率、负积分功率、积分时间、电压波形因素、电流波形因素、峰值电压、峰值电流、总谐波失真 | ||
| 量测显示符号 | Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI | ||
| 电压量测 | |||
| 量测档位 | CF=3 | 15V, 30V, 60V, 150V, 300V, 600V | |
| CF=6 | 7.5V, 15V, 30V, 75V, 150V, 300V | ||
| 波形因素 | 3, 6 | ||
| 准确度 | 有效范围 | 档位的1 % ~ 105 % | |
| DC | ±(0.2 % 读值 + 0.2 % 档位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 读值 + 0.1 % 档位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 读值 + 0.2 % 档位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 档位 | ||
| 滤波器开启 | 增加误差 0.3 %读值@ 45Hz to 66Hz | ||
| 温度影响 | 5-18˚C / 28-40˚C | 增加 ±0.03%读值 /˚C | |
| 残留噪声 | 0.5 % 档位 | ||
| 电流量测 | |||
| 量测档位 | CF=3 | 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A | |
| CF=6 | 2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A | ||
| 波形因素 | 3, 6 | ||
| 准确度 | 有效范围 | 档位的1 % ~ 105 % | |
| DC | ±(0.2 % 读值 + 0.2 % 档位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 读值 + 0.1 % 档位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 读值 + 0.2 % 档位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 档位 | ||
| 滤波器开启 | 增加误差0.3 % 读值@ 45Hz to 66Hz | ||
| 温度影响 | 5-18˚C / 28-40˚C | 增加 ±0.03% 读值 /˚C | |
| 残留噪声 | 0.5 % 档位 | ||
| 功率量测 | |||
| 准确度 | 有效范围 | 档位的1 % ~ 110 % | |
| DC | ±(0.2 % 读值 + 0.2 % 档位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 读值 + 0.1 % 档位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 读值 + 0.3 % 档位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 档位 | ||
| 滤波器开起 | 增加误差 0.3 % 读值@ 45Hz to 66Hz | ||
| 温度影响 | 5-18˚C / 28-40˚C | 增加 ±0.03% 读值 /˚C | |
| 频率测量 | |||
| 量测范围 | 滤波器开启 | 30.000Hz to 499.99Hz | |
| 滤波器关闭 | 30.000Hz to 9.9999kHz | ||
| 量测项目 | 电压、电流 | ||
| 有效输入范围 | 输入电压文件位的10% ~ 105% | ||
| 准确度 | ±(0.06 % 读值) | ||
| 积分测量 | |||
| 积分器 | 准确度 | ±(电压或电流准确度 + 0.1 % 读值) | |
| 定时器 | 范围 | 0 时 0 分 ~ 9999 时 59 分 | |
| 准确度 | ±0.01% ±1秒 | ||
