YD2828A
四参数显示,任意参数组合，多达12种测量参数
7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB
0.05%的基本测量准确度，最高达50次每秒的测试速度
20Hz—1MHz测试频率, 分辨率10 mHz
30 Ω, 100 Ω, 50Ω,10 /CC四种不同信号源输出阻抗
内建比较器, 10档分选及档计数功能
内部100组设定文件、U盘500组测试文件保存或调用
图形扫描分析功能，支持频率/电平/偏置扫描
性能特点：
1. 四参数显示,任意参数组合，多达12种测量参数；
2. 7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB
3. 0.05%的基本测量准确度，最高达50次每秒的测试速度
4. 20Hz—1MHz测试频率, 分辨率10 mHz
5. 测试电压或电流的自动电平控制ALC功能
6. 30Ω,100Ω,50Ω,10/CC四种不同信号源输出阻抗
7. 内建比较器, 10档分选及档计数功能
8. 图形扫描分析功能，支持频率/电平/偏置扫描，轻松帮你把器件性能解剖
9. 10点列表扫描功能,
10.内部0V, 1.5V, 2V直流偏置电压源
11.2m/4m测试电缆扩展（选件）
12.可选±10V（±100mA）及1 A内部直流偏置源
13.内部100组设定文件保存或调用，U盘500组测试文件保存或调用
14.可通过USB HOST来实现仪器软件版本的升级和更新
15.U盘可支持格式FAT16, FAT32文件系统

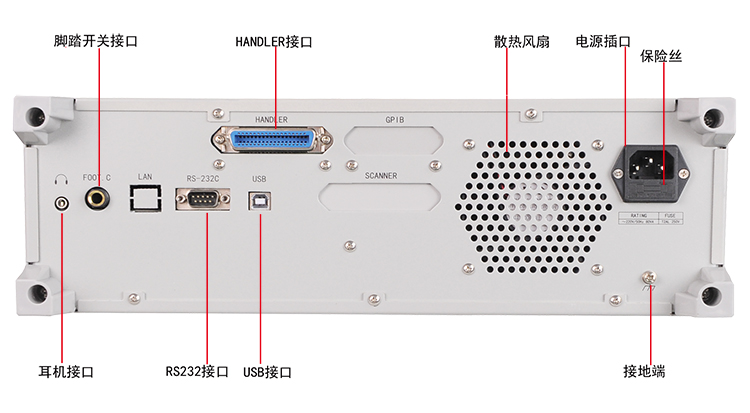

16.标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口
规格参数：
|
测量功能 |
|
| 型号 | YD2828A |
|
测试频率 |
20Hz－1MHz，1mHz分辨率 |
| 测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ,DCR |
| 基本测量准确度 | 0.05% |
|
等效电路 |
串联, 并联 |
|
数学功能 |
绝对值偏差, 百分比偏差 |
|
量程方式 |
自动, 保持, 手动选择 |
|
触发方式 |
内部, 手动, 外部, 总线 |
|
测量速度（≥1kHz） |
快速: 50次/秒, 中速: 12次/秒, 慢速: 3次/秒 |
|
平均次数 |
1—255 |
|
延时时间 |
0—60s, 以1ms步进 |
|
校准功能 |
开路/ 短路/ 负载 |
|
测试端配置 |
五端 |
|
列表扫描 |
10点列表扫描功能 |
|
显示方式 |
直读，Δ，Δ%，V/I（被测电压/电流监视） |
|
显示器 |
800×480 RGB7英寸16: 9 TFT LCD显示器 |
|
测试信号 |
|
|
输出阻抗 |
30 Ω, 100 Ω, 50Ω, 10 /CC可选择 |
|
测试信号电平 |
正常： 5mV-2V, 1mV步进 |
|
恒电平：10mV-1V, 1mV步进 |
|
|
偏置源 |
内部：0V, 1.5V, 2V |
|
显示范围 |
|
| |Z|, R, X |
0.01mΩ —99.9999MΩ |
| DCR |
0.01mΩ —99.9999MΩ |
|
|Y|, G, B |
0.00001µS —99.9999S |
|
C |
0.00001pF —9.9999F |
|
L |
0.00001µH —9999.99H |
|
D |
0.00001 —9.9999 |
|
Q |
0.00001 —9999.9 |
|
θ(DEG) |
-179.999º —179.999º |
|
θ(RAD) |
-3.14159 —3.14159 |
|
其 他 |
|
|
比较器功能 |
十档：（九档合格，一档不合格），另有一个附属档AUX |
|
存储器 |
10组内部仪器设定供存储/调用 |
|
接口 |
标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口 |
