YD2829XB-20
7英寸16：9 TFT LCD显示器
分辨率800×480 RGB
简洁、淡雅的外观设计

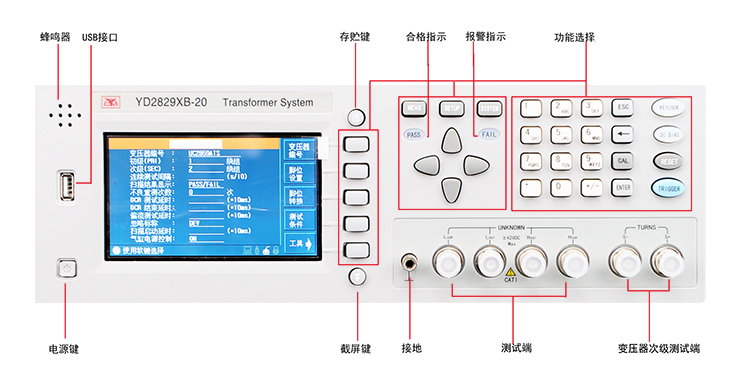

灵活、便捷的面板操作
测试频率最高1MHz 分辨率10mHz
宽阔的信号幅度范围5mV-10Vrms
分辨率100μV
快测试速度达150次/秒
性能特点：
1. 7英寸16：9 TFT LCD显示器，分辨率800×480 RGB；
2. 简洁、淡雅的外观设计，灵活、便捷的面板操作；
3. 专为网络变压器设计的LED、二极管正反相测试，满足网络变压器参数完整测试需求；
4. 测试频率最高1MHz 分辨率10mHz；
5. 宽阔的信号幅度范围5mV-10Vrms 分辨率100μV；
6. 快测试速度达150次/秒；
7. 更宽的阻抗测量范围与更好的小信号测试稳定性；
8. 先进的高圈数比和弱耦合变压器测试能力；
9. 先进的DCR测试能力，大大提高低电阻变压器绕组的DCR测试能力；
10.单屏可显示全部扫描测试结果，无需翻页；
11.10Ω、30Ω、100Ω、10/100、10/CC多种不同信号源输出阻抗；
12.可选配0-100mA/0-10V偏置电源及1A偏流源；
13.灵活的时间标记系统，文件设定、校准偏差与扣除时间均可记忆和显示；
14.对选定的扫描参数进行多档分选；

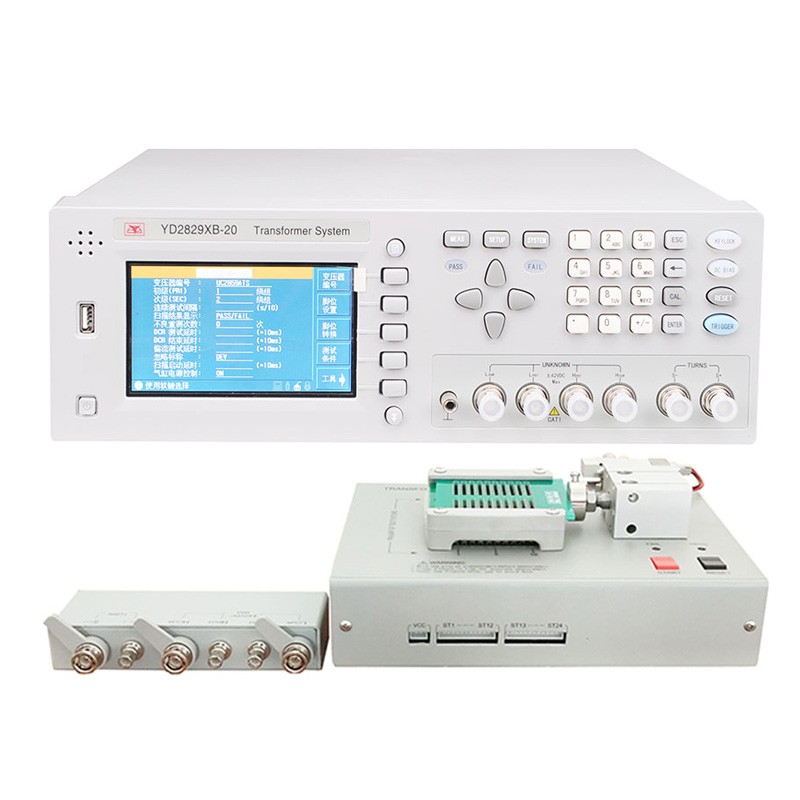

15.扫描盒继电器自检功能，保证扫描盒的可靠工作；
16.灵活的偏差扣除方式；
17.多种不良品处理方式机内100组设定文件保存，海量U盘设定文件保存能力；多种文件搜索模式：模糊搜索和精确搜索等；
18.以CSV GIF格式保存测试数据和图像于USB存储器；
19.提供PC级仪器测试设定文件编程能力（选件）；
20.可通过USB HOST来实现仪器软件版本的升级和更新；

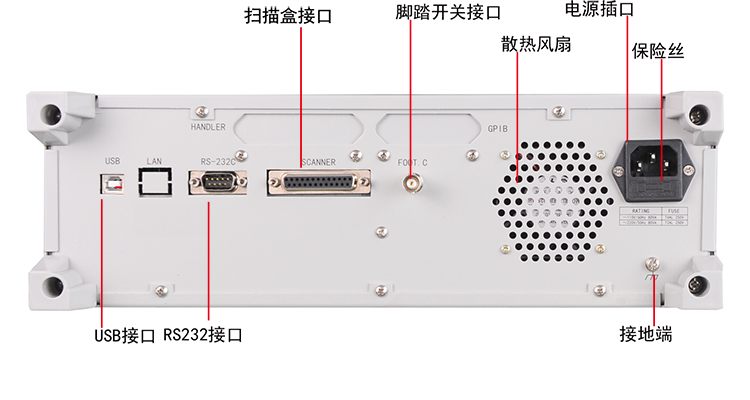

21.多种接口方式支持上位机通讯；支持通过LAN接口实现多台仪器联网；
规格参数：
| 测量功能 |
显示范围 | ||
|
测试频率 |
20Hz-1MHz |
Z,R,X |
0.01mΩ-99.9999MΩ |
|
变压器测试参数 |
圈数比,圈数,相位,电感,电容,漏感,品质因数 |
DCR |
0.01mΩ-99.9999MΩ |
|
交流电阻,直流电阻,平衡,引脚短路,LED测试 |
圈数比显示范围 |
1:0.001-1000:1 | |
|
输出阻抗 |
30Ω,100Ω,10/100,10/CC可选择 |
Y,G,B |
0.00001uS-99.9999S |
|
测试信号电平 |
正常:5mV-2V 准确度:10%,1mV步进 |
C |
0.00001pF-9.9999F |
|
恒电平:10mV-1V准确度:5%,1mV步进 |
L |
0.00001uH-9999.99H | |
|
直流偏置电源 |
内部 0V,1.5V,2V准确度:1% |
D |
0.00001-9.9999 |
|
基本测量准确度 |
Q |
0.00001-9999.9 | |
|
LCRZ |
0.05% |
(DEG) θ |
-179.999°-179.999° |
|
DCR,圈数比 |
0.1% |
(RAD) θ |
-3.14159-3.14159 |
|
等效电路 |
串联,并联 |
其他 | |
|
数学功能 |
绝对值偏差,百分比偏差 |
存储器 |
100组内部存储, U盘外部扩展 |
|
量程方式 |
自动,保持,手动选择 |
接口 |
标配RS232C、HANDLER |
|
触发方式 |
内部,手动,外部,总线 |
USB HOST可选GPIB,LAN | |
|
测量速度 |
超快速:150次/秒 |
电源 |
198V-240V AC |
|
(>=1kHz) |
超速:90次/秒,中速:12次/秒,慢速:3次/秒 |
温湿度 |
0℃-40℃ 20%-80%RH |
|
平均次数 |
1-255 |
体积 |
398×129×370（mm) |
|
延时间 |
0-60秒,以1mS步进 |
重量 |
9Kg |
|
校准功能 |
开路/短路/负载 | ||
|
测试端配置 |
五端 | ||
|
显示方式 |
直读,百分比 | ||
