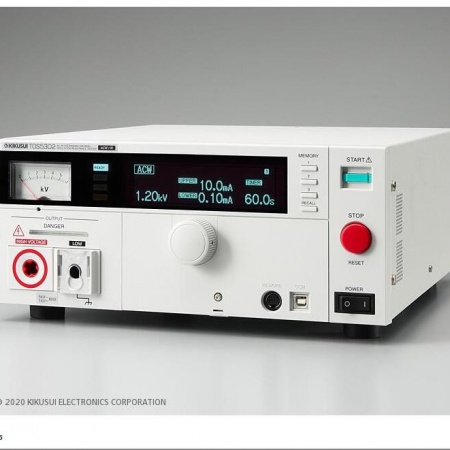

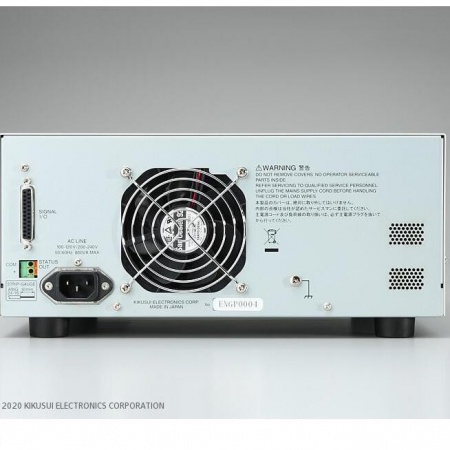

菊水TOS5301 程控交直流耐压测试仪
概要
「TOS5300系列」是对电器产品必须进行安全确保4项测试中的耐电压测试，绝缘阻抗测试的测试仪器。输出为5kV/100mA（AC），6kV/10mA（DC），基于在IEC，EN，UL，VDE，JIS等各国安全规定或电器产品安全法的要求之上，可对电子器械，电子部品进行耐电压/绝缘阻抗测试。还有，采用了最新研发的开关放大器，使测试电压的安定性更高。因为不受AC输入端电压和频率变化的影响，可保持安定的输出电压，所以在电源环境不安定的区域也可进行安定，安心的测试。 装备有充实的对应各式各样用户要求的机能。这是一款基于操作性·实用性·安全性·低价格为一体，性价比高的新机种。
特长
搭载新开发的高效率PWM开关放大器！
不受AC电源的变动影响，可输出安定的高电压。可安心地在电源变动较大的地区使用，进行高信赖性的测试。（输入电压变动率±0.3%）
可以对施加电压进行时间控制
搭载输出电压的上升时间/下降时间的控制！
对应规格测试，以及防止对被测物产生不良影响。
追求更高的安全性和便利性
控制部・输出端子的全面改良！
输出端子无突起物，装备有新型LOW端子还对操作面板安装有保护盖等，追求生产现场的高安全性和便利性。
TOS300系列的数据取得(免费软件)
“Data Acquisition for TOS5300”是一种能够统计和管理本公司TOS5300系列耐电压测试仪试验结果的软件。使用“Data Acquisition for TOS5300”后，可轻而易举地完成数据的存储、检索、印刷等各项操作，并可便于经由PC执行和停止试验。
[OS] Windows7/Vista/ XP
对应国际范围的输入电压
可对应全球性使用范围！
不受输入电源变化的影响，即可在海外工厂使用。
可选择输出频率！
不依存输入侧电源的环境。可提供50Hz/60Hz频率的安定测试电压。
轻量・紧凑
提高工作效率！
重量约15Kg，比以前的产品轻40%
※TOS5300和TOS8870A的比较

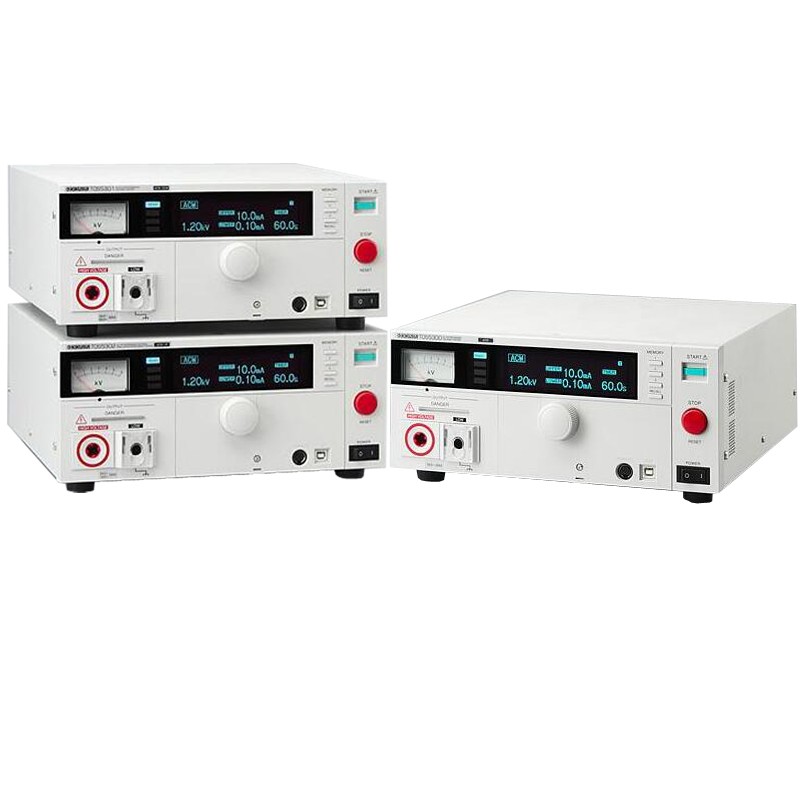

阵容
| 型号 | 规格 |
|---|
| TOS5300 | 实现高稳定输出的PWM放大器方式、5kV/100mA（500VA）的交流耐电压测试、±1.5％ of reading的高精度测量（电压表500V以上、电流表1mA以上时）、上升时间/下降时间控制、键盘锁定＆操作部保护、搭载USB连接口
|
| TOS5301 | 实现高稳定输出的PWM放大器方式、5kV/100mA（500VA）的交流耐电压测试、6kV/最大输出50W的直流耐电压测试仪、±1.5％ of reading的高精度测量（电压表500V以上、电流表1mA以上时）、上升时间/下降时间控制、键盘锁定＆操作部保护、搭载USB连接口
|
| TOS5302 | 实现高稳定输出的PWM放大器方式、5kV/100mA（500VA）的交流耐电压测试、25V～1000V（7档位）、500V以上,最大达5.00GΩ的绝缘电阻测试、±1.5％ of reading的高精度测量（电压表500V以上、电流表1mA以上时）、上升时间/下降时间控制、键盘锁定＆操作部保护、搭载USB连接口
|
|
选购件 (关联产品)
TL31-TOS 安全相关试验设备用选购件
高电压测试引线（Max.AC5kV／1.5m）对应机种：TOS53XX
TL32-TOS
安全相关试验设备用选购件
高电压测试引线（Max.AC5kV／3m）对应机种：TOS53XX
HP01A-TOS 安全相关试验设备用选购件高电压测试探针（Max.AC4kV·DC5kV／1.8m）、※TOS53XX,TOS93XX需要转换适配器［型号名称：DD-5P/9P］
HP02A-TOS 安全相关试验设备用选购件高电压测试探针（Max.AC4kV·DC5kV／3.5m）、※TOS53XX,TOS93XX需要转换适配器［型号名称：DD-5P/9P］
RC01-TOS 安全相关试验设备用选购件远程控制箱（用于单手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P］、※TOS53XX, TOS93XX需要转换适配器［型号名称：DD-5P/9P］
RC02-TOS 安全相关试验设备用选购件
远程控制箱（用于双手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P］、※TOS53XX,TOS93XX需要转换适配器［型号名称：DD-5P/9P］
DD-5P/9P 安全相关试验设备用选购件用来远程控制箱(RC01-TOS或者RC02-TOS)或者高电压测试探针（HP01A-TOS或者HP02A-TOS ），※被把跟TOS53XX,TOS93XX连接起来的改变缆
TU01-TOS 安全相关试验设备用选购件外部控制I / O连接器转换单元（25PIN -14PIN）
PL02-TOS 安全相关试验设备用选购件
警示灯单元（用于TOS9200、TOS9201、TOS93XX）
KRA4-TOS 机柜适配器
机柜适配器（英制尺寸）对应机种：TOS53XX
KRA200-TOS 机柜适配器
机柜适配器（米制尺寸）对应机种：TOS53XX
