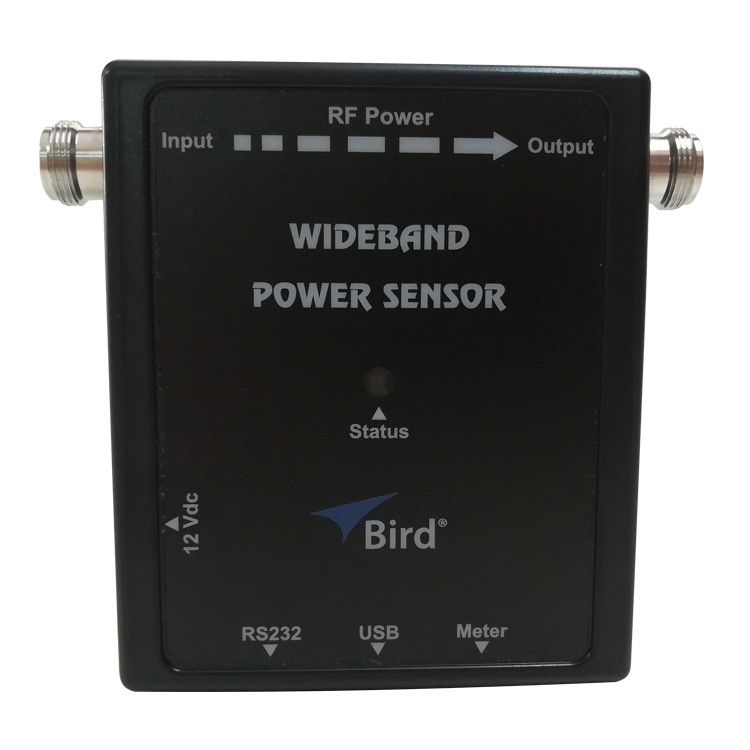

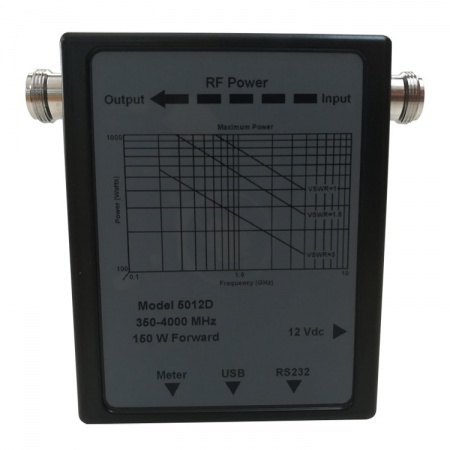

Bird鸟牌5012D功率测试仪350-4000MHZ/150W通过式射频功率传感器
150mW-150W平均，400W峰值宽带RF功率传感器
5012D射频功率传感器不需要现场校准，每年只需要校准一次，并且可以追溯到美国国家标准技术研究院（NIST）。WPS以优异的精度直接测量真实平均功率，峰值功率和占空比，并使用这些精确的测量结果来计算各种其他重要因素，例如VSWR，回波损耗，反射系数，波峰因数，平均突发功率和CCDF。
随附的附件：用户手册，VPM3-虚拟功率计软件和手册，10英尺USB电缆。
产品规格:
| 编号 |
| 5012D |
| 项目名称 |
| 宽带射频功率传感器 |
| 频率范围 |
| 350 MHz-4.0 GHz |
| 功率范围 |
| 150毫瓦-平均150瓦，峰值400瓦 |
| 插入式驻波比 |
| 从0.35到2.5 GHz小于1.05从 |
| 2.5到4 GHz小于1.10 |
| 插入损耗 |
| 在0.35至1.0 GHz范围内<0.05 dB在 |
| 1至4 GHz范围内<0.1 dB |
| 方向性 |
| 高达3.0 GHz时为30 dB |
| 从3.0到4.0 GHz时为28 dB |
| 平均功率 |
| 平均正向功率范围： 150 mW-平均150 W峰值，400 W峰值 |
| *精度，平均正向功率： 读数的±4％，+ 0.05 W |
| 反射测量的最小正向功率： 0.5W |
| 回波损耗： 0.0至23 dB |
| VSWR： 1.15至99.9 |
| 突发平均功率 |
| 突发平均正向功率范围： 4 W-150瓦平均 |
| 突发宽度： 1μs至5 ms |
| 重复频率： 5 Hz，最小 |
| 占空比（D） ：.002至1.0 |
| *精度，突发平均功率： 读数的±6％， + 0.05瓦 |
| 峰值包络功率范围 |
| 4.0-400瓦 |
| 精度-峰值包络功率 |
| 猝发宽度> 200μs： 读数的±7％，+ 0.20 W |
| 1μs<猝发宽度<200μs： 读数的±10％，+ 0.40 W |
| 0.5μs<猝发宽度<1μs： 读数的±15％，+ 0.40 W |
| 突发宽度<0.5μs： 读数的±20％，+ 0.40 W |
| 波峰因数 |
| 波峰因数测量范围： 150mW-150瓦 |
| *精度，波峰因数： 峰值和平均功率精度的线性和 |
| 互补累积分布函数 |
| CCDF测量范围： 0.1至100％ |
| 阈值测量范围： 4.0-400 W |
| 测量不确定度： ±2％ |
| *电平设置精度： 峰值包络功率精度+ 2.0％ |
| 连接器 |
| N型母头 |
| 电源供应 |
| USB端口：少于一个低功率 |
| USB负载DC输入连接器：小于0.1A时为7-18 VDC |
| 阻抗Ω |
| 50（标称） |

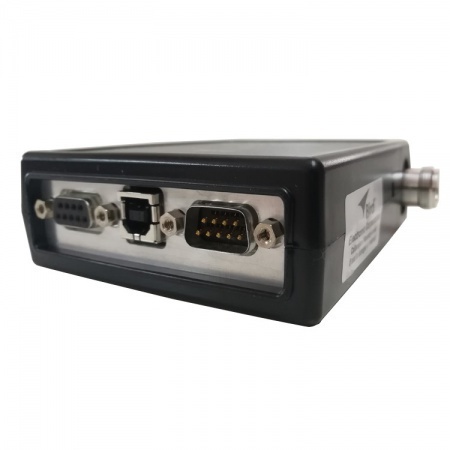

| 接口 |
| DPM接口： DB9专有接口 |
| PC接口（1）： RS-232、9600波特，无奇偶校验，8个数据位，1个停止位，DB9 |
| PC接口（2）： USB 2.0 Type B |
| 重量 |
| 最大1.2磅 |
| 尺寸高x宽x深 |
| 4.8 x 4.6 x 1.3英寸 |
| （122 x 117 x 33毫米） |
| 数据记录 |
| 需要5000-XT或VPM3 |
| 工作温度 |
| -10至+50°C（+14至+122°F） |
| 储存温度 |
| -40至+80°C（-40至+176°F） |
| 机械冲击和振动 |
| IAW MIL-PRF-2880F 3级 |
| CE认证 |
| EMC EN 61326-1-2006 |
