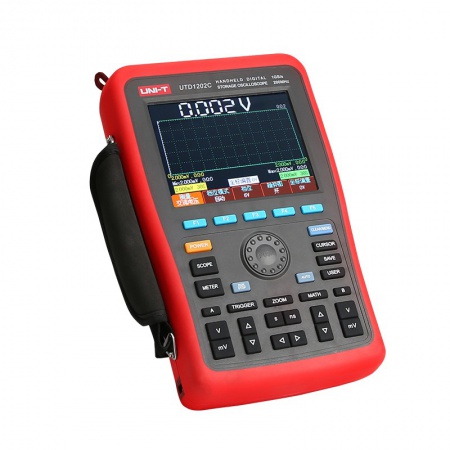

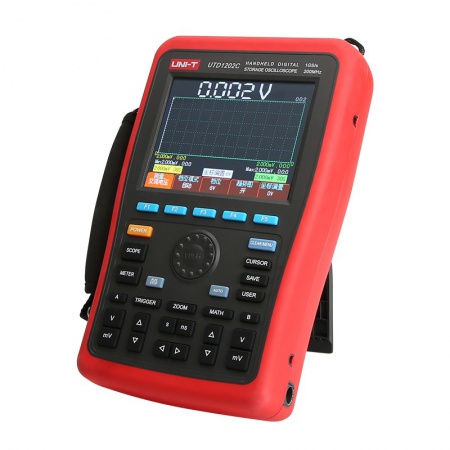

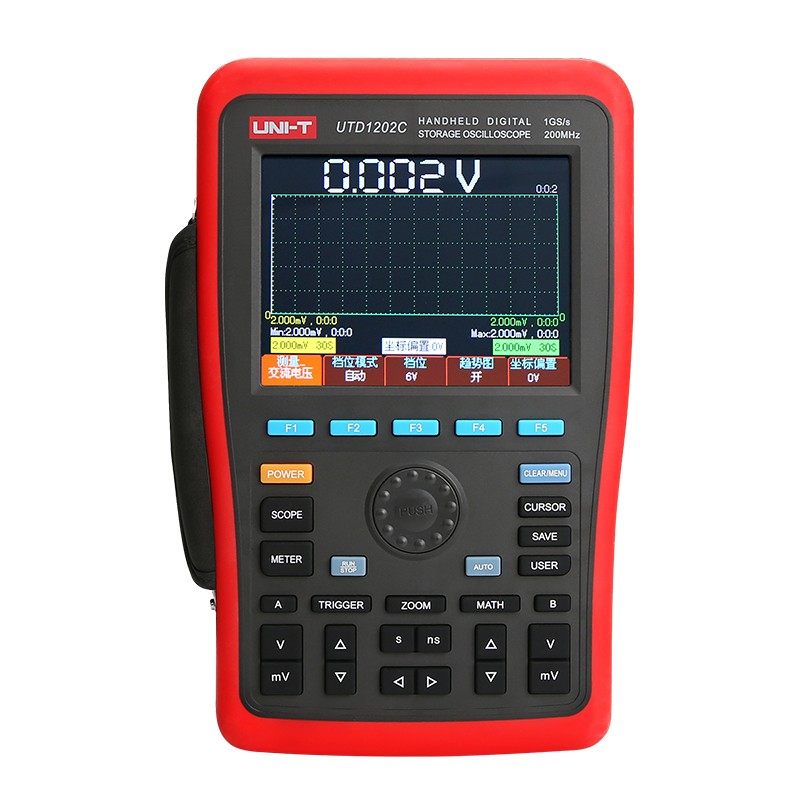

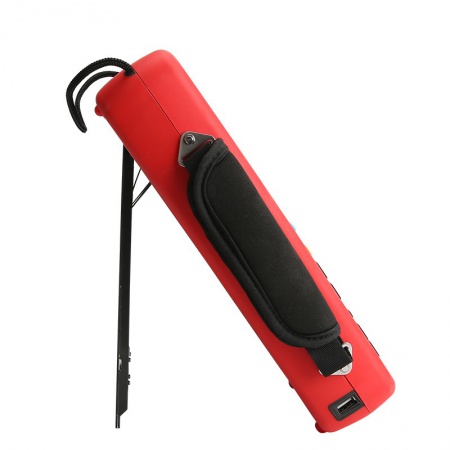

型号：UTD1202C手持式数字存储示波器
产品介绍：
UTD1000C列手持式数字存储示波器实现了易用性、优异的技术指标及众多功能性的完美结合，可帮助用户更快的完成测试工作。标度和位置旋钮提供了直观的操作，符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉数字手持式数字存储示波器的操作，即可熟练使用。
产品特性及特点：
1、自动波形、状态设置；
2、波形、设置、界面存储以及波形和设置再现；
3、屏幕拷贝功能；
4、精细的视窗扩展功能，精确分析波形细节与概貌；
5、独特的波形录制、存储和回放功能；
6、高清晰彩色5.7寸液晶显示器，320×240分辨率，可黑白显示；
7、多种波形数学运算功能(包括：加，减，乘，除)；
8、万用表功能；
9、U盘升级功能。
技术指标：
|
基本功能 |
UTD1202C |
|
通道数 |
2 |
|
带宽 |
200MHz |
|
最大采样率 |
1GS/s |
|
上升时间 |
≤1.8ns |
|
存储深度 |
7.5 kpts |
|
垂直灵敏度(V/div) |
5mV-50V/div |
|
时基范围(s/div) |
2ns/div-50s/div |
|
存储方式 |
设置，波形，位图 |
|
触发方式 |
边沿，脉宽，视频，交替 |
|
接口 |
USB HOST / 选配:USB OTG |
|
万用表指标 |
量程 |
精度 |
|
直流电压 (V) |
600mV/6V/60V/600V/1000V |
±（1%+5） |
|
交流电压 (V)(45Hz～400Hz) |
600mV/6V/60V/600V/700V |
±（1.2%+5），频率:＜200Hz |
|
±（1.5%+5），频率:≥200Hz |
|
直流电流 (A)(外接转换器) |
6mA/60mA/600mA |
±（1.2%+5） |
|
6A |
±（1.5%+5） |
|
交流电流 (A) (45Hz～400Hz)(外接转换器) |
6mA/60mA/600mA |
±（2%+5） |
|
6A |
±（2.5%+5） |
|
电阻(Ω) |
6kΩ/60kΩ/600kΩ |
±（1.2%+5） |
|
600Ω/6MΩ/60MΩ |
±（1.5%+5） |
|
电容 (F) |
6nF/6mF |
±（5%+10） |
|
60nF/600nF/6μF/60μF/600μF |
±（4%+5） |
|
最大显示 |
5999 |
|
自动量程 |
√ |
|
一般特征 |
|
|
电源 |
锂电池：7.4V 4400mAh； |
|
直流适配器：100～240V 50/60Hz 输入, 9V 4A输出 |
|
显示 |
5.7英寸64K色 TFT LCD ,320×240 |
|
机身颜色 |
红+灰 |
|
机身重量 |
1.8 kg |
|
机身尺寸(W×H×D) |
268mm × 168 mm × 60mm |
|
标准配件 |
两支探头（1:1/ 1:10可切换），电流电压转换器×2，电源线，直流适配器，万用表笔，软件光盘 |
|
标准包装 |
纸箱，布包，中文说明书 |
|
标准包装数量 |
4 台 |
|
标准包装尺寸(L×W×H) |
500mm × 400mm × 320mm |
|
标准包装箱毛重 |
10.8 kg |
|
可选配件 |
|
UTD1202C 选配：USB OTG |
