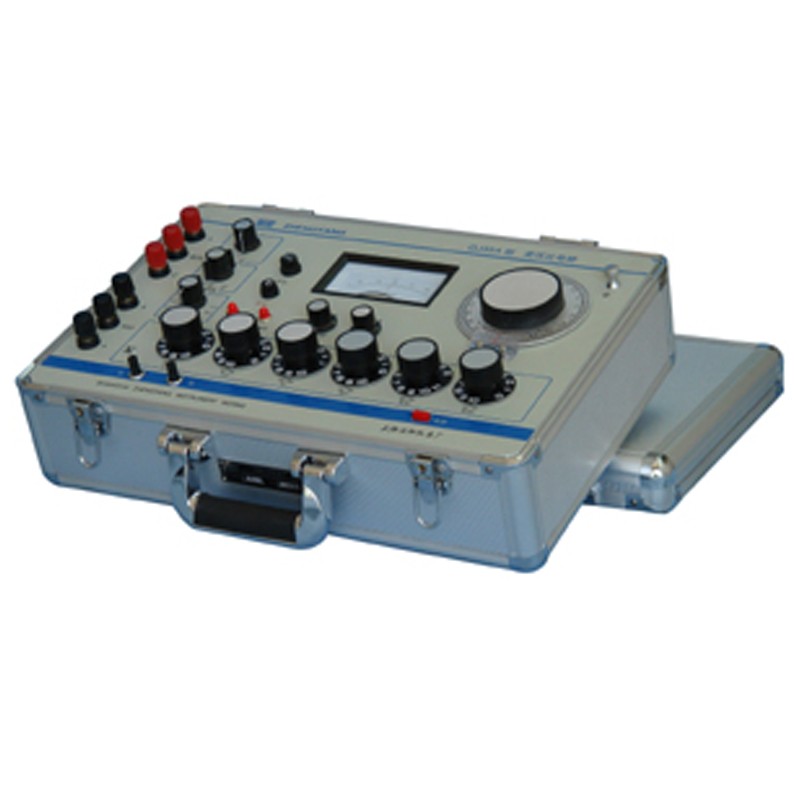

QJ35A型、QJ35B型变压比电桥是原QJ35型变压比电桥的改型产品，能直接测量变压器的变压比和相对误差。它们不仅保持原QJ35的优点和操作方法还省去了调压器、电压指示表和外接升压变压器等，简化操作步骤，加快测试速度，提高仪器可靠性。是制造、使用、维修单位对大、中、小型各类电力变压器互感器测试的必备设备。
型号 技术指标 | QJ35A | QJ35B |
中小功率(L) Middle Small Power | 大功率低变比(H) High Power Low Transmit Ratio |
K | (变压比)测量范围 Transformation Measuring Range | 1.020~1111.120 | 1.020~111.120 | 1.020~11.120 |
基本误差测量范围 Threshold Error Range | Elim(K)±0.2%K | Elim(K)±0.2%K |
δ | 相对误差测量范围 Relative Error Range | -2%~+2% | -2%~+2% |
基本误差 Threshold Error | Elim(δ)±0.2%δ | Elim(δ)±0.2%δ |
V | 试验电压 Selector | 高压侧输入电压 Voltage at high input Voltage side | AC5V~500V | AC5V~550V | AC50V~550V |
低压侧输入电压 Voltage at low output current side | (当×100盘示值为0) AC5V/K | AC5V | AC50V |
(当×100盘示值为1~10)AC5V~0.5V/K |
外形尺寸Dimension：430×140×300（mm）W×H×L 重量Weight：8kg
* QJ35B增加了大功率低变比变压器测试功能。适应电力变压器行业不断发展需要。
* QJ35A、QJ35B的体积小为原QJ35的1/2，重量轻为原QJ35的1/3，造型美观。
* 操作时只要将K值调到预计值后,按二个按钮和转动滑盘即可直读差值(与用QJ44电桥同样方便)。
* 采用高灵敏度交流指零仪，抗干扰能力强，测试精度高。
