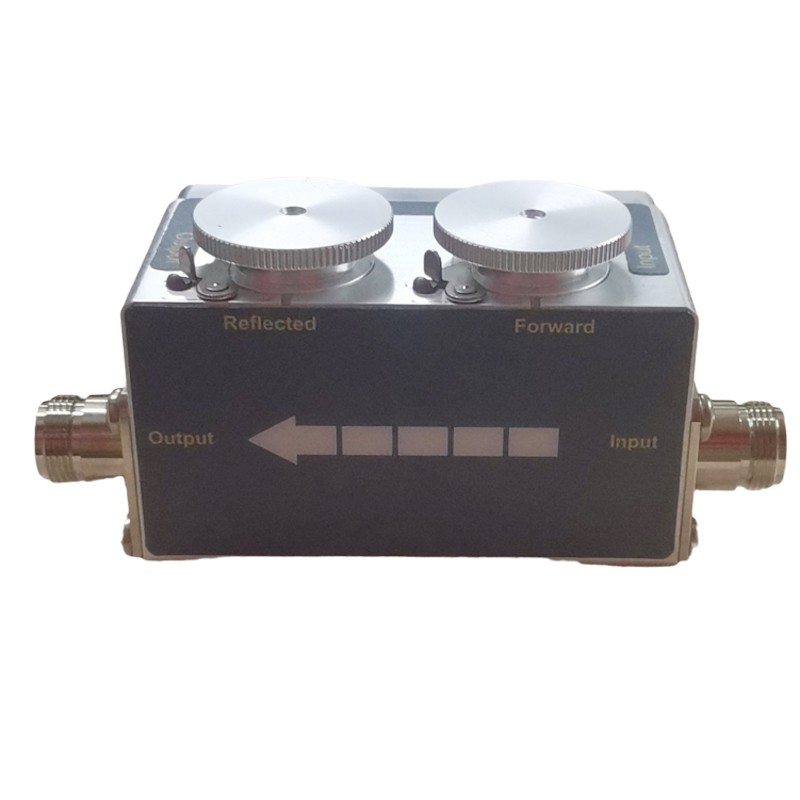

美国Bird鸟牌5014定向功率传感器USB功率计(需配探头使用)
两种使用方式:
1> 5000NG+5014
2>5014+VPM3(软件)+电脑
5010系列
Bird鸟牌定向功率传感器（DPS）是最灵活的射频传感器当今市场上。 有了这个双插槽，Thruline®传感器，可以从多种Bird鸟牌探头中选择到单位量身定制您的需的频率范围和功率范围。 此外，选择几十种包括（N，BNC，HN，7/16 DIN）多变的输入和输出的射频连接器.可以与5000-XT或通过计算机与我们的Windows兼容的软件工具VPM2操作您的传感器。
DPS的测量真实的平均功率和/或峰值功率与卓越的准确度可溯源至美国国家标准与技术研究院（NIST）。
型号
5010B，定向功率传感器，带DB9连接器

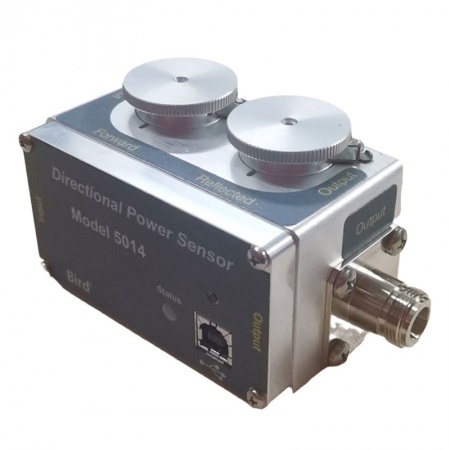

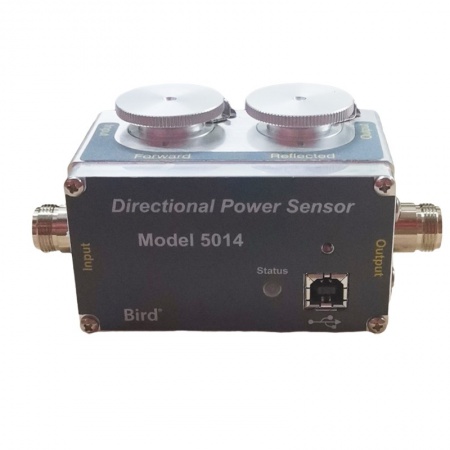

5014， 定向功率传感器，带USB接口
产品规格：
| 产品编号 | 5010系列 |
| 项目名称 | 定向功率传感器（DPS） |
| 频率范围 | 2 MHz至2.7 GHz 指定探头 |
| 功率范围 | 125mW至1 kW的满刻度,指定探头 |
| 阻抗Ω | 50 |
| 峰均比 | 最大10dB使用DPM探头 |
| 准确性 | 真正的平均功率： |
| 读数的±5％（15至35°C） |
| 读数的±7％（-10〜50°C）峰值功率 |
| 满量程的±8％ |
| 插入驻波比 | 1.05:1从0.45 - 1000 MHz（与N型连接器） |
| 建立时间 | <2.5秒 |
| 连接器 | QC型，通用N型号接头 |
| 电源 | 从通过电缆连接主机仪器 |
| 接口 | 5010B：DB9（专有配置OS06） |
| 5014：USB 1.1 B型 |
| 重量 | 1.12磅（0.51千克） |
| 尺寸高x宽x深 | 2.3“×2.1”×3.5“（高x宽x深） |
| （58 X 53 x 89毫米），不包括连接器 |
| 指向性 | 30分贝（具体值取决于所选元素） |
| 湿度 | 95％最大。 （无冷凝） |
| 脉冲宽度参数 | > 100 MHz的800μs最小。 |
| 26 - 99 MHz的1.5μs最小。 |
| 2 - 25 MHz的15μs最小。 |
| 脉冲重复频率峰值 | 15 PPS分钟。 |
| 脉冲占空比 | 1×10-4分钟。 |
| 动态范围 | 16分贝 |
| 工作温度 | -10到+50°C（14至122°F） |
| 储存温度 | -40到+75°C（-40至167°F） |
