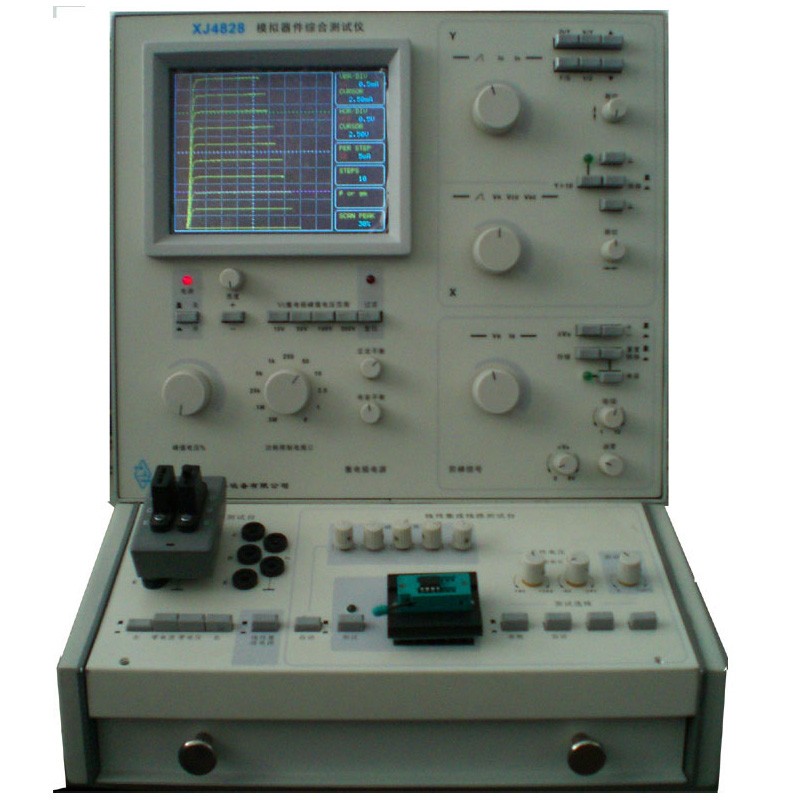

XJ4828型模拟器件综合测试仪
特点：
- 采用彩色LCD显示
- 具有数字存储功能
- 能满足对半导体管特性、三端稳压集成电路进行图示、参数测量
- 能对模拟器件进行分析、参数挑选、配对等
- 半导体管测试单元能满足对二极管、三极管、场效应管、VMOS等器件的直流参数的特性测试。
- 三端稳压器测试单元能测试被测器件静态特性和负载特性曲线
- 线性集成电路测试单元具有“手动”和“自动”两种测试模式。
- 能对模拟运算放大器、比较器常用指标进行综合测试，直观地显示其最大不失真输出幅度。
- 具有过载保护功能，能自动保护被测器件和测试仪器
- 带计算机接口(USB)
主要技术指标
线性集成电路测试
失调电压： 0～60mV 误差±5%读＋2字
失调电流： 0～10μA 误差±5%读＋2字
输入偏置电流： 0～10μA 误差±5%读＋2字
差模开环增益： 60～99.9dB 误差±5%读＋2字
100～110dB 误差±7%读＋2字
共模抑制比： 60～99.9dB 误差±5%读＋2字
100～110dB 误差±7%读＋2字
最大输出幅度： ±4V～±24V 误差±7%读＋2字
静态消耗电流： 0～20mA 误差±5%读＋2字
半导体管测试
集电极电压： 0.05V/div～50V/div 误差 ±3％
二极管测试电压： 0～3000V (配选购件) 误差 ±5％
基极电压： 0.05V～1V/ div 误差 ±3％
集电极电流： 10μA～1A/div 误差 ±3％
集电极漏电流： 0.2μA～5μA/div 误差 ±3％～10％
阶梯电压： 0.05V～1V/级 误差 ±3％
阶梯电流： 0.2uA～50mA/级 误差 ±5％～7％
△Ub ： ±8V
功耗限制电阻: 0～500KΩ 误差 ±10％
一般性能
使用电源 AC 220V/50Hz
视在功率 80VA
外形尺寸 300B×360H×530Dmm
重 量 19kg
