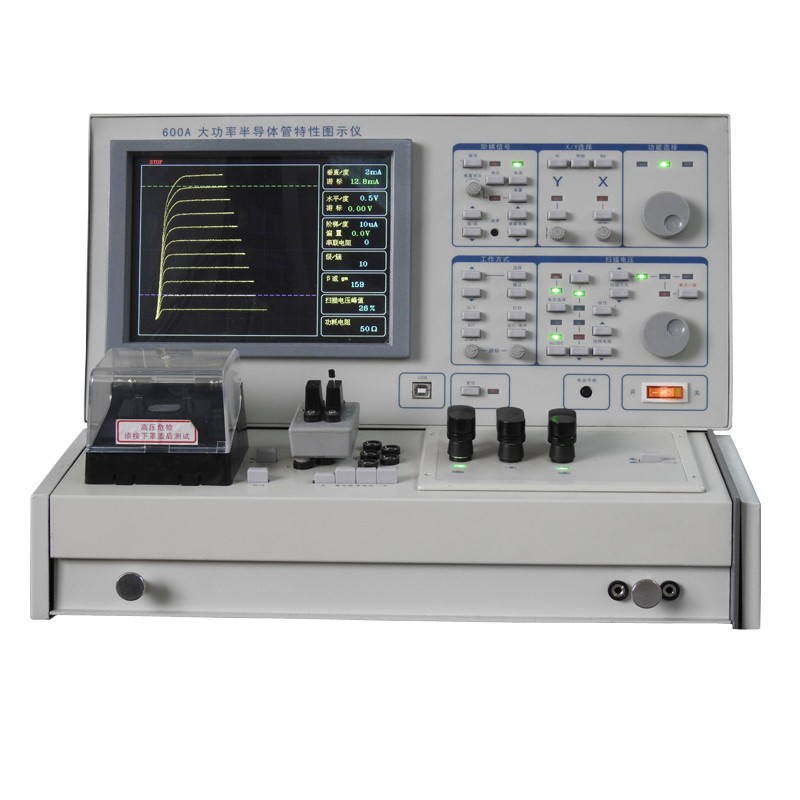

XJ4838型数字存储600A超大功率半导体管特性图示仪
性能特点
l 采用能量存储技术和数字存储技术，满足对超大功率半导体器件在大功率工作条件下进行特性图示及参数测量。
l 能对大功率半导体器件进行特性分析、参数挑选及配对。
l 最大测试电流600A。
l 最高测试电压1000V。
l 具有存储功能，被测器件的特性曲线在显示屏上“冻结”，并可保存在机内存储器中，随时调用及打印。
l 具有面板控制件档级预置和调用功能。
l 采用8.4英寸TFT彩色液晶显示器，能从显示屏上显示测试档级值、电子网格，能用光标直接读出测试值。
l 具有单次测试、可变周期测试两种方式。
l USB接口及打印接口。
l 提供20A以下的标配夹具，设有大电流专用引出端子。
主要技术指标
| 集电极扫描电源 |
| 方式 | 高电压方式 | 大电流方式 （脉冲） |
| 峰值功率 | 3W | 30W | 400W | 4000W |
| 集电极峰值电流 | 25mA | 0.25A | 10A | 600A |
| 最大峰值电压 | 1000V | 200V | 50V | 30V |
| 脉冲宽度 | 250μs±5% |
| 集电极电流范围 (IC) |
| 10μA/div-100A/div | 按1.2.5进制，分22档 |
| 10μA/div-0.5A/div | 误差≤±2% |
| 1A/div-100A/div | 误差≤±4% |
| 集电极电压范围 (VC) |
| 50mV/div-100V/div | 按1.2.5进制，分11档 |
| 50mV/div-100V/div | 误差≤±2% |
| 集电极功耗限制电阻（不包含集电极内阻） |
|
| 0Ω- 500kΩ | 分11档 各档误差 ≤±10% |
| 阶梯电流范围 (IB) |
| 2μA/级-2A/级 | 按1.2.5进制，分19档 |
| 2μA/级-50mA/级 | 误差≤±2% |
| 0.1A/级-2A/级 | 误差≤±4% |
| 阶梯电压范围 (VB) |
| 50mV/级-2V/级 | 按1.2.5进制，分6档，各档误差≤±2% |
| 基极偏置电压（ΔVB） |
|
| ±8V | 无级调节 误差≤ ±3％ |
| 基极串联电阻 |
|
| 0Ω，10 kΩ，100kΩ | 分3档 各档误差 ≤±10% |
| 设定值屏幕显示 |
| 垂直 | 显示“垂直/度”及设定的垂直电流值 |
| 水平 | 显示“水平/度”及设定的水平电压值 |
| 阶梯 | 显示“阶梯/级”及设定的阶梯电压值或电流值、 显示“偏置”及设定的电压值 |
| 扫描电压 | 显示“扫描电压峰值”及设定的电压百分比 |
| 功耗电阻 | 显示“功耗电阻”及设定的电阻值 |
| 一般特性 |
| 使用电源 | AC220V/50Hz |
| 显示系统 | 8.4英寸TFT彩色液晶显示器 |
| 显示分辨率 | 640×480 |
| 接口 | USB接口、打印接口 |
| 视在功率 | 约600VA |
| 外形尺寸 | 325B×395H×630Dmm |
| 重量 | 约30Kg |
