产品介绍：

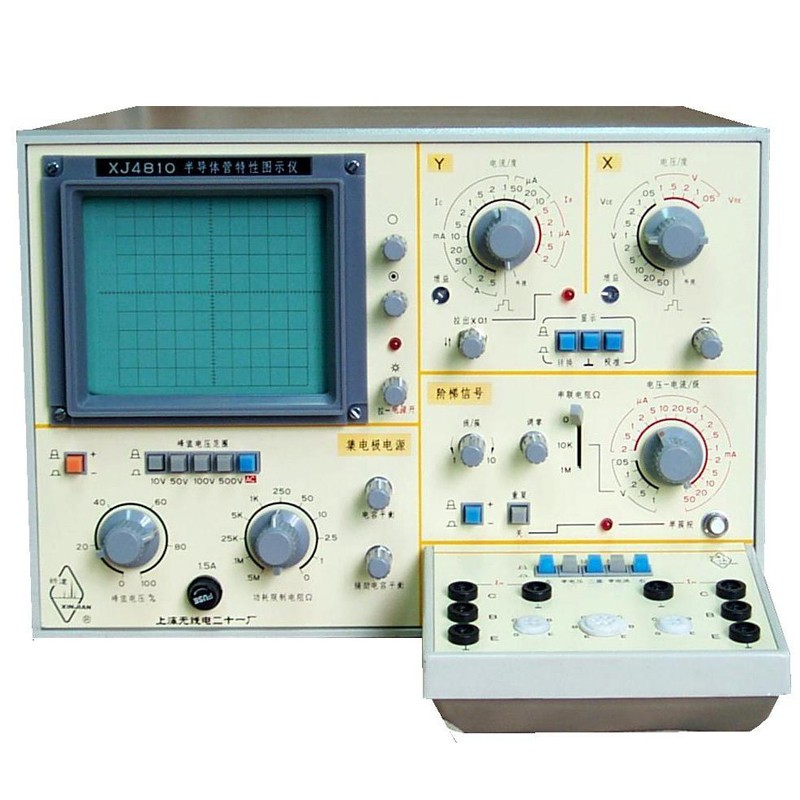

XJ4810型/XJ4810A型半导体管特性图示仪采用示波管显示半导体器件的各种特性曲线，并测量其静态参数。本仪器具有二簇曲线显示，双向集电极扫描电路，可以对被测半导体器件的特司长进行对比分析，便于对管或配件配对。本仪器IR测量达200nA/div，配备扩展装置后，VC可达3KV；可测试CMOS及TTL门电路传输特性；可对场效应管进行配对或对管测试；可测试三端稳压管特性。
集电极扫描信号
输出电压范围及电流容量
|
0～5V |
10A（XJ4810A） |
0～10V |
5A |
|
0～50V |
1A |
0～100V |
0.5A |
|
0～500V |
0.1A |
|
|
基极阶梯信号
|
阶梯电流 |
0.2μA/级～50mA/级，分17档(XJ4810) |
|
0.2μA/级～100mA/级，分18档(XJ4810A) |
|
阶梯电压 |
0.05V级～1V/级，分5档(XJ4810) |
|
0.1V级～2V/级，分5档(XJ4810A) |
Y轴偏转系数
|
集电极电流 |
10μA/div～0.5A/div，分15档(XJ4810) |
|
10μA/div～1A/div，分16档(XJ4810A) |
|
二极管电流 |
0.2μA/div～5μA/div，分5档 |
|
倍率 |
×0.1 |
X轴偏转系数
|
集电极电压 |
0.05V/div～50V/div，分10档 |
|
0.05V/div～1V/div，分5档 |
二族显示
二簇曲线左右分列显示并可左右位移
一般性能
|
适应电源 |
AC220V±10% 50Hz±4% |
|
视在功率 |
约50VA（非测试状态） |
|
约80VA(最大功率) |
|
外形尺寸 |
320B×220H×400Dmm |
|
重量 |
17kg |
