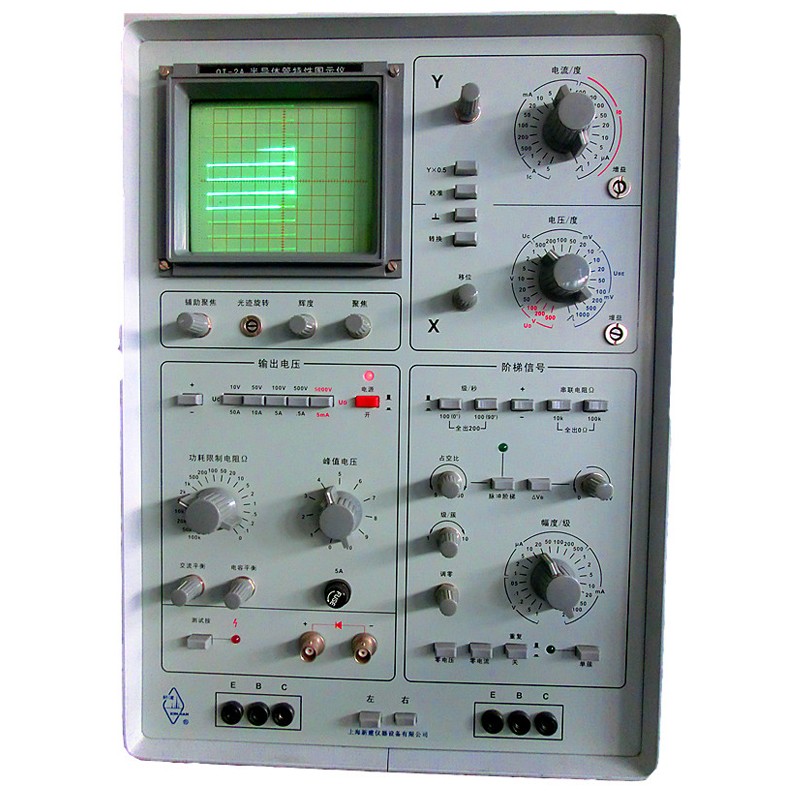

QT2B产品介绍：

* QT-2A半导体管特性图示仪可根据需要测量半导体二极管、三极管的低频直流参数，最大集电极电流可达50A，
   基本满足功率500W以下的半导体管的测试。
* 本仪器还附有高压的测试装置，可对5000V以下的半导体管进行击穿电压及反向漏电流测试，
   其测试电流最高灵敏度达到0.5uA/度。
* 本仪器所提供的基极阶梯信号还具有脉冲阶梯输出，因此可扩大测量范围及对二次击穿特性的测量。
* 本仪器带阶梯偏置电压(△VB)， -6V～+6V连续可调。特别适宜大功率VMOS管测试。


1. 集电极电流偏转系数
  a)  集电极电流范围(Ic)： 1μA/度～5A/度。按1、2、5进制分21档级，各档误差不大于3％。
  b)  二极管电流范围(ID) ：1μA/度～500μA/度。1、2、5进制分9档，各档误差不大于3％。
  c)  集电极电流及二极管电流倍率×0.5，误差不大于10％。
  d)  基极电流或基极源电压0.1V/度，误差不大于3％。
2. 集电极电压偏转系数
  a)  集电极电压范围(Uc)： 10mV/度～50V/度。按1、2、5进制分21档级，各档误差不大于3％。
  b)  二极管电压范围(UD)： 100V/度～500V/度。按1、2、5进制分3档级，各档误差不大于10％。
  c)  基极电压范围(UBE)：10mV/度～1V/度按1、2、5进制分7档级，各档误差不大于3％。
  d)  基极电流或基极源电压:：0.05V/度，误差不大于3％。
3. 基极阶梯信号
  a)  阶梯电流范围(IB)： 10uA/度～200mA/度。按1、2、5进制分17档级，各档误差不大于5％。
  b) 阶梯电压范围(UB)： 50mV/度～1V/度。按1、2、5进制分5档级，各档误差不大于5％。
  c) 串联电阻：0Ω、10KΩ、100KΩ，各档误差不大于10％。
  d) 阶梯波形：分正常（100%）及脉冲二档。脉冲阶梯占空比调节范围为10～40%。
  f) 阶梯偏置电压(△VB)：-6V～+6V，连续可调。
  g) 阶梯作用：分重复、关、单次三档级。
  h) 阶梯输入：分正常、零电流、零电压三档级。
  i) 阶梯极性：分正、负二档。

4. 集电极扫描电压
  a)  输出电压与档级： 0～10V    正或负连续可调
                                 0～50V    正或负连续可调
                                 0～50V    正或负连续可调
                                 0～100V   正或负连续可调
                                 0～500V   正或负连续可调
  b)  输出电流容量：     0～10V    50A（脉冲阶梯工作状态时）
                     0～10V    20A（平均值）
                     0～50V    10A（平均值）
                     0～100V   5A （平均值）
                     0～500V   0.5A（平均值）
  c)  功耗限制电阻：    0～500KΩ  按1、2、5进制分20档级，各档误差不大于10％。
  d)   整流方式：       全波
  e)  输出极性：     ＋，－
  g)  集电极漏电流；    平衡后不超过2uA（10V档）

5. 二极管测试装置
  a)         输出电压：       0～5000V    正向连续可调
  b)         输出电流容量：   最大为5mA
  c)         整流方式：       半波

6. 其他
  a)   适配器
          高压测试座、三极管测试座、 功率三极管测试座
  b)   重量   约30kg。
  c)   外形尺寸
    300mm×408mm×520mm（W×H×D）。
  d)  功耗：    非测试状态时： 约80VA；
             最大功率时：   约300VA。
  e)   输入电压：   220V±10％；
  f)   频率：       50HZ±5％。
  g)   示波管：     15SJ118-DC     有效工作面8×10cm。
  h)  电磁兼容性
       传导干扰应符合GB/T 6833.9中第1章的要求。
       辐射干扰应符合GB/T 6833.10中第1章的要求。
       环境应符合GB/T 6587.1中Ⅱ级仪器的规定，运输试验按2级。
