4431 功率计

带内置信号采样的功率测量


需选购探头才能使用,探头选型表

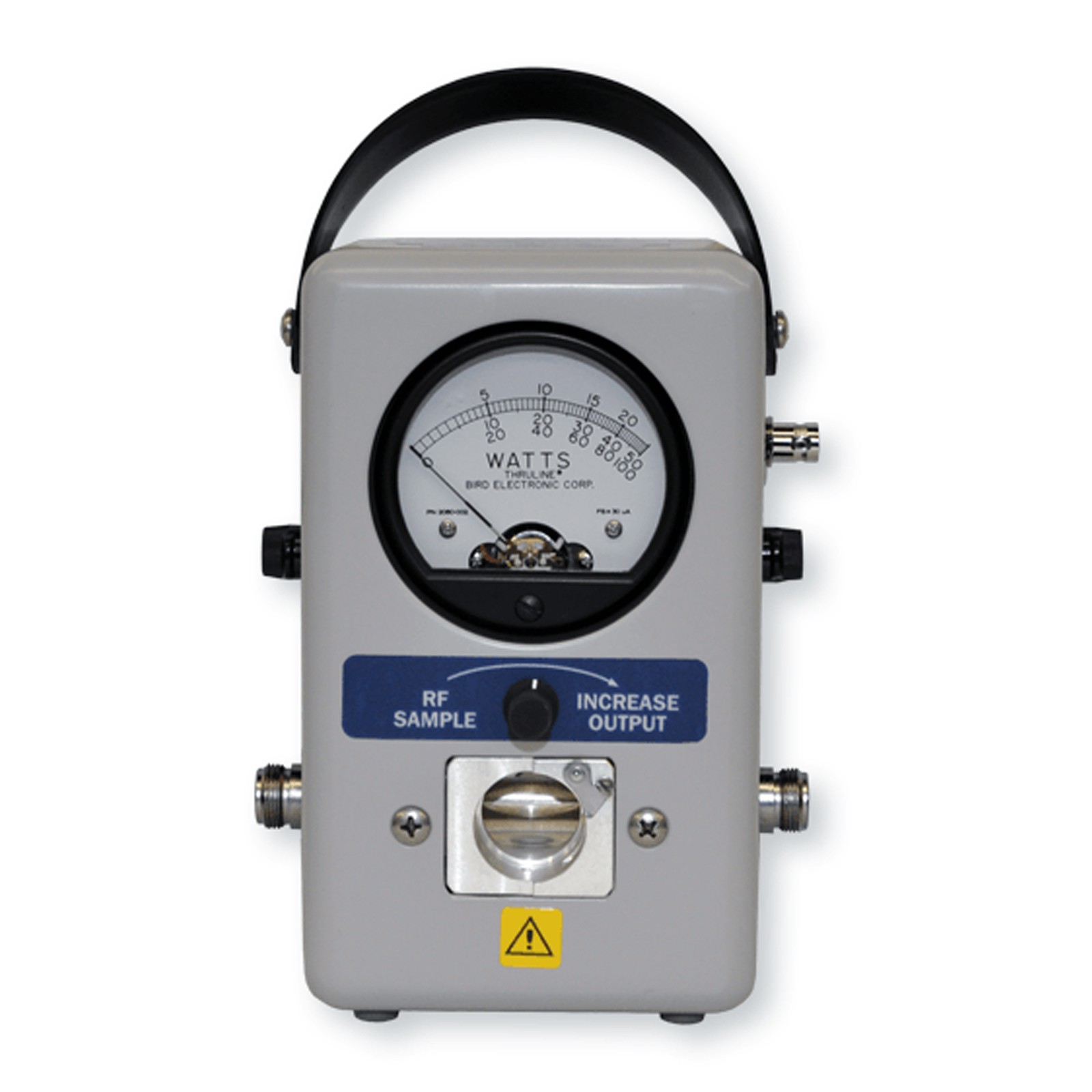

  Bird Model 4431 是一款便携式模拟功率计，基于可靠的 Model 43 升级而来——集成了射频信号采样端口。它通过 Bird 可互换的插拔式元件提供平均功率测量，同时还通过 BNC 连接器提供低功率采样输出。

这使得技术人员能够使用外部设备监测频率、调制或谐波，而不会干扰信号路径。非常适合实验室工作、调谐和系统验证。

 测量与监测

同时从一台仪器上读取平均射频功率并监控实时信号。

可调样本输出

使用前面板控制来设置计数器、分析仪或示波器的射频采样强度。

基于 Model 43 构建

同样的坚固结构、模拟显示屏和元素兼容性——现在还增加了信号可见性。

工作原理

Model 4431 使用定向耦合器和模拟表盘来测量平均正向或反射功率。

此外，一个内部射频探针会截取信号，并将低功率样本导向仪表的右侧的BNC连接器。技术人员可以使用前置控制旋钮来调节输出电平，从而方便地连接和保护外部测试设备。

在不中断信号路径的情况下监控实时射频

直接连接到频谱分析仪、频率计或示波器

在测量功率时，安全地观察频率、调制或谐波。

使用前面板旋钮调整测试设备输入的采样电平。

4431上的RF采样端口用于什么？

  射频采样端口提供低功耗的实时信号输出，可连接到频率计、频谱分析仪或示波器等测试设备，且不会干扰正在测量的信号。

我可以调整采样信号的强度吗？

  是的。4431 配备了一个前置控制旋钮，可让您调整采样输出电平，以安全地匹配您的测试设备的输入范围。

4431是否像43型号那样测量射频功率？

  是的。4431 使用与 43 型号相同的定向耦合器和模拟表盘，通过 Bird 插入式元件提供准确的平均正向和反射功率读数。
