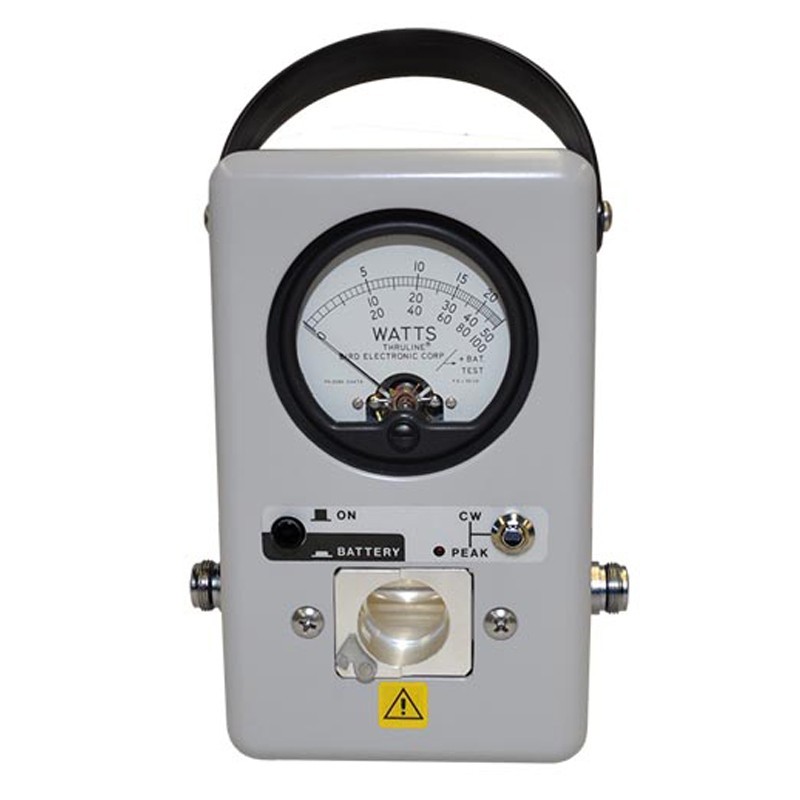

4314C 瓦特表

宽带功率与峰值包络测量


此型号需选购Bird探头才能使用. 如不知道选型请与客户联系

Bird 4314C 在 Model 43 的基础上进行了升级，增加了用于测量峰值包络功率（PEP）的电路——这是对调幅信号（如 AM 广播、SSB 和电视视频）至关重要的需求。

兼容 Bird 全系列插拔式元件，并由内置电池或交流适配器供电，4314C 是一款经过实地验证的功率计，可用于宽频率范围内的平均功率和峰值功率测量。

工作原理

4314C 使用了定向耦合器和模拟表（类似于43型），但集成了由两节标准9V电池（或可选交流电源）供电的峰值检测电路。

内部电子元件采样保持峰值包络电压，然后将其显示在模拟表盘上。面板上的开关可让您立即在 平均（CW） 和 PEP 模式之间切换。

测量调幅、单边带或电视视频发射机的峰值包络功率

在广播或LMR系统中执行正向和反射功率检查

在实验室、现场或系统测试台中使用，适用于需要精确峰值检测的场景。

在不中断系统运行的情况下进行持续的电源监控

测量峰值包络功率（PEP）有什么好处？

PEP测量捕获了AM或SSB等调变信号中的最高瞬时功率——这对于正确的发射机调谐至关重要。

4314C 需要校准图表或软件吗？

不。与其他鸟类功率计一样，它使用插拔式元件来定义频率和功率范围——无需图表或配置。

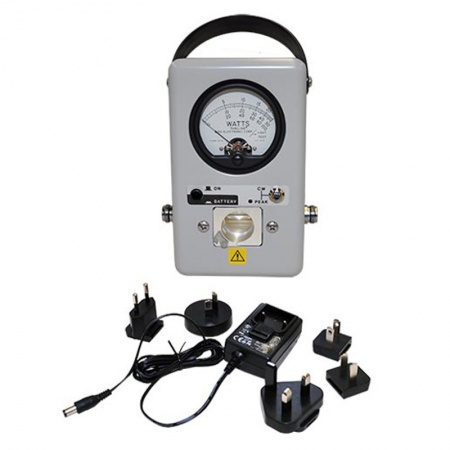

4314C 是如何供电的？

它采用两节9V电池供电，可便携使用，或通过可选的交流适配器供电。
