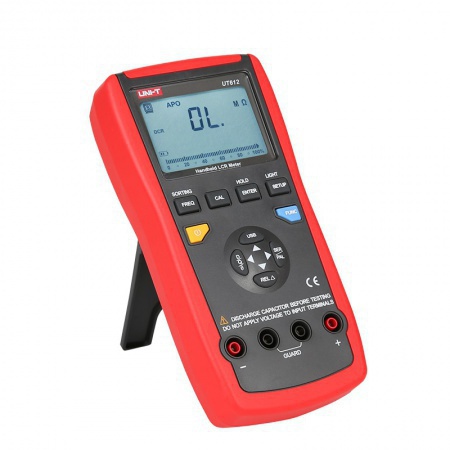

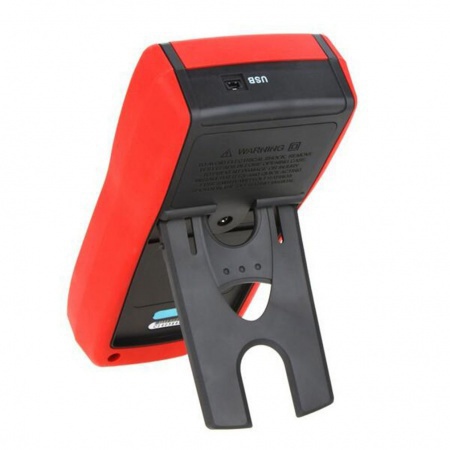

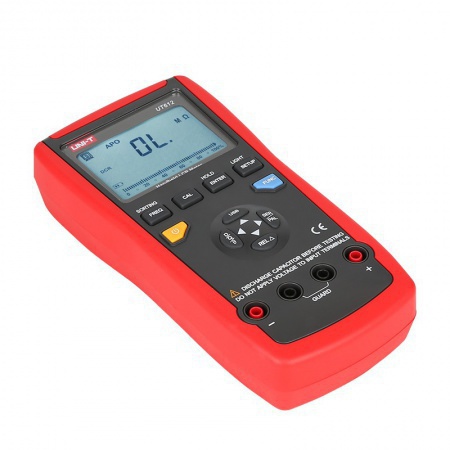

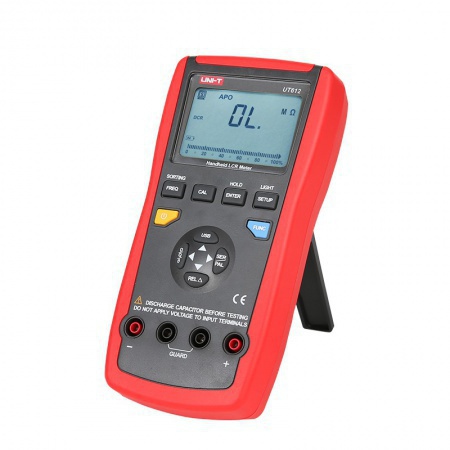

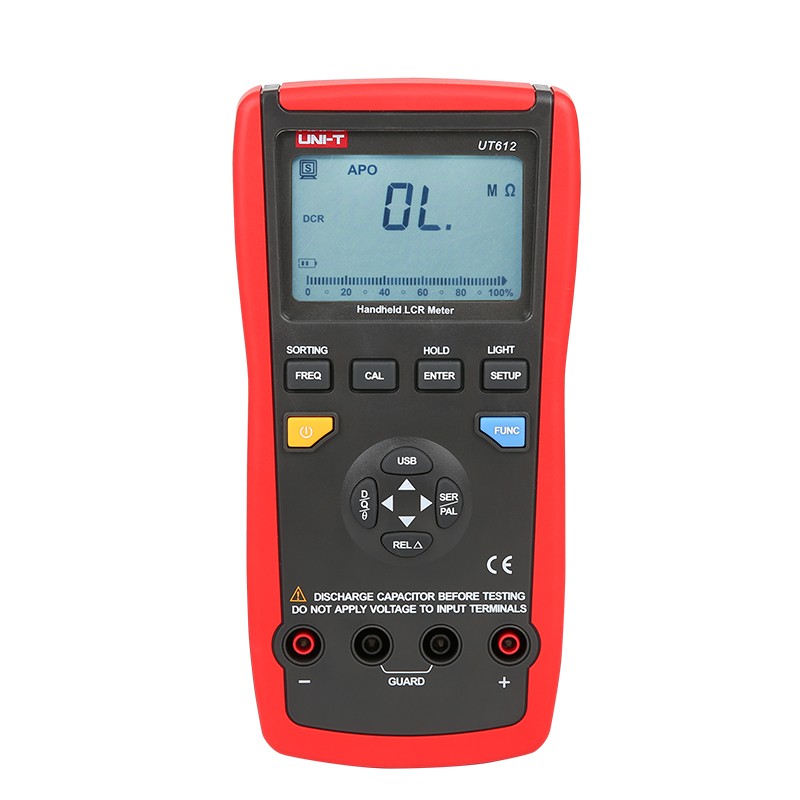

型号：UT612 LCR 数字电桥表
产品介绍：
UT610系列LCR数字电桥表能准确并稳定地测定各种电子元件参数，主要是用来测试电感、电容、电阻的测试仪。该系列具有串/并联测量模式选择，测量元器件品质因数、损耗、相位角、等效电阻测量和直流电阻测量；电感、电容、电阻交流模式下其能够提供多达5种测量频率，更能满足实际需要。UT610系列具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求
产品特点:
19999/1999次计数双液晶显示屏，带26段模拟条显示
LCR自动识别/手动测量模式选择
串联/并联测量模式选择
五种测试频率选择（100Hz/120Hz/1KHz/10KHz/100KHz）
损耗因数（D）、品质因数（Q）、相位角（θ）、等效串联电阻（ESR）、等效并联电阻（EPR）、DCR直流电阻参数测量
DCR直流电阻测量
开路/短路校准补偿，可有效降低因测试线带来的分布参数干扰
筛选测量模式，用于快速筛选主参在一定范围的原件
Mini-USB通讯功能，与PC通讯进行数据采集/分析/报表
相对值测量模式
偏差比率测量功能，用于比较两个元件偏差值
数据保持、LCD背光灯、自动关机功能，
仪表符合CE欧洲共同体（European Union）标准
技术指标：
基本功能 |
量程 |
最高精度 |
型号 |
|
UT612 |
电感 (H) |
20uH～2000H |
±(0.5%+5) |
电容 (F) |
200pF～20mF |
±(0.5%+5) |
电阻 (Ω) |
20Ω～200MΩ |
±(0.3%+5) |
测试频率 (Hz) |
100Hz/120Hz/1KHz/10KHz/100KHz |
√ |
测试电压 |
0.6Vrms |
√ |
测试参数 |
L/C/R/DCR/Q/D/θ |
√ |
特殊功能 |
最大显示 |
|
20000 |
D/Q最大显示 |
|
2000 |
D/Q分辨率 |
0.001 |
√ |
自动量程 |
|
√ |
实时显示测试频率 |
|
√ |
测量模式 |
串联/并联 |
√ |
自动关机 |
|
√ |
低电压显示 |
≤6.8V |
√ |
数字保持 |
|
√ |
相对测量 |
|
√ |
USB 数据传输 |
|
√ |
USB接口/PC数据记录 |
|
60000 |
LCD 背光 |
|
√ |
模拟条 |
|
26段 |
偏差比例测量 |
|
√ |
筛选功能 |
|
√ |
校准功能 |
|
√ |
输出阻抗 |
120Ω |
√ |
LCR自动识别测量 |
|
√ |
一般特征 |
电源 |
9V电池(6F22) 或 USB供电 |
LCD尺寸 |
40 X 63mm |
机身颜色 |
红色 + 灰色 |
机身重量 |
374g |
机身尺寸 |
96 X 193 X 47mm |
标准配件 |
电池、SMD测试钳、USB数据线、软件光盘、转接插座 |
标准包装 |
彩盒、说明书、保修卡 |
标准包装数量 |
24台 |
标准包装尺寸 |
610mm X 450mm X 355mm |
标准包装箱毛重 |
22.3Kg |
可选配件 |
USB电源适配器（收费） |
