型号：UTR2811D-II
产品介绍：
UTR2832系列是新一代低成本、高性能、紧凑型LCR数字电桥，仪器采用最新工艺和高密度电路设计，浓缩大型LCR测试仪精华，机身紧凑，小巧，配备4.3寸LCD显示屏和全新升级的界面系统，美观大方，操作简便，0.05%的基本精度和良好的测试稳定性可与高端机型媲美；仪器提供丰富的接口，可方便组成各种测试系统，满足检验，生产，科研的各种需求。
主要特色:
● 低成本、高性能、小体积的LCR测试仪

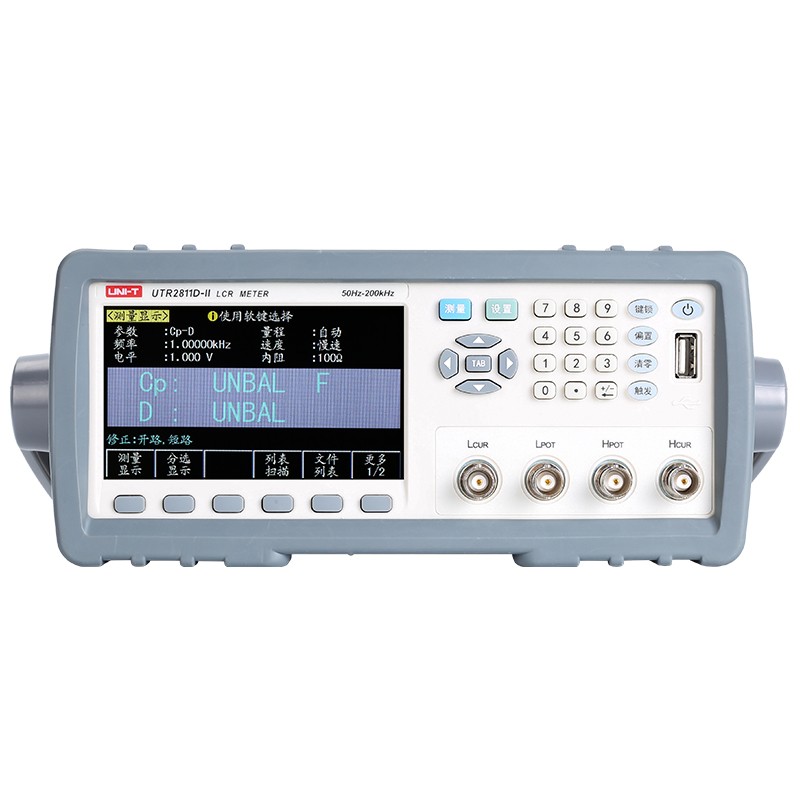

● 4.3寸TFT液晶显示
● 软电源开关
● 中英文可选操作界面
● 最高200kHz测试频率
● 6位读数分辨率
● 10mVrms-2.0Vrms可编程测试电平。内置0 -±5V/50mA偏置源
● DCR测试功能，分辨率100微欧
● Ls-DCR/Lp-DCR功能(L,DCR同时显示）
● 最高测试速度13ms/次
● 信号源阻抗30Ω、50Ω、100Ω可选
● 电压电流监视和自动电平调整功能
● 内建比较器5档分选和计数功能
● 支持U盘文件存储，可通过U盘升级仪器程序
● RS232，USB，HANDLER接口
技术指标：
型号
|
UTR2811D-II
|
基本功能
|
|
基本测量精确度
|
LCRZ
|
0.05%
|
DCR
|
0.10%
|
校准条件
|
预热时间:≥30分；环境温度:23±5℃；信号电压:1Vvrms
清零:OPEN、SHORT，测试电缆长度:0 m
|
测试信号频率
|
50Hz～10kHz
|
测试信号频率精度
|
0.02%
|
信号源输出阻抗
|
30Ω、50Ω，100Ω可选
|
AC测试信号电平
|
正常
|
50mV～2Vrms
最小分辨率：10mV
|
准确度：10%+5mV
|
恒定电平
|
----
|
DC测试信号电平
|
±2.1V交替
|
测量参数
|
L、C、R、|Z|、D、Q、|Y|、G、X、B θd、θr、RDC、Vm、Im，△%
|
显示位数
|
6
|
DCR显示范围
|
0.1mΩ～999.999MΩ
|
R,Rs,Rp,Z, X
|
0.00001Ω～99.9999MΩ
|
Cs,Cp
|
0.00001pF～99.9999mF
|
Ls,Lp
|
0.00001uH～99.9999kH
|
G,Y,B
|
0.0000μS～99.9999S
|
ESR
|
0.00001Ω～99.9999kΩ
|
D
|
0.00001～99.9999
|
Q
|
0.00001～99999.9
|
θr
|
-3.14159～3.14159
|
θd
|
-180.000°～180.000°
|
△%
|
-99.9999%～9999.999%
|
测量速度(≥10kHz)
|
FAST:约40次/秒，MED:约10次/秒，SLOW:约2.5次/秒，
|
等效方式
|
串联,并联
|
量程
|
自动，保持
|
触发方式
|
内部，手动，外部，器件，总线
|
平均次数
|
1～255
|
清零方式
|
开路，短路，负载
|
数学运算
|
直读，△ABS，△%
|
触发延时设定
|
0～60s,1ms步进
|
步进延时设定
|
0～60s,1ms步进
|
列表扫描
|
100点，扫描参数，测量频率，电平，偏置
|
比较器功能
|
5档分选,BIN1∽BIN3、NG、AUX
|
档计数功能
|
内部非易失性存储器
|
100组仪器测量设置文件
|
外部USB存储器
|
仪器设置文件，CSV数据文件，屏幕快照文件GIF,BMP,PNG
|

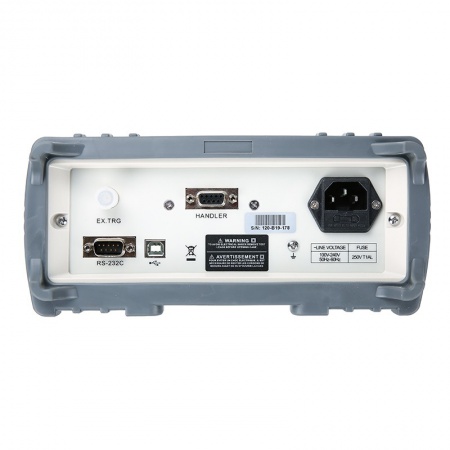

接口
|
RS232,USB,HANDLER
|
电源
|
|
|
|
|
电源电压
|
100V～240VACrms
|
频率
|
50Hz/60Hz
|
保险丝
|
1A，T级，250V
|
环境
|
|
|
|
|
温度范围
|
操作：0℃～+40℃
|
非操作：-20℃～+70℃
|
冷却方法
|
自然冷却
|
湿度范围
|
操作：+35℃以下 ≤90％相对湿度；非操作：+35℃～+40℃ ≤60％相对湿度
|
海拔高度
|
操作：2000米以下；非操作：15，000米以下
|
机械规格
|
|
|
|
|
尺寸(W×H×D)
|
215mm×88mm×320mm
|
重量
|
|
2.5 kg
|

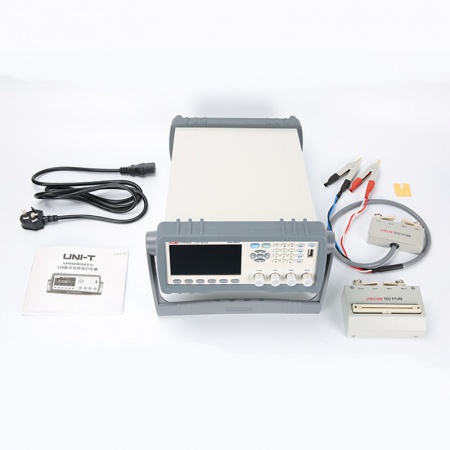

附件和选件
|
|
|
|
|
|
名称
|
标配附件
|
符合所在国标准的电源线
|
UTR-L10k四端开尔文测试线缆
|
UTR-001 镀金短路板
|
用户手册一本
|
UTR-S9k四端测试夹具
|
选配件
|
UTR-S10k四端测试夹具
|
