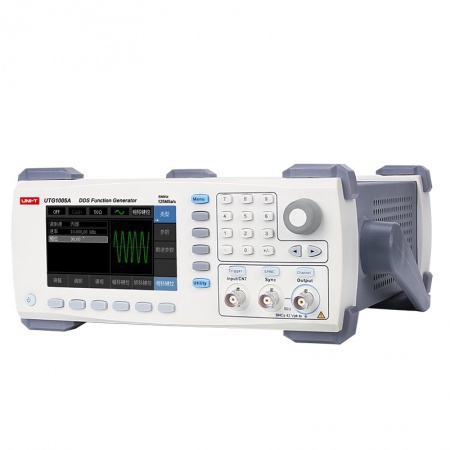

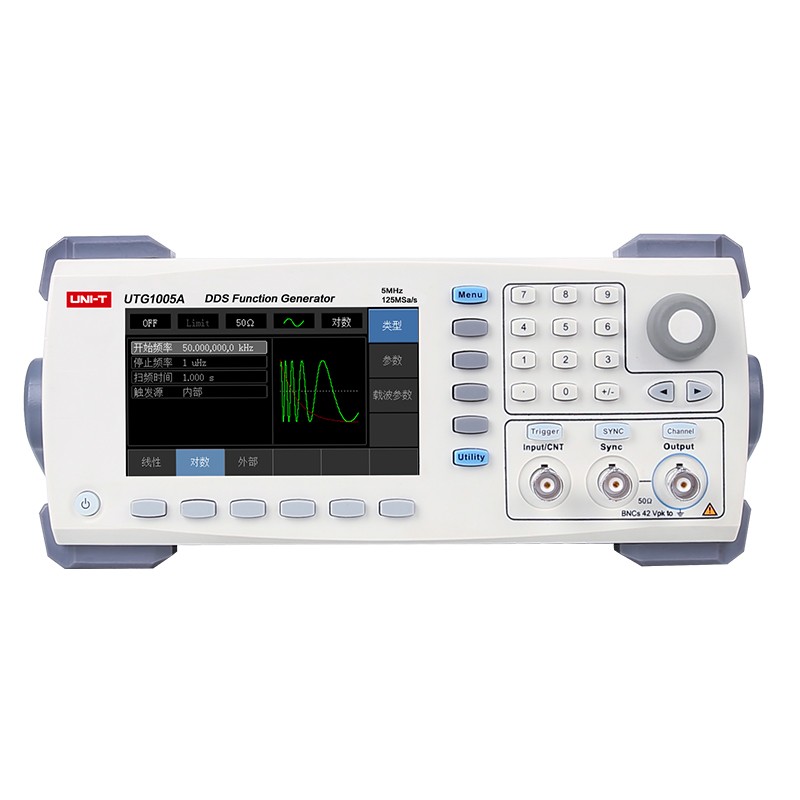

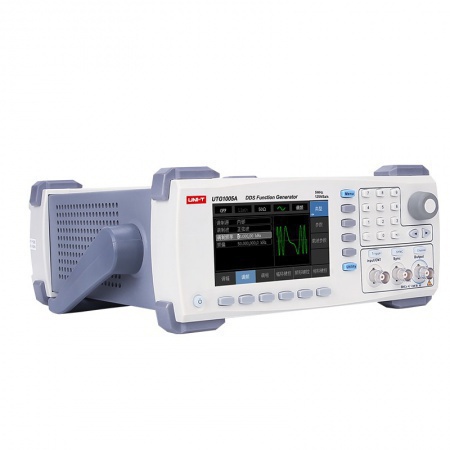

型号：UTG1005A 函数/任意波形发生器
UTG1005A函数/任意波形发生器使用直接数字合成技术产生精确、稳定的波形输出，有低至1μHz的分辨率，在做任何设置操作时候可以根据界面菜单选择对应的操作按键，进行各种设置。数字键区、旋钮可更加方便的配合调整各参数，如频率、幅度、偏置，还可以通过旋钮从当前参数切换到其他需要设置的参数；通过数字键输入数字后可直接选择电压值单位Vpp、Vrms、dBm或高低电平输入电压值。UTG1005A函数/任意波形发生器，除具有基本波形信号的输出外还具有丰富的调制能力，如AM、PM、FM、ASK、FSK、PWM，可用内部或外部的源来进行调制波形；并能用可编程频率标记信号进行线性或对数扫描。可编程的突波数和闸门能使您进一步定制信号。对于应用系统，可通过连接USB接口进行波形采集、波形分析等
主要特性：
5MHz的正弦波输出，全频段1μHz的分辨率
5MHz的脉冲波形，上升、下降时间可调
125MSa/s采样速度和14bit垂直分辨率
标配等性能双通道
16个非易失波形存储
丰富的调制类型：AM、FM、PM、ASK、FSK、PWM
4.3寸高分辨率TFT彩色液晶显示
标准配置接口：USB Device
技术指标：
| 型号 | UTG1005A |
| 指标类型 | 指标参数 |
| 通道数 | 单通道 |
| 通道带宽 | 5MHz |
| 采样率 | 125MS/s |
| 垂直分辨率 | 14bits |
| 波形 | 正弦波、方波、三角波、脉冲波、斜波、噪声、任意波(固定16组) |
| 扫描方式 | 线性、对数、外扫描 |
| 调制类型 | AM、FM、PM、ASK、FSK、PSK、PWM |
| 输出特性 |
| 输出阻抗 | 50Ω/高阻 |
| 幅度范围 | 1mVpp～10Vpp（50Ω） |
| 2mVpp～20Vpp（高阻） |
| 精度（1kHz正弦波） | 幅度设置值的1%±2 mV |
| 直流偏移范围 | -5Vpp～5Vpp(50Ω)（AC+DC） |
| -10Vpp～10Vpp(高阻)(AC+DC) |
| 偏移精度 | 偏置设置值的±1% ± 幅度设置值的0.5%±2 mV |
| 幅度分辨率 | 1mV |
| 幅度平坦度 | ＜100kHz0.1dB |
| 100kHz～10MHz0.2dB |
| 正弦波 |
| 频率范围 | 1μHz～5MHz |
| 分辨率 | 1μHz |
| 谐波失真（典型值） | 测试条件：输出功率0dBm |
| DC～20kHz -55dBc |
| 20kHz～1MHz -50dBc |
| 1MHz～10MHz -40dBc |
| 总谐波失真（典型值） | DC～20kHz，1Vpp＜0.2% |
| 方波/脉冲波 |
| 频率范围 | 1μHz～5MHz |
| 频率范围分辨率 | 1 μHz |
| 上升/下降时间 | ＜24ns（典型值，1kHz，1Vpp） |
| 过冲（典型值） | ＜2% |
| 占空比 | 0.01%～99.99% |
| 最小脉宽 | ≥80ns |
| 抖动（典型值） | 1ns+周期的100ppm |
| 三角波/斜波 |
| 频率范围 | 1μHz～400kHz |
| 频率范围分辨率 | 1μHz |
| 非线性度 | 1%±2 mV（典型值，1kHz，1Vpp，对称性50%） |
| 斜波对称性 | 0.0%-100.0% |
| 最小边沿时间 | ≥400ns |
| 任意波 |
| 任意波 | 频率范围：1μHz至 1 MHz |
| 内部存储位置(固定)：16组 |
| AbsSine、AmpALT、AttALT、Gaussian
Monopulse、GaussPulse、SineVer、StairUd、Trapezia、LogNormal、Sinc、 |
| 心电图、脑电图、指数上升、指数下降、Lorentz、D-Lorentz |
| AM调制 |
| 载波 | 正弦、方波、斜波、任意波 |
| 源 | 内部/外部（前面板BNC） |
| 调制波 | 正弦、方波、上升斜波、下降斜波、噪声、任意波 |
| 调制频率 | 2mHz～50kHz |
| 调制深度 | 0%～120% |
| FM调制 |
| 载波 | 正弦、方波、斜波、任意波 |
| 源 | 内部/外部（前面板BNC） |
| 调制波 | 正弦、方波、上升斜波、上升斜波、噪声、任意波 |
| 调制频率 | 2mHz～50kHz |
| 频偏 | 2.5MHz(最大) |
| PM调制 |
| 载波 | 正弦、方波、斜波、任意波 |
| 源 | 内部/外部（前面板BNC） |
| 调制波 | 正弦、方波、上升斜波、下降斜波、噪声、任意波 |
| 调制频率 | 2mHz50kHz |
| 相偏 | 0°～360° |
| ASK调制 |
| 载波 | 正弦、方波、斜波、任意波 |
| 源 | 内部/外部（前面板BNC） |
| 调制波 | 50%占空比的方波 |
| 调制频率 | 2mHz～100kHz |
| FSK调制 |
| 载波 | 正弦、方波、斜波、任意波 |
| 源 | 内部/外部（前面板BNC） |
| 调制波 | 50%占空比的方波 |
| 调制频率 | 2mHz～100kHz |
| PSK调制 |
| 载波 | 正弦、方波、斜波、任意波 |
| 源 | 内部/外部（前面板BNC） |
| 调制波 | 50%占空比的方波 |
| 调制频率 | 2mHz～100kHz |
| PWM调制 |
| 载波 | 脉冲波 |
| 源 | 内部/外部（前面板BNC） |
| 调制波 | 正弦、方波、上升斜波、下降斜波、噪声、任意波 |
| 调制频率 | 2mHz～20kHz |
| 宽度偏差 | 脉冲宽度的 0%～49.99% |
| 扫频 |
| 载波 | 正弦、方波、斜波 |
| 类型 | 线性、对数 |
| 扫频时间 | 1ms～500s±0.1% |
| 触发源 | 手动、内部、外部 |
| 频率计 |
| 输入电平 | TTL兼容 |
| 输入频率 | 1Hz～100MHz |
| 频率分辨率 | 6位/秒 |
| 耦合方式 | 直流 |

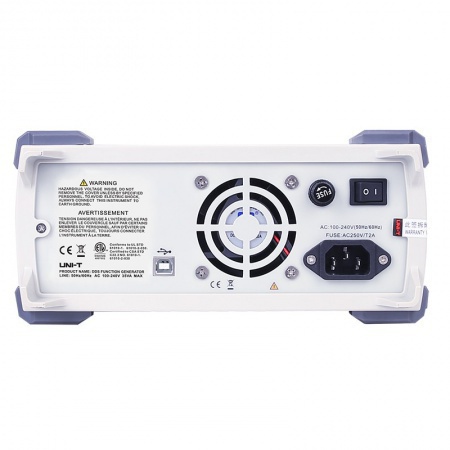

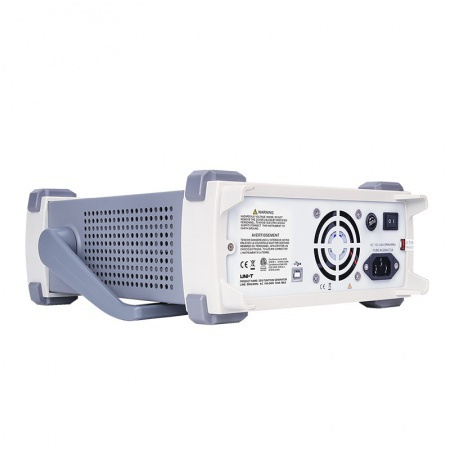

| 后面板连接器 |
| 接口 |
|
|
