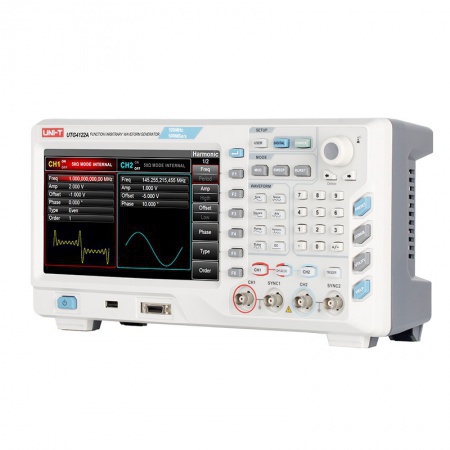

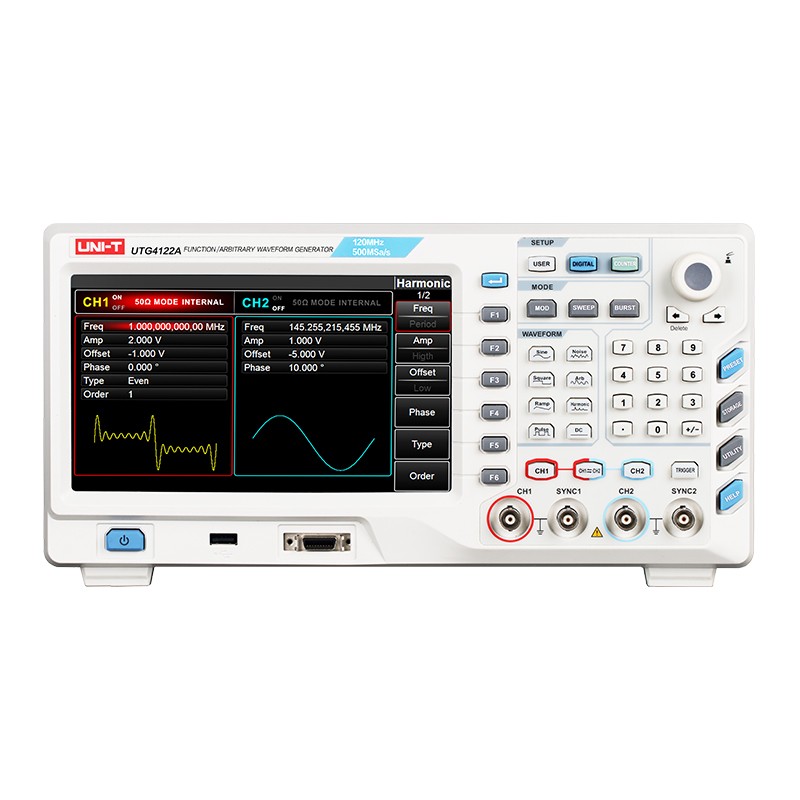

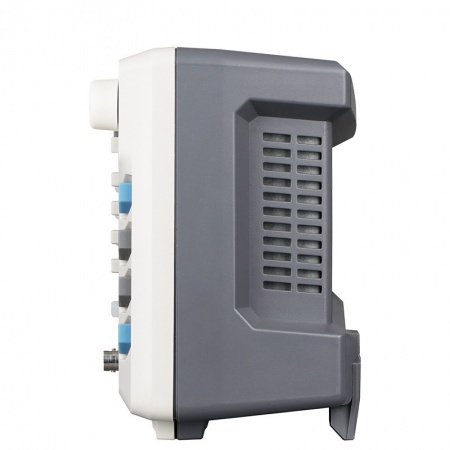

型号：UTG4122A函数/任意波形发生器
UTG4122A函数/任意波形发生器使用直接数字合成技术产生精确、稳定的波形输出，120MHz带宽，最大采样率500MS/s, 低至1μHz的分辨率，是一款经济型、高性能、多功能的双通道函数/任意波形发生器。可生成精确、稳定、纯净、低失真的输出信号，还能提供高频率且具有快速上升沿和下降沿的方波。便捷的操作界面、优越的技术指标及人性化的图形显示风格，可帮助您更快的完成工作任务，提高工作效率，是满足您目前及未来测试需求的多用途设备。
产品特点：
1、120MHz正弦波输出，全频段1μHz的分辨率
2、40MHz脉冲波形，上升、下降时间可调
3、500MSa/s采样速度和16bits垂直分辨率
4、标配等性能双通道，且具有通道独立或通道耦合的输出模式
5、32Mpts任意波存储器，7GB非易失波形存储
6、丰富的调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM
7、8英寸TFT LCD,WVGA(800× 480)
8、标准配置接口：USB Host、USB Device、LAN、10MHz Input、10MHz Output
技术指标：
型号 | UTG4122A |
通道数 | 2 |
最高频率 | 120MHz |
采样率 | 500MSa/s |
波形 | 正弦波、方波、斜波、谐波、脉冲波、噪声、直流电压、任意波形 |
工作模式 | 输出选通，持续，调制，扫描，猝发 |
调制类型 | AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM |
协议解码 | SPI、I2C、UART |
频率特性 |
正弦波 | 1μHz～120MHz |
方波 | 1μHz～40MHz |
脉冲波 | 1μHz～40MHz |
斜波 | 1μHz～3MHz |
谐波 | 1μHz～60MHz |
噪声(-3dB) | 120MHz带宽 |
分辨率 | 1μHz |
任意波 |
波形长度 | 8～32Mpts |
垂直分辨率 | 16bits |
采样率 | 500MS/s |
最小上升/下降时间(典型值1Vpp) | ＜7ns |
抖动 (rms) | 6ns+30ppm(典型) |
非易失存储 | 7GB波形 |
数字任意波 (选配) |
波形长度 | 1～1K字节 |
采样率 | 1S/s～40MS/s |
发送模式 | 单次手动触发，连续触发（无时间间隔） |
波形分辨率 | 最大16位 |
输出电平 | TTL电平输出 |
输出特性 |
幅度范围(50Ω) | ≤ 20MHz : 1mVpp～10Vpp |
≤ 80MHz : 1mVpp～5Vpp |
≤ 120MHz : 1mVpp～2.5Vpp |
≤ 160MHz : 1mVpp～1Vpp |
精度(1kHz 正弦波) | ±(设置值的1% +1mVpp) |
平坦度(典型1kHz正弦波, 5Vpp) | ≤ 10MHz :±0.1dB |
≤ 80MHz :±0.2dB |
≤ 120MHz :±0.4dB |
≤ 160MHz : ±0.8dB |
直流偏移 |
范围(峰值AC+DC) | ±5V (50Ω) |
±10V (高阻) |
偏移精度 | ±(设置值的2% +振幅的0.5% +2mV) |
波形输出 |
阻抗 | 50Ω (典型) |
隔离 | 42Vpk |
保护 | 短路保护, 过载时自动禁用波形输出 |

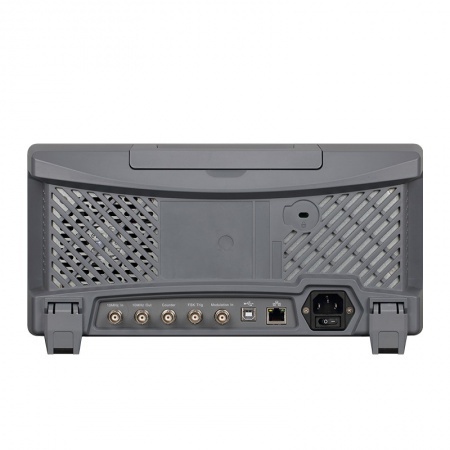

后面板连接器调制输入
| 外部模拟调制 | ＜20kHz (输入频率) |
±5Vpk=100%调制 |
5kΩ (输入阻抗) |
时钟输入/输出
| 输入/输出频率范围 | 10MHz±500Hz |
输入/输出电平范围 | TTL兼容 |
输入/输出阻抗 | 10kΩ/50Ω( 典型，交流耦合) |
锁定时间 | ＜1s |
触发输入
| 输入电平 | 兼容TTL 电平 |
斜率 | 可选上升或下降 |
脉冲宽度 | ＞100ns |
输入阻抗 | ＞10kΩ (直流耦合) |
反应时间 | 扫频：＜500μs (典型) |
脉冲串：＜500ns (典型) |
触发输出
| 输出电平 | TTL兼容，接入＞1kΩ |
脉冲宽度 | ＞400ns (典型) |
输出阻抗</span |
