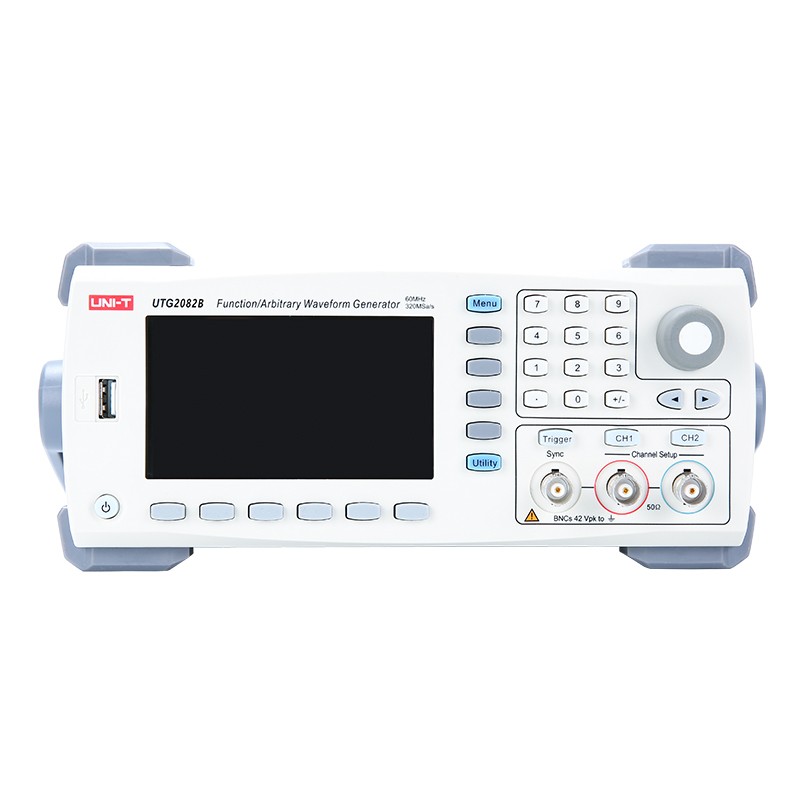

型号 | UTG2082B |
基本特性 |
通道数 | A/B两通道，且等性能 |
最高频率 | 80MHz |
波形特性 | 具有7种标准波形，不低于161种内置任意波形 |
输出波形 | Sine(正弦波), Square(方波), Ramp(斜波), Harmonic(谐波), Pulse(脉冲波)
Noise(噪声), DC(直流), Arb(任意波),多种调制AM、FM、ASK、FSK、OSK、PSK、PWM |
LCD | 4.3" TFT LCD, WVGA(480×277) |
频率特性 |
正弦波 | 1μHz~80MHz |
方波 | 1μHz~70MHz |
脉冲 | 1μHz ~25MHz |
锯齿波 | 1μHz ~ 4MHz |
谐波 | 1μHz ~ 40MHz |
白噪声 | 80MHz带宽（-3dB）
（典型值） |
正弦波频谱纯度 |
谐波失真 | 典型值 (0dBm) |
DC ~ 1MHz: -60dBc |
1MHz ~10MHz: -55dBc |
10MHz ~40MHz: -50dBc |
40MHz ~80MHz: -45dBc |
| 80MHz ~120MHz: -40dBc |
总谐波失真 | <0.2%(DC ~ 20kHz，1Vpp) |
方波信号特性 |
上升/下降时间
(1Vpp，50Ω负载) | < 4ns |
过冲
(100kHz，1Vpp，50Ω负载) | < 2% （典型值,50Ω）；1MΩ视硬件条件定指标 |
占空比 | 0.001% ~ 99.999% (受当前频率设置限制) |
对称性
(在50%占空比下) | 周期的1% + 4ns |
抖动(RMS)
(1Vpp，50Ω负载) | 典型值（1MHz，1Vpp，50Ω）
≤5MHz： 2ppm + 200ps
>5MHz： 200ps |
斜波 |
线性度 | < 峰值输出的1% （典型值，1kHz，1Vpp ，对称性 100%） |
对称性 | 0.0% ~ 100.0% |
脉冲信号特性 |
脉冲宽度 | ≥16ns |
可变边沿 | 8ns～10s |
过冲 | < 2% （典型值 1Vpp） |
抖动 | 150ps |
任意波特性 |
频率范围 | 1μHz～20MHz |
波形长度 | 8pts～16Mpts |
垂直分辨率 | 16 bits（包括符号） |
采样率 | 1.2GS/s(插值)，300MS/s (DDS模式) |
最小上升/下降时间
典型值(1Vpp) | < 6ns |
抖动（播放模式） | 150ps |
非易失存储 | 7GB |
谐波输出 |
谐波次数 | ≤16次 |
谐波类型 | 偶次谐波、奇次谐波、全部谐波、自定义 |
谐波幅度 | 各次谐波幅度均可设置 |
谐波相位 | 各次谐波相位均可设置 |
输出特性 |
幅度(50Ω负载) | ≤20MHz:1mVpp~10Vpp |
≤60MHz:1mVpp~5Vpp |
≤120MHz:1mVpp~2Vpp |
准确度 | 典型值(1kHz正弦波，0V偏移，＞10mVpp)
±（设置值的1%+1mVpp） |
平坦度 | 典型值 (正弦波，2.5Vpp)
≤10MHz：±0.1dB
≤60MHz：±0.2dB
≤80MHz：±0.4dB
≤120MHz：±0.8dB |
|
|
|
|
|
