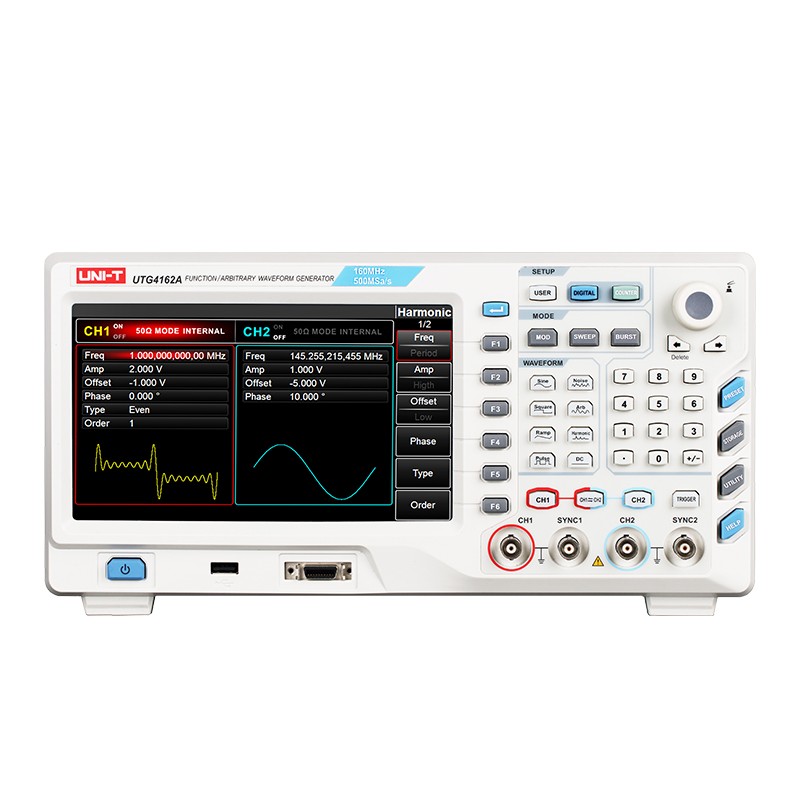

通道数

2

最高频率

160MHz

采样率

500MSa/s

波形

正弦波、方波、斜波、谐波、脉冲波、噪声、直流电压、任意波形

工作模式

输出选通，持续，调制，扫描，猝发

调制类型

AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM

协议解码

SPI、I2C、UART

频率特性

正弦波

1μHz～160MHz

方波

1μHz～50MHz

脉冲波

1μHz～50MHz

斜波

1μHz～4MHz

谐波

1μHz～80MHz

噪声(-3dB)

160MHz带宽

分辨率

1μHz

任意波

波形长度

8～32Mpts

垂直分辨率

16bits

采样率

500MS/s

最小上升/下降时间(典型值1Vpp)

＜7ns

抖动 (rms)

6ns+30ppm(典型)

非易失存储

7GB波形

数字任意波 (选配)

波形长度

1～1K字节

采样率

1S/s ～40MS/s

发送模式

单次手动触发，连续触发（无时间间隔）

波形分辨率

最大16位

输出电平

TTL电平输出

输出特性

幅度范围(50Ω)

≤20MHz : 1mVpp～10Vpp

≤ 80MHz : 1mVpp～5Vpp

≤ 120MHz : 1mVpp～2.5Vpp

≤ 160MHz : 1mVpp～1Vpp

精度(1kHz 正弦波)

±(设置值的1% +1mVpp)

平坦度 (典型1kHz正弦波,5Vpp)

≤ 10MHz : ±0.1dB

≤ 80MHz : ±0.2dB

≤ 120MHz :±0.4dB

≤ 160MHz :±0.8dB

直流偏移

范围(峰值AC+DC)

±5V(50Ω)

±10V(高阻)

偏移精度

±(设置值的2% +振幅的0.5% +2mV)

波形输出

阻抗

50Ω (典型)

隔离

42Vpk

保护

短路保护,过载时自动禁用波形输出

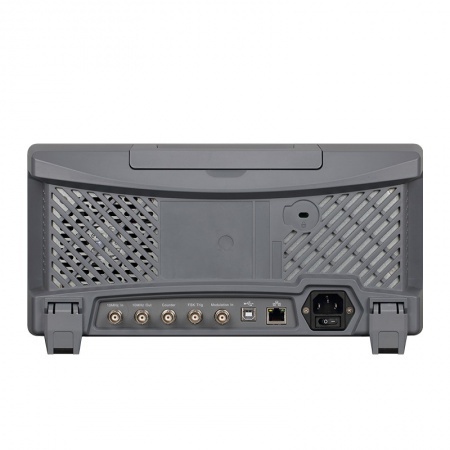

后面板连接器  调制输入

外部模拟调制

＜20kHz (输入频率)

±5Vpk=100%调制

5kΩ (输入阻抗)

时钟输入/输出

输入/输出频率范围

10MHz±500Hz

输入/输出电平范围

TTL兼容

输入/输出阻抗

10kΩ/50Ω ( 典型，交流耦合)

锁定时间

＜1s

触发输入

输入电平

兼容TTL电平

斜率

可选上升或下降

脉冲宽度

＞100ns

输入阻抗

＞10kΩ(直流耦合)

反应时间

扫频：＜500μs (典型)

脉冲串：＜500ns (典型)

触发输出

输出电平

TTL兼容，接入＞1kΩ

脉冲宽度

＞400ns (典型)

输出阻抗

50Ω(典型)

最大频率

1MHz

同步输出

输入电平

兼容TTL电平

输出阻抗

50Ω

频率计

电平

兼容TTL电平

输入频率范围

100mHz～800MHz

精确度

±51ppm

频率分辨率

7 位

高频抑制

高频噪声抑制打开或关闭

触发灵敏度可调

0%～100%

耦合方式

直流、交流

接口

标配

USB Host、USB Device、LAN、10MHz Input/output

输出阻抗

50Ω

一般技术规格

电源

100V～240VAC, 50Hz/60Hz

显示

8 英寸TFT LCD, WVGA(800 × 480)

机身颜色

象牙白+灰色

机身重量

3.5kg

机身尺寸 (W×H×D)

336mm × 108mm × 164mm

标准配件

BNC同轴电缆、电源、USB数据线、软件光盘
