模拟带宽

100M

通道数

4

实时采样率

2.5GS/s

波形捕获率

200,000wfms/s

时基档位

2 ns/div 至40 s/div

存储深度

70Mpts

输入阻抗

（1MΩ± 2%）||（18 pF± 3 pF）

垂直灵敏度范围

1mV/div~20V/div（1 MΩ）

波形录制

单通道录制原始数据100,000帧

触发

边沿，脉宽，欠幅，超幅，N边沿，延时，超时，持续时间，建立/保持，斜率，视频，码型；RS232/UART,I2C,SPI（仅四通道）;选配：USB,CAN

总线解码

RS232/UART,I2C,SPI（仅四通道）;选配：USB,CAN

波形运算

A+B、A-B、A×B、A/B、FFT、可编辑高级运算、逻辑运算

自动测量

最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、面积、周期面积、过冲、预冲、
频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRR、 FRF、 FFR、 FFF、 LRF、
 LRR、LFR、LFF，共34种测量参数。

测量数量

同时显示5 种测量

测量统计

平均值、最大值、最小值、标准差和测量次数

频率计

硬件6位频率计

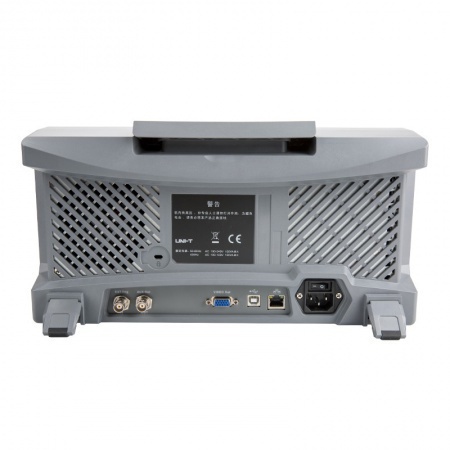

标准/选配接口

USB-Host、USB-Device、LAN、EXT Trig、AUX Out(TrigOut\Pass/Fail)输出、VGA

一般规格

显示

 8英寸 TFT LCD，256级灰度显示（支持色温显示）

电源

100V～240VACrms

频率

50Hz/60Hz

机身颜色

象白灰+灰色

尺寸(W×H×D)

336mm×164mm×108mm

重量

3.5 kg
