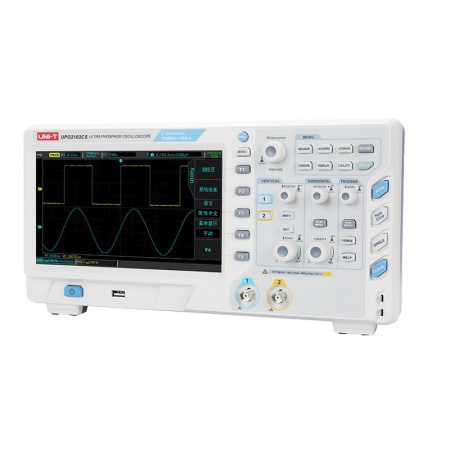

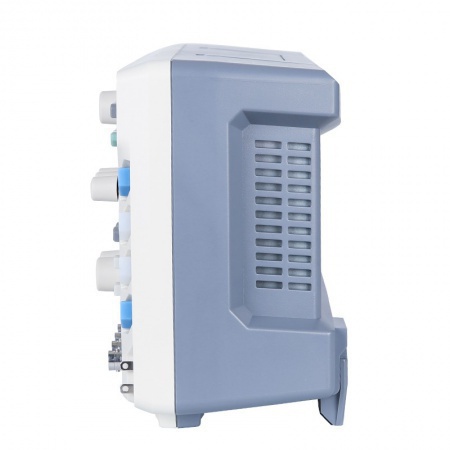

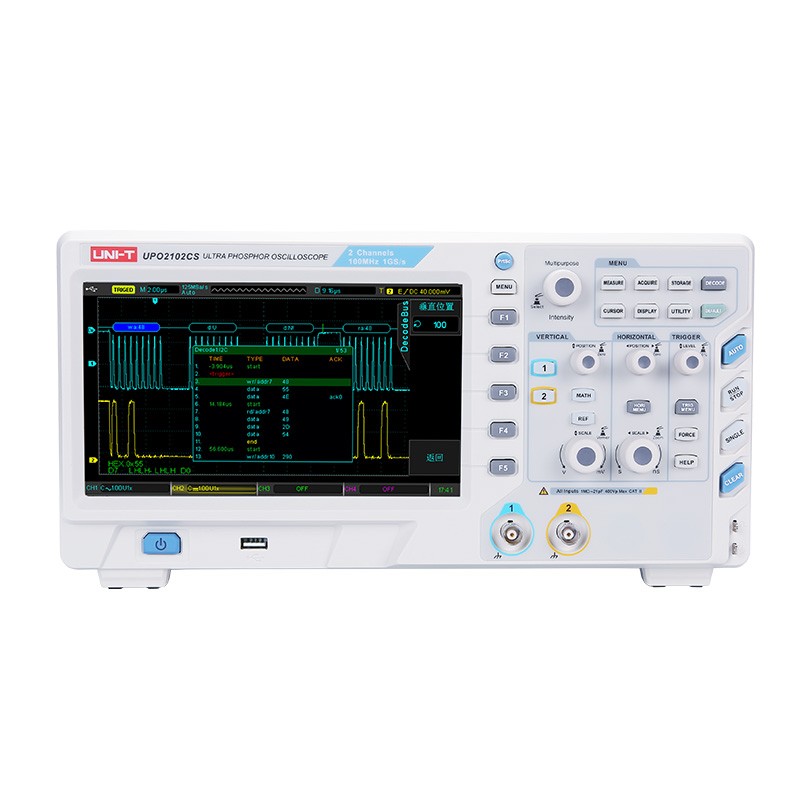

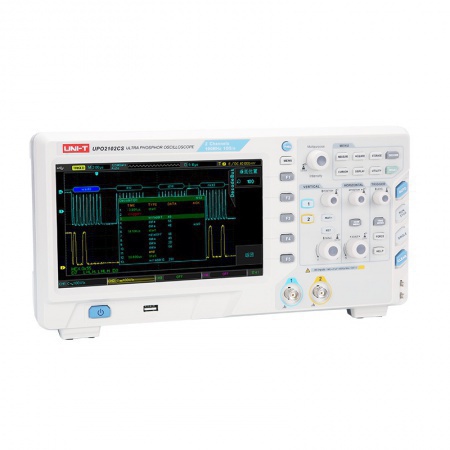

型号：UPO2102CS数字荧光示波器
产品介绍：
UPO2102CS具有2个模拟通道，100MHz带宽，1GS/s采样率的经济型通用数字荧光示波器。存储深度高达56Mpts(单通道)，波形捕获率达83,000wfms/s，2个通道时基独立可调，丰富的高级触发及总线解码功能，以及丰富的外围接口，超高的性价比优势。
主要特点：
1GS/s实时采样率
2个模拟通道
模拟通道带宽：100MHz
标配单通道存储深度56Mpts
50,000wfms/s波形捕获率
多级波形灰度等级
独立时基可调
高达6.5万帧硬件实时波形录制功能
强大的波形分析功能
丰富的触发及总线解码功能
8英寸 TFT LCD，WVGA(800×480)
丰富的外围接口：USB Host、USB Device、LAN、AUX OU
技术参数：
| 基本功能 | UPO2102CS |
| 模拟带宽 | 100 MHz |
|
通道数 |
2 |
|
实时采样率 |
1GS/s(单通道) |
|
存储深度 |
56Mpts(单通道) |
|
波形捕获率 |
83,000wfms/s |
|
时基范围 |
5ns/div至50s/div |
|
输入阻抗 |
(1MΩ±2%)//(20pF±3pF) |
|
垂直灵敏度范围 |
1mV/div 至20 V/div（1 MΩ） |
|
直流增益精确度 |
±3%满刻度 |
|
波形录制 |
最多可以录制6.5万帧波形数据 |
|
触发类型 | 边沿、脉宽、斜率、视频 |
|
总线解码(选配) |
RS232/UART、I2C、SPI |
|
波形运算 |
A+B、A-B、A×B、A/B、FFT、逻辑运算、可编辑高级运算 |
|
自动测量 |
最大值、最小值、峰峰值、顶端值、底端值、幅值、周期平均值、平均值、中间值、周期均方根、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B 、延迟A→B、相位A→B、相位A→B、面积、周期面积的测量。 |
|
测量数量 |
同时显示5种测量 |
|
测量统计 |
平均值、最大值、最小值、标准差和测量次数 |
|
频率计 |
硬件6位频率计 |
|
显示类型 |
8英寸TFT LCD |
|
显示分辨率 |
800水平×RGB×480垂直像素 |
|

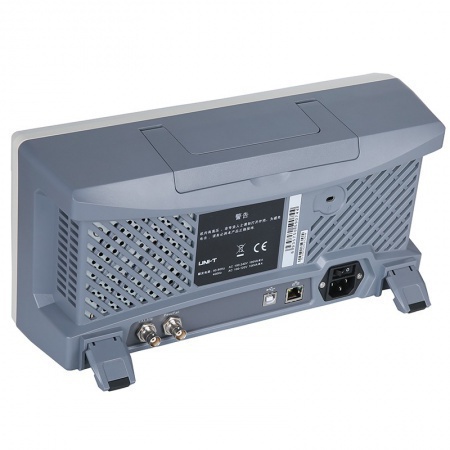

标准接口 |
USB Host、USB Device、LAN、AUX OUT |
| 一般参数 |
|
电源 |
100V～240VACrms，50Hz/60Hz |
|
LCD尺寸 |
8英寸TFT LCD,WVGA(800×480) |
|
机身颜色 |
象牙白+灰色 |
|
机身重量 |
3.5kg |
|
机身尺寸（W×H×D） |
336mm×163.8mm×105mm |
|
标准配件 |
探头×2(1×, 10×可切换, 2通道) 、探头×4(1×,10×可切换, 4通道)、国标电源线、USB数据线、软件光盘、快速指南 |
|
标准包装 |
纸箱 |
|
标准包装数量 |
2台 |
|
标准包装尺寸（L×W×H） |
550mm×220mm×325mm |
|
标准包装毛重 |
9.5 kg |
|
选配件* | LA模块、25MHz函数/任意波形发生器 解码选件：RS232/UART解码套件、I2C解码套件、SPI解码套件 |
